CAXA线切割2019如何生成3B代码及传输

CAXA线切割2019在动能方面有诸多改变，像界面、功能位置、命令使用流程都有所变更。那生成轨迹后，要怎样生成3B代码并传输到机器上？下面就由小编给大家演示一下生成3B代码及传输的具体过程。

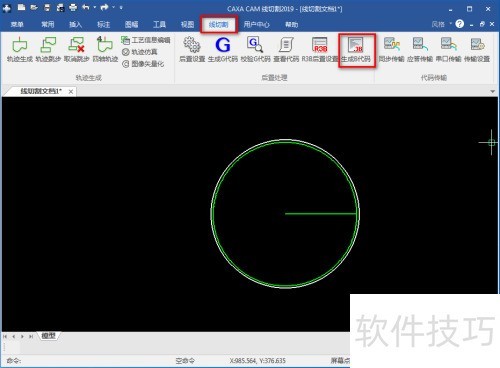

1、 轨迹线生成后，按顺序点击线切割生成B代码。

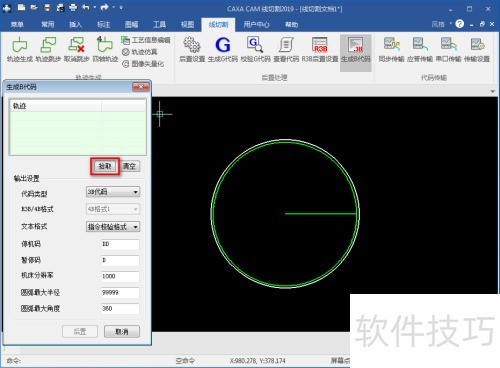

2、 在生成B代码对话框里，点击拾取（用于选取轨迹线）。

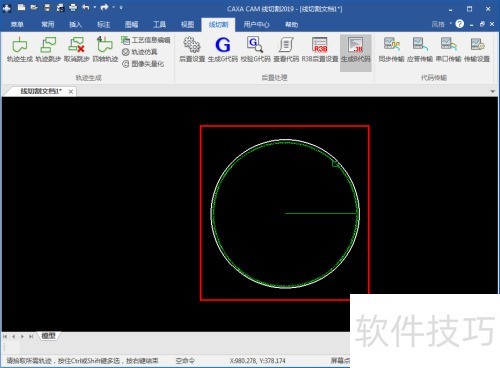

3、 选取轨迹线，鼠标右键确认（也可按回车键）。

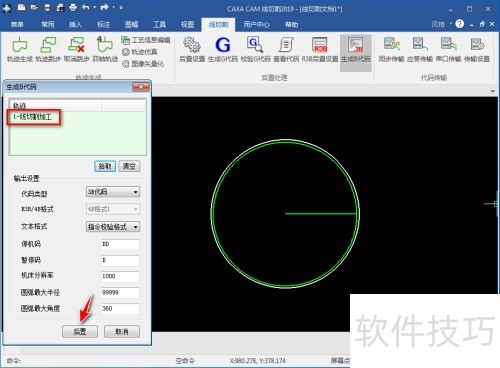

4、 此时轨迹对话框中已有选定的轨迹线，点击后置。

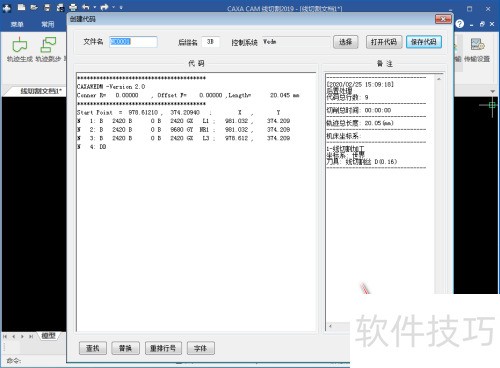

5、 创建代码对话框中已生成的3B代码已显示，可点击保存代码。

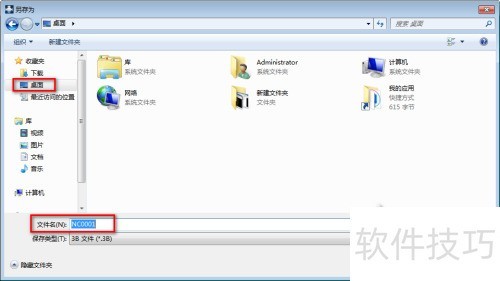

6、 选择保存位置（如桌面），输入保存代码名称后点击保存。

7、 回到创建代码对话框，点击确定，3B代码即生成完毕。

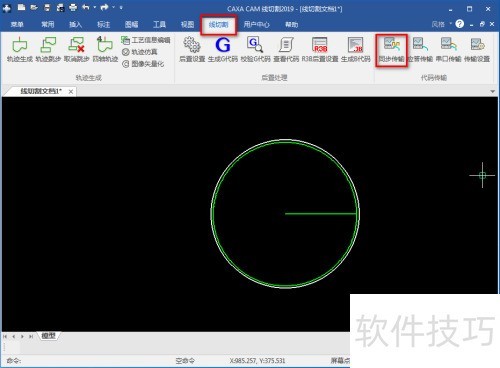

8、 在线切割设备设置好且等待接收代码时（以同步传输为例，需根据设备传输协议和接口选择传输类型），按顺序点击线切割同步传输。

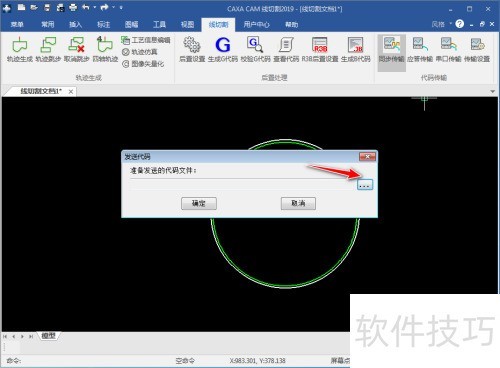

9、 2. 点选...以浏览文件。

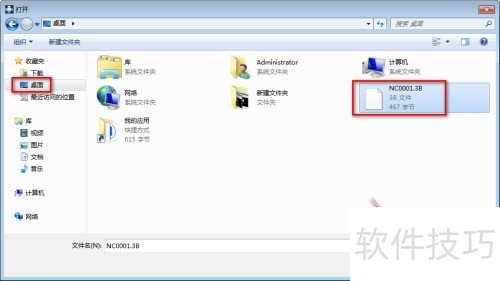

10、 找到桌面所存3B代码，点击打开。

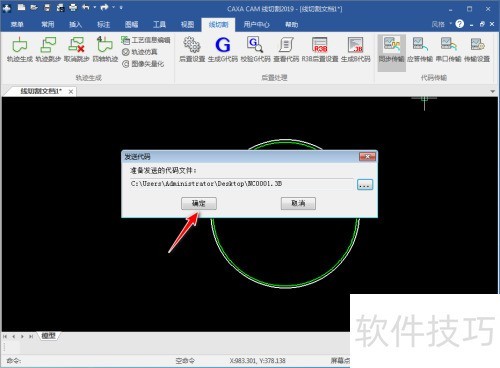

11、 4.点击确定，传至线切割设备。

12、 一、3B代码的生成。
