UG之模具设计刻字，UG刻字

在模具设计中，模板刻字是重要环节，作为模具追溯性标志，不可或缺。接下来，小编将分享实现模具刻字的方法，供大家参考学习。

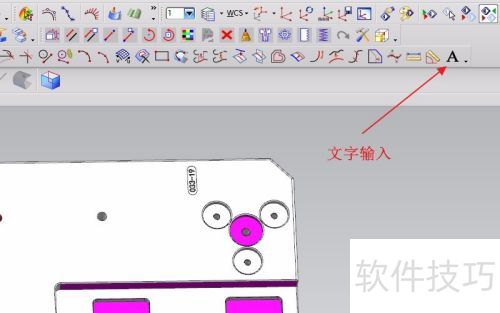

1、 先打开UG软件，选取任意模具模板，然后对模板进行刻字操作，具体步骤参照图示。

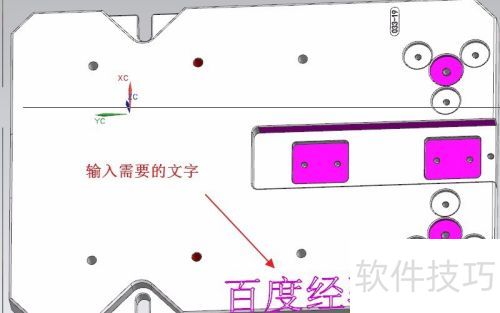

2、 打开文档，在菜单栏输入所需文字，于空白处填写，所示。

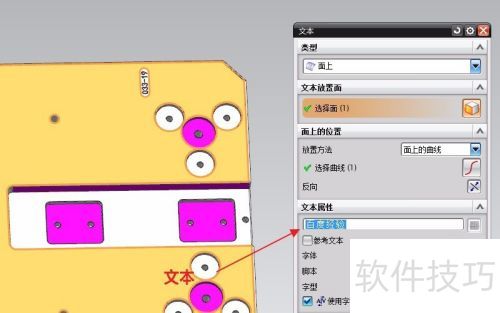

3、 以输入网络经验为例，输入后会自动显示预览，具体操作可参照下图。

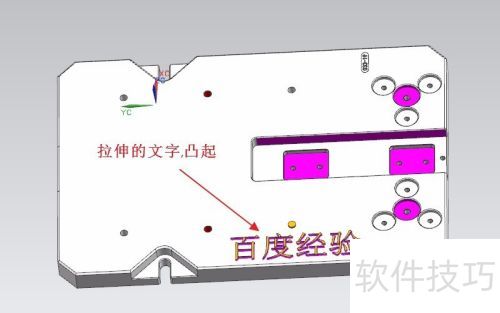

4、 文字输入后，直接拉伸可使其更加突出，这就像增加了材料，效果所示。

5、 把菜单选择栏即过滤器调成曲线，全选文字后拉伸，效果如下：

6、 通常我们通过减材实现目标，拉伸时则需用布尔运算。选中模具模板，按模板方向剪切材料，效果如下：
