autocad2007怎么画圆角矩形-autocad2007画图教程

以下是关于在AutoCAD 2007中绘制圆角矩形的专业编辑版本：本文将介绍如何在AutoCAD 2007中创建圆角矩形，并提供详细的步骤说明。如果您还不熟悉这个过程，请务必阅读此文章以获取所需的信息。首先，在AutoCAD 2007中打开您想要添加圆角矩形的设计文件。然后，选择“绘图”菜单中的“基本形状”选项卡，找到并点击“矩形”。接下来，拖动鼠标来定义矩形的大小和位置。一旦你满意了你的设计，你可以通过单击工具栏上的“倒角”按钮来进行下一步。在弹出的对话框中，输入您希望设置为圆角半径的数值。您可以分别对四个角落进行调整，或者只在一个方向上应用圆角效果。点击“确定”按钮完成您的圆角矩形设计。现在，你应该能够在屏幕上看到一个带有漂亮弧线的新矩形。以上就是在AutoCAD 2007中绘制圆角矩形的基本步骤。请记住，这只是一种可能的方法，根据您的需求和偏好，可能会有其他更有效或更适合您的方法。无论哪种方式，只要您掌握了这些基础知识，就可以开始创作自己的设计作品。

　　首先，打开autocad2007软件，新建一个绘图面板，如图所示。

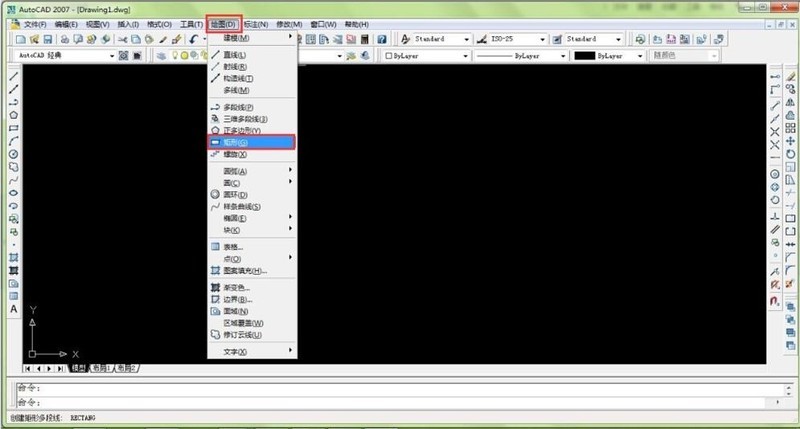

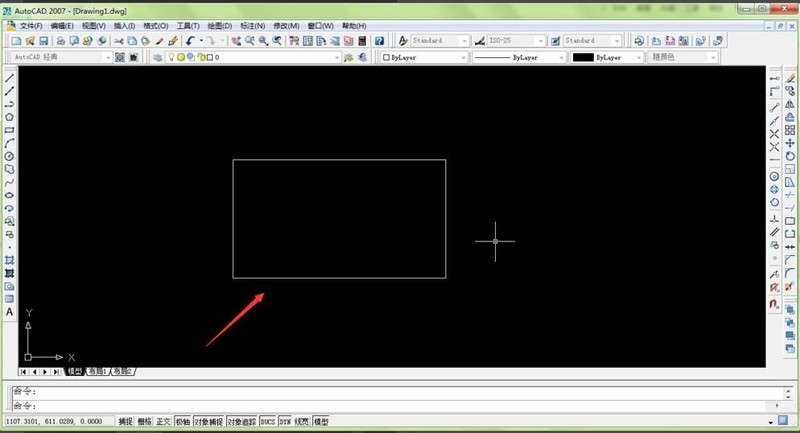

　　然后点击上方菜单栏里的【绘图】功能选项，找到【矩形】功能键，点击【矩形】功能键，在绘图面板上绘制一个矩形，如下图所示。

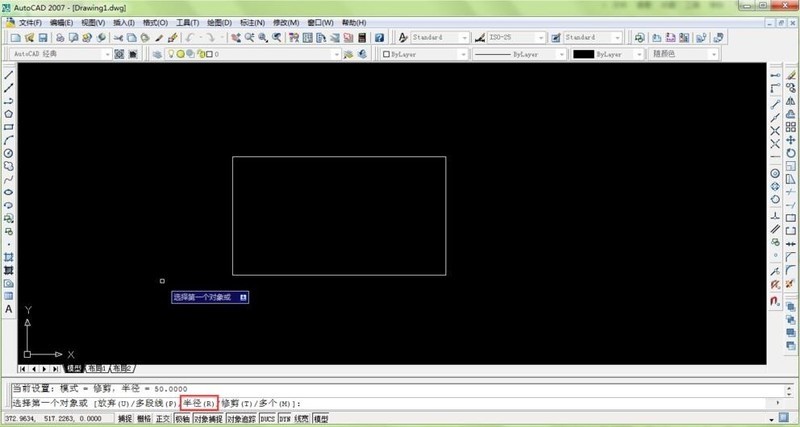

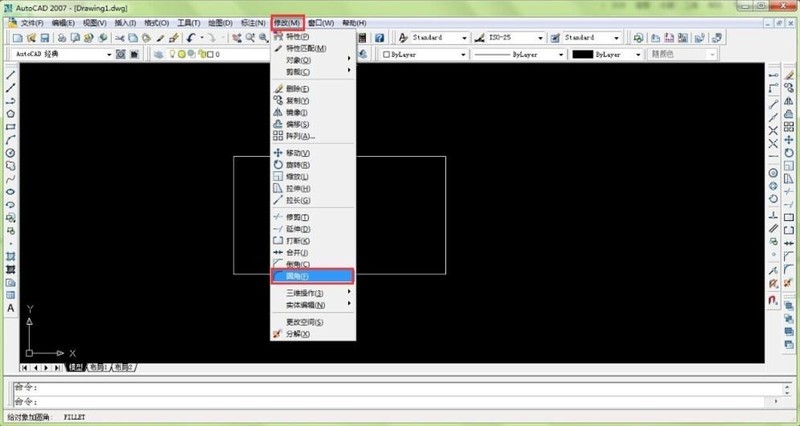

　　接下来点击上方菜单栏里的【修改】功能选项，找到【圆角】功能键，如下图所示。

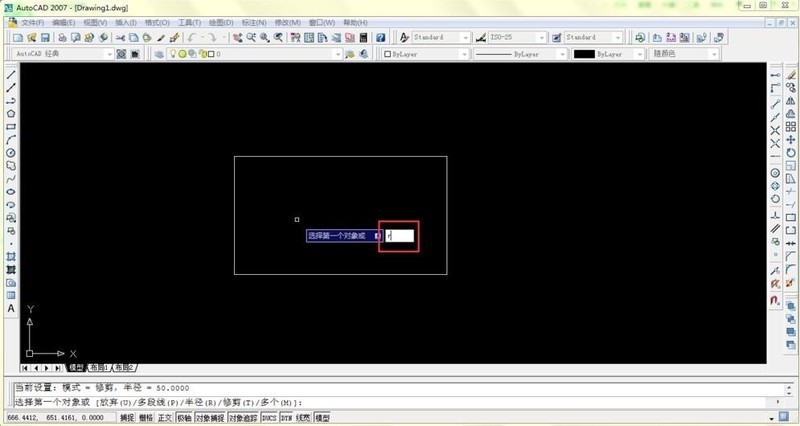

　　点击圆角功能键，此时在下方的命令栏里弹出选择第一个对象，在这里我们选择半径r，直接输入r，如下图所示。

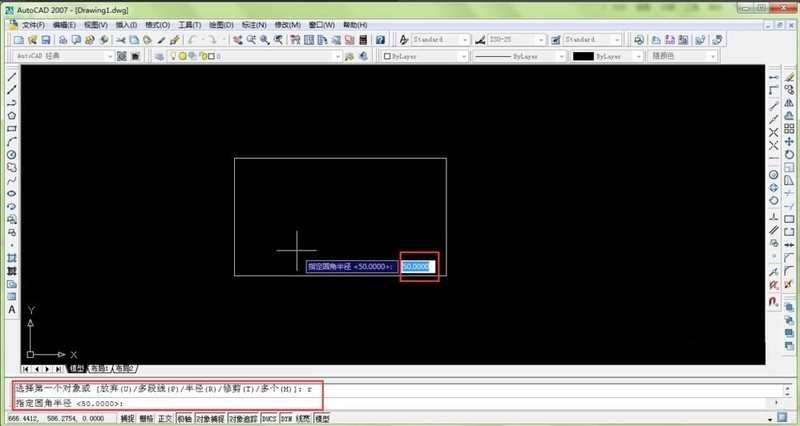

　　输入完毕后点击【Enter】按钮，此时下方命令栏弹出输入半径数值，这个半径数值是为了控制圆角大小的，比如我们输入50，如下图所示。

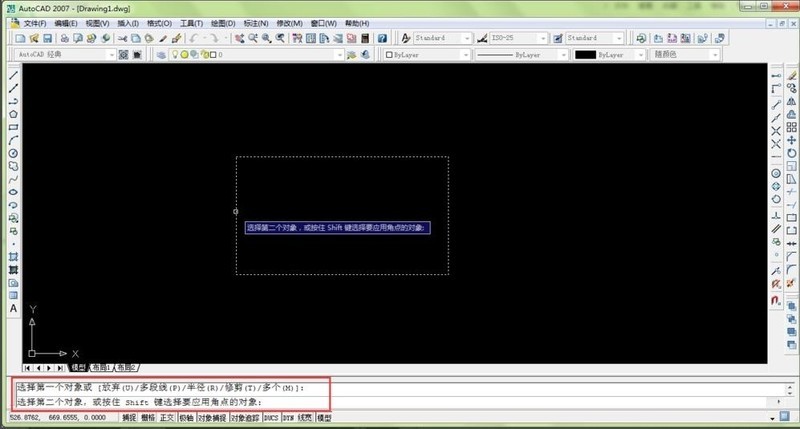

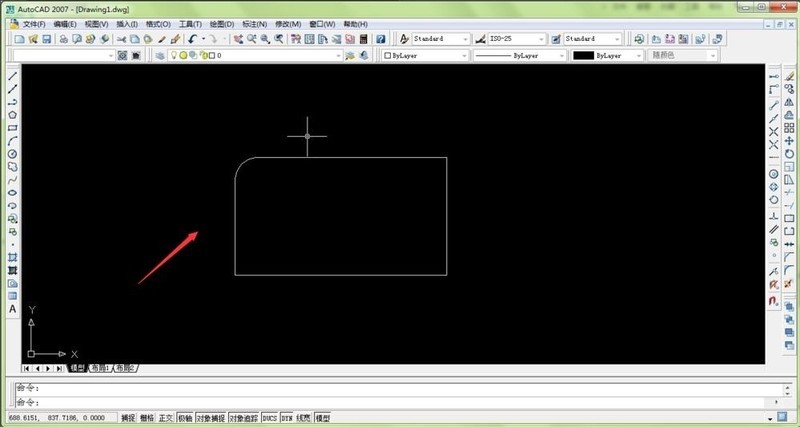

　　输入完毕后点击【Enter】选项，此时选择第一个对象，比如选择左边的竖线，然后再选择第二个对象，比如选择上方的横线，第二个对象选择完毕后，就会在左边竖线和上方横线之间产生一个圆角，如下图所示。

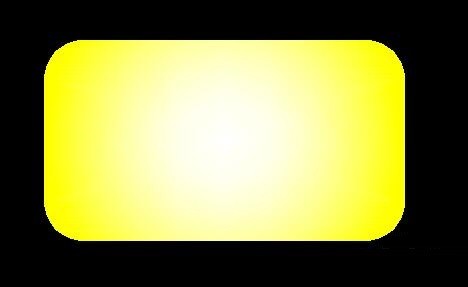

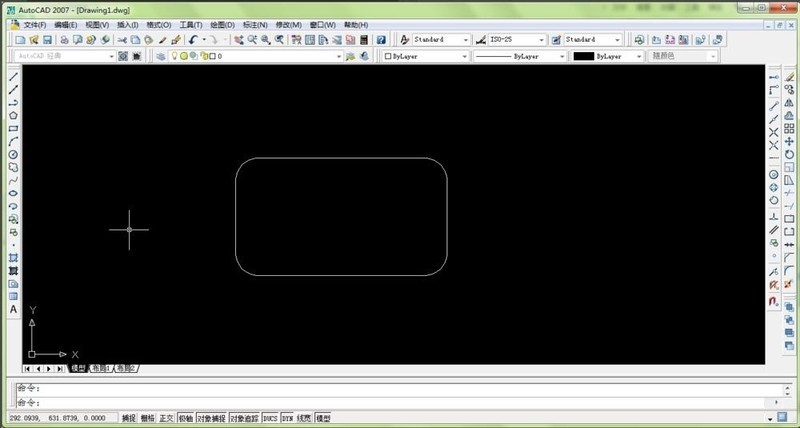

　　同样的方法类推，分别在其它三个角上绘制圆角，最终就可以形成一个圆角矩形了，还可以填充渐变色，如下图所示。

　　以上就是小编分享的autocad2007画圆角矩形的教程，有需要的朋友可以来看看这篇文章哦。
