如何在UG中为装配零件图添加组件？以下是操作步骤：

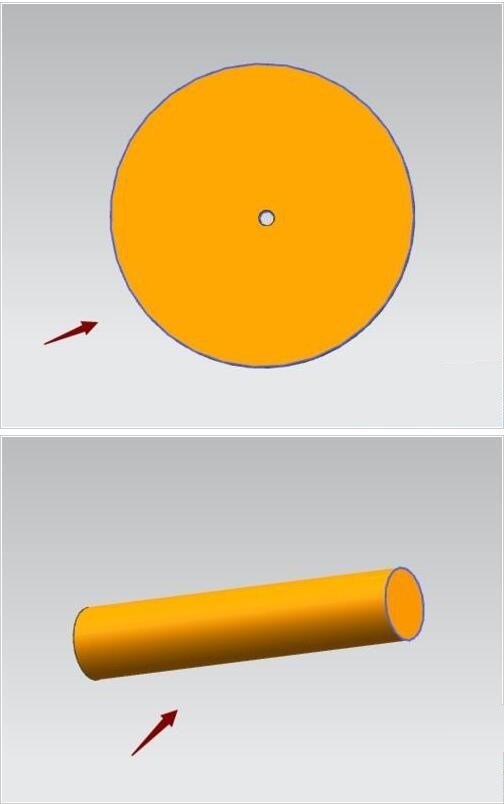

　　1、在这里以圆盘和直销的装配为例子进行详细讲解。装配操作之前，需要对装配的各个零部件进行建模绘制，建模绘制圆盘和直销。

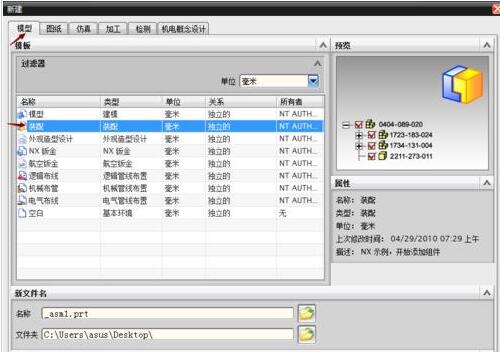

　　2、运行UG，在运行之后的界面点击新建，在模型对话框里点击装配，然后可以点击确定进行装配模块

　　3、点击确定之后，弹出添加组件对话框，通过打开右侧的文件夹，可以打开相应的建模图形，放置下面的定位命令，第一个添加的模型最好通过右侧下拉三角选择绝对原点进行放置，重复放置即下次还要添加相同的模型，可以进行设置。

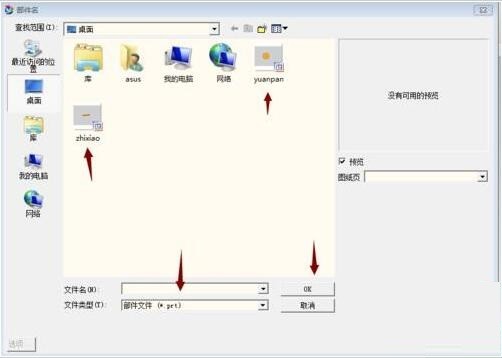

　　4、点击打开右侧的文件夹，弹出需要添加模型的部件名对话框

　　5、点击圆盘，呈现圆盘建模的预览形式，已加载对话框里出现了圆盘的英文名字。同时将对话框的预览对号取消，也可以不出现图形预览，然后点击确定即可将圆盘模型放置在装配模块里了。

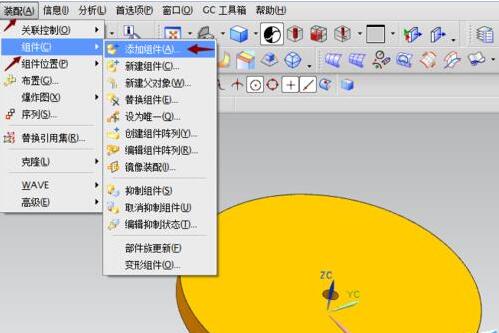

　　6、然后添加直销，首先在菜单行找到装配命令，点击装配命令，找到组件命令，然后找到添加组件

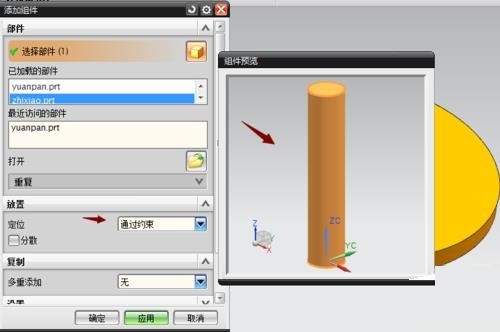

　　7、点击添加组件，弹出添加组件对话框，同上进行添加直销，不同的是，这里的放置定位需要选择约束。为什么没有选择绝对圆点那?因为我们需要对圆盘和直销进行组装，只要将第一个零部件进行固定位置即可。

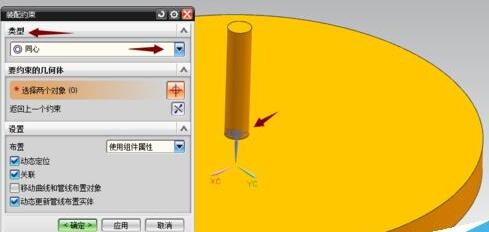

　　8、点击确定之后，弹出装配约束对话框，这里圆盘和直销的约束，我们第一时间想到的肯定是同心，点击圆柱的圆形及圆盘孔的圆形完成同心约束。若进行其他约束，通过类型右侧的下拉三角进行约束选择

　　以上就是小编分享的UG装配零件添加组件的操作步骤，还不会的伙伴可以看看这篇文章哦。
