UG10.0制作工程图的详细步骤

本教程将详细介绍使用UG10.0创建工程图的步骤，适合初学者参考和实践。

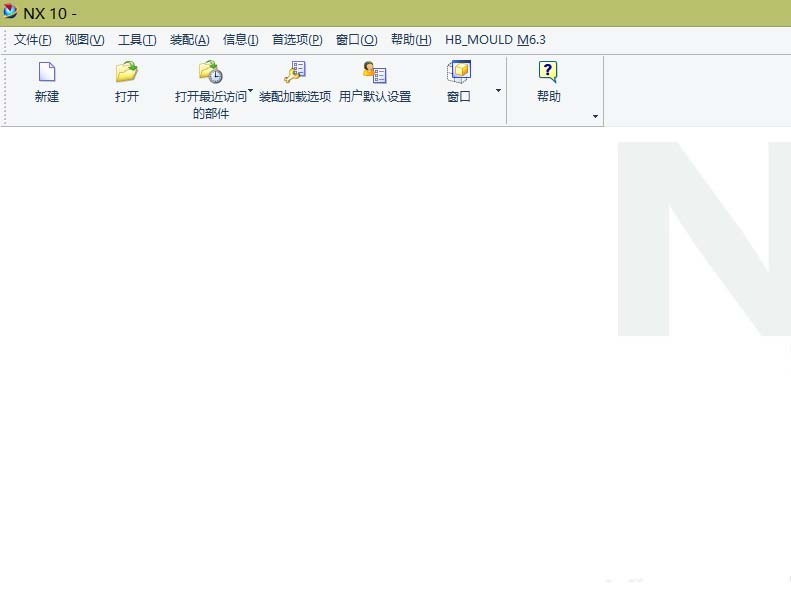

　　1、启动UG10.0后，其是空白的，此时需打开一个要出工程图的图档;

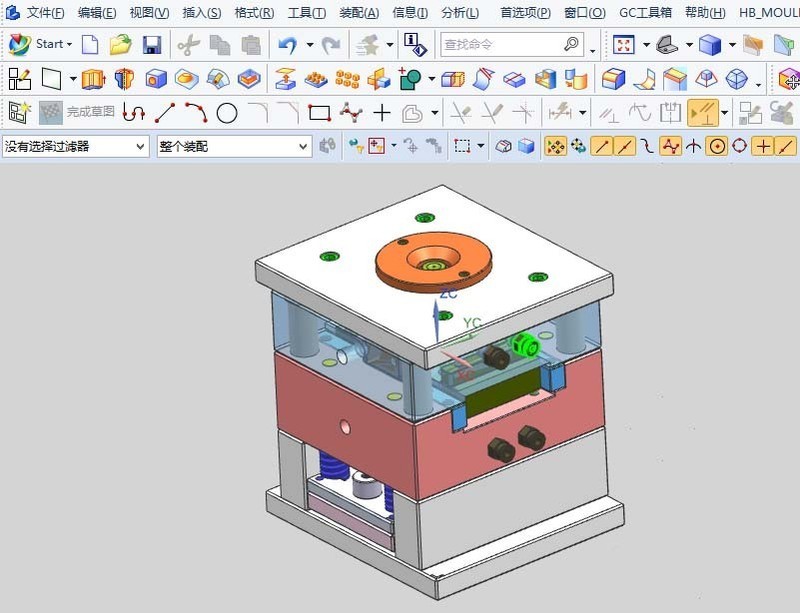

　　2、下图是小编打开的一套设计好的模具三维;

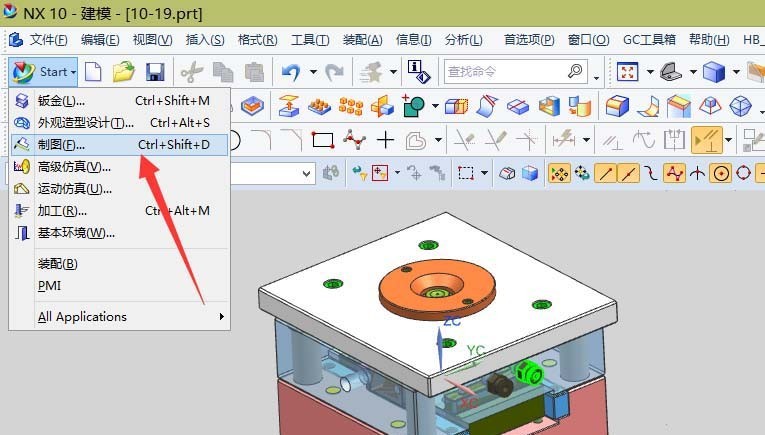

　　3、点起始，找到制图功能;(当然也可用组合键ctrl+shift+d进入到制图模式下)

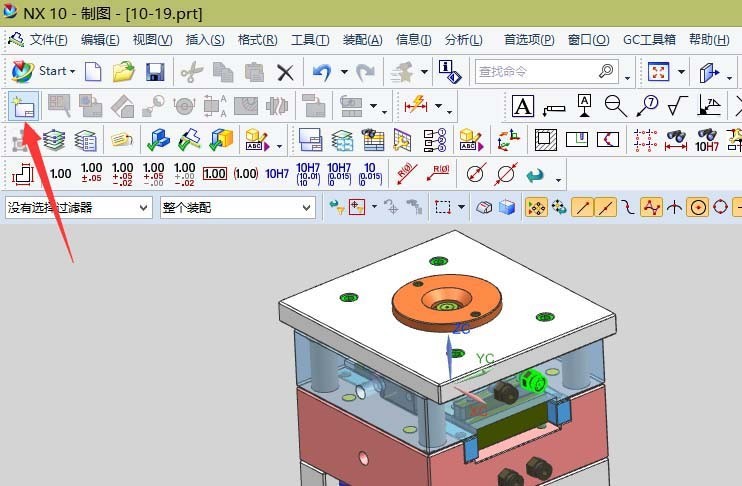

　　4、新建一个图纸页;

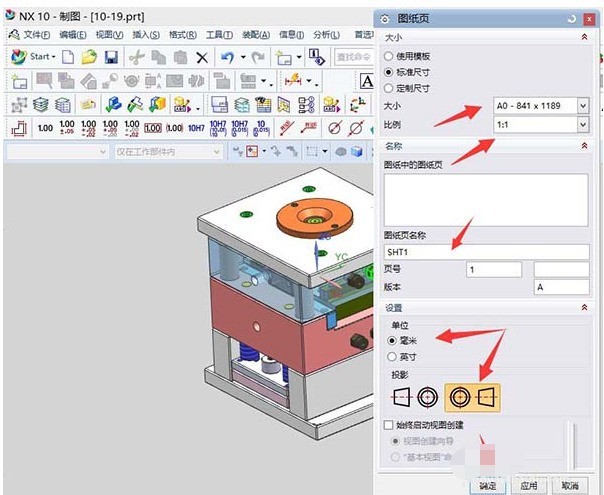

　　5、在弹出的新建对话框中，按下图箭头指示进行设置即可;(只需选择，其它都按默认即可)

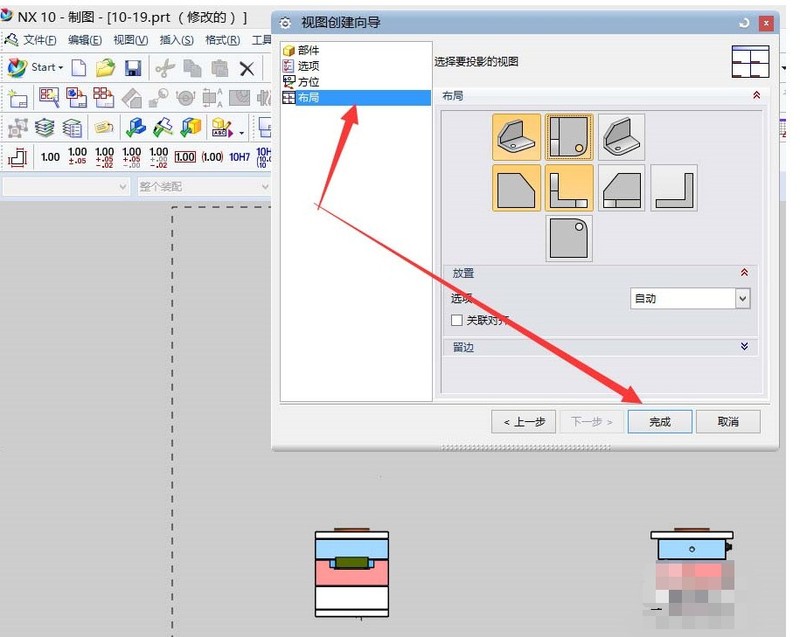

　　6、启动视图中的自动创建功能，在布局中选择需创建的方位;

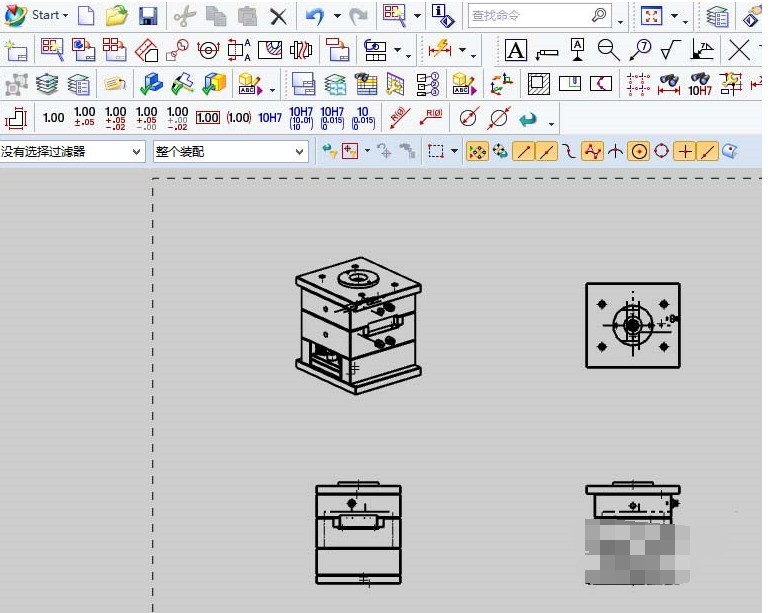

　　7、确认后，得到的图形如下，接下来对其进行标注尺寸就好了。

　　上面就是小编为各位讲述的UG10.0制作工程图的详细步骤，一起来学习学习吧。相信是可以帮助到一些新用户的。
