AutoCAD操作全解析：技巧、方法及2009版特色

AutoCAD是一款功能强大的cad制图软件，如AutoCAD2009整合制图与可视化，加速任务执行。本文将介绍其操作技巧，像圆弧画法、文件管理、操作界面等，还涉及软件下载，快来一探究竟。

AutoCAD怎样画圆弧？AutoCAD圆弧的画法

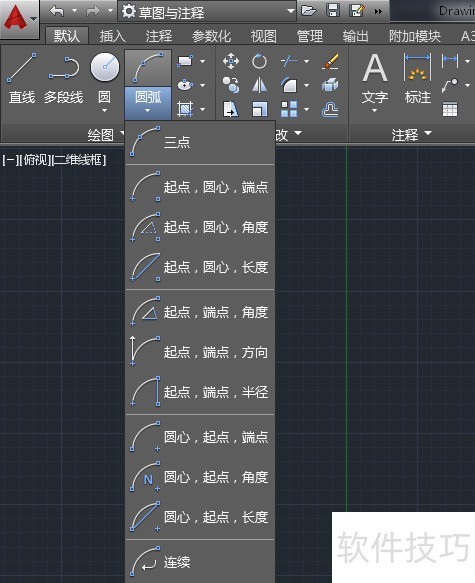

1、 如下图所示，在AutoCAD中画圆弧的方法有11种，分别是三点、起点+圆心+端点、起点+圆心+角度、起点+圆心+长度、起点+端点+角度、起点+端点+半径、圆心+起点+端点、圆心+起点+角度、圆心+起点+长度和连续。需要在不同的情况下选择合适的画法。

2、 在AutoCAD中，圆弧的命令是A，在命令框中输入A，按空格键确认，开始画圆弧。

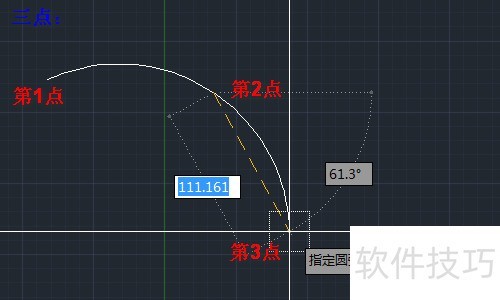

3、 三点：输入命令A，按空格键确认，分别指定圆弧的三点。

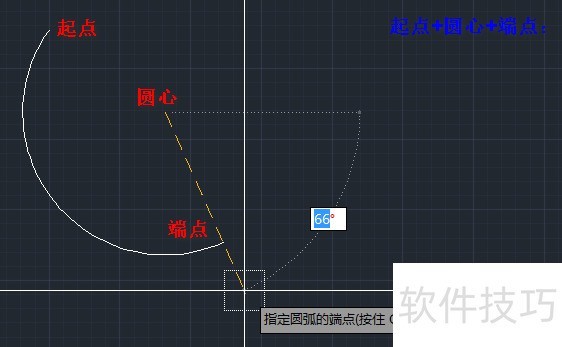

4、 起点+圆心+端点：输入命令A，按空格键确认，指定圆弧的起点，输入命令C，按空格键确认，指定圆弧的圆心，指定圆弧的端点。

5、 起点+圆心+角度：输入命令A，按空格键确认，指定圆弧的起点，输入命令C，按空格键确认，指定圆弧的圆心，输入命令A，按空格键确认，指定圆弧的角度。

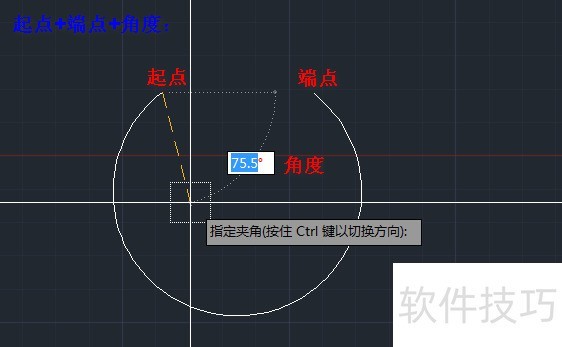

6、 起点+端点+角度：输入命令A，按空格键确认，指定圆弧的起点，输入命令E，按空格键确认，指定圆弧的端点，输入命令A，按空格键确认，指定圆弧的角度。

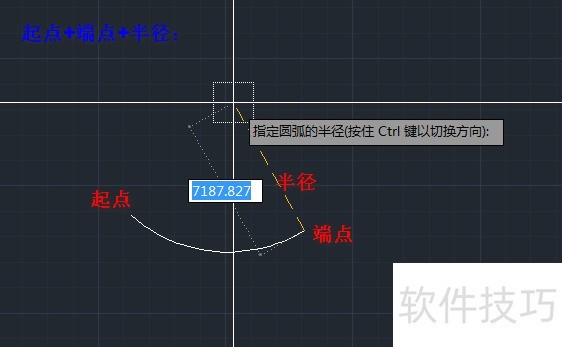

7、 起点+端点+半径：输入命令A，按空格键确认，指定圆弧的起点，输入命令E，按空格键确认，指定圆弧的端点，输入命令R，按空格键确认，指定圆弧的半径。

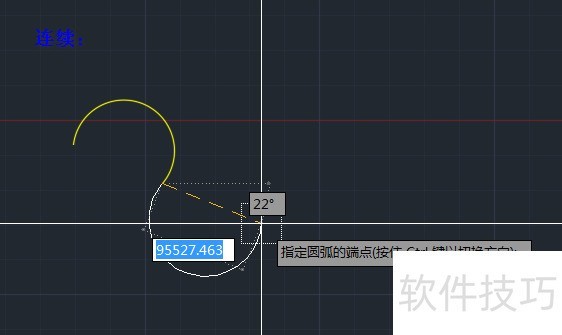

8、 连续：连续画法是在最近一次画圆的端点上接着再画一个端点。

AutoCAD文件管理

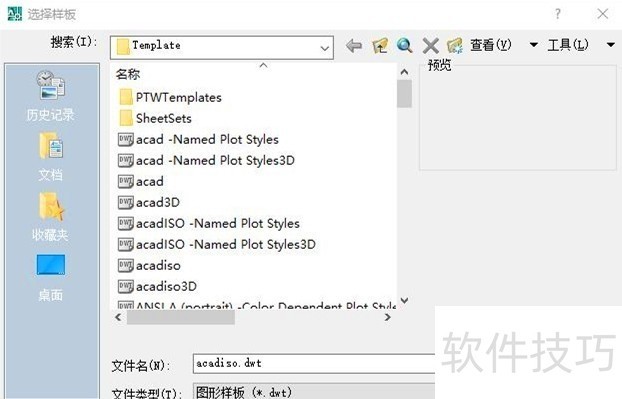

1、 新建文件命令行：NEW（或QNEW）菜单栏：文件—新建文件类型：.dwt文件是标准的样板文件；.dwg文件是普通的样板文件；.dws文件是包含标准图层、标注样式、线型和文字样式的样板文件。

2、 打开文件命令行：OPEN菜单栏：文件—打开文件类型：.dxf文件是用文本形式存储的图形文件。

3、 保存文件命令名：QSAVE（或SAVE）菜单栏：文件—保存指定保存的路径；文件名；保存文件的类型。

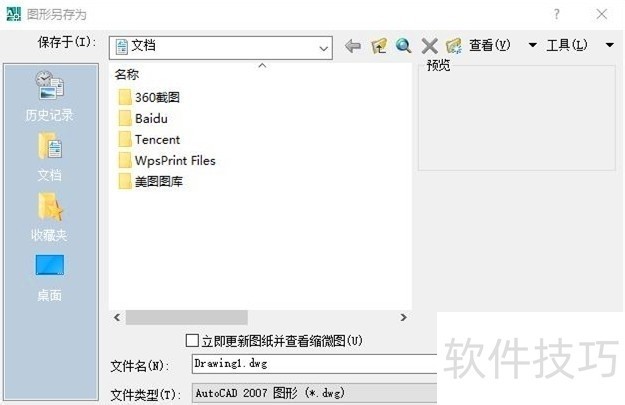

4、 另存为命令行：SAVEAS菜单栏：文件—另存为AutoCAD用别存名保存，并把当前图形更名。

5、 退出命令行：QUIT（或EXIT）菜单栏：文件—关闭若用户对图形所作的修改尚未保存，则会出现如图的系统警告对话框。若用户对图形所作的修改已经保存，则直接退出。

AutoCAD的操作界面

1、 AutoCAD的操作界面是打开软件显示的第一个界面，也是AutoCAD显示、编辑图形的区域。操作界面包括：标题栏、绘图区、十字光标、菜单栏、工具栏、坐标系图标、命令行窗口、状态栏、布局标签和滚动条等。

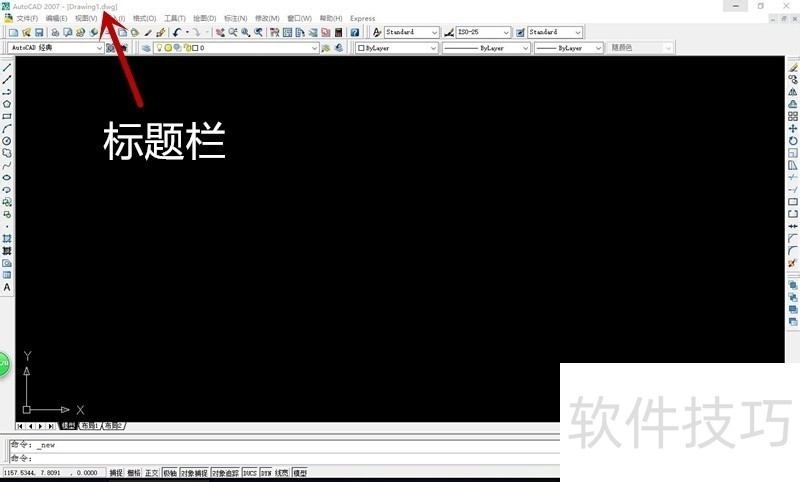

2、 标题栏显示系统正在运行的应用程序和用户正在使用的图形文件。

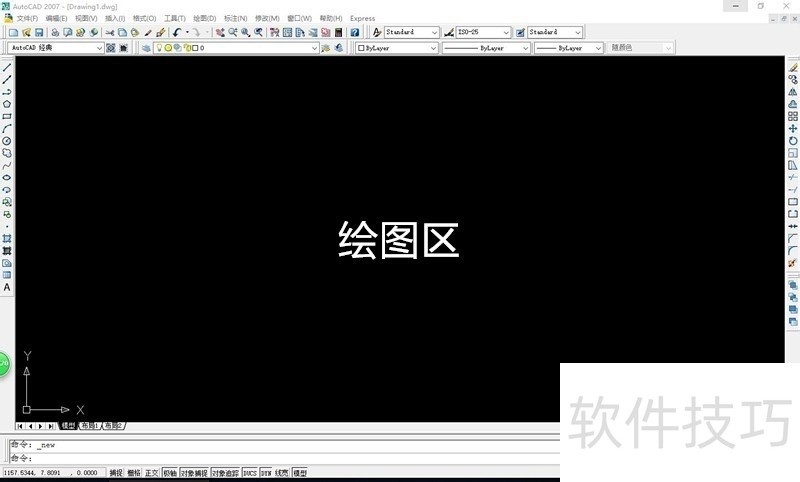

3、 绘图区是用户使用AutoCAD绘制图形的区域。

4、 坐标系图标，表示用户绘图时正使用的是坐标系形式。坐标系图标的作用是为点的坐标确定一个参照系。

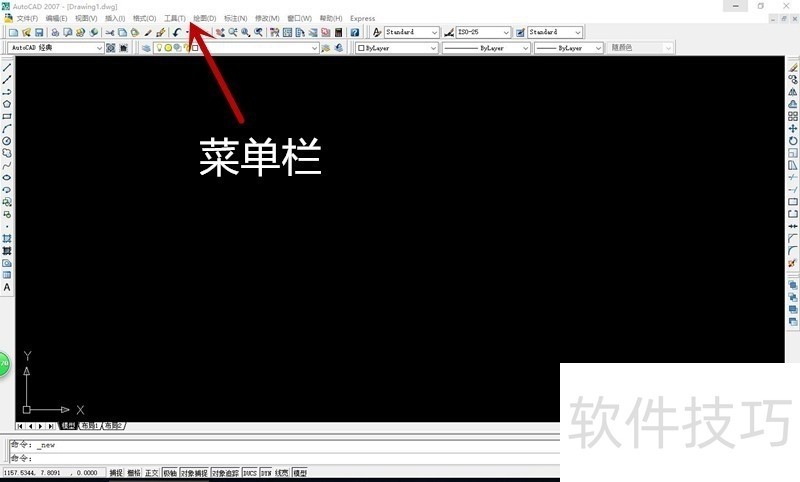

5、 菜单栏里几乎包含AutoCAD的所有绘图命令。

6、 工具栏是一组图标型工具的集合，单击图标即可启动相应的命令；把光标移到某个图标，稍停片刻则该图标一侧显示相应的工具提示，同时在状态栏中显示对应的说明和命令名。

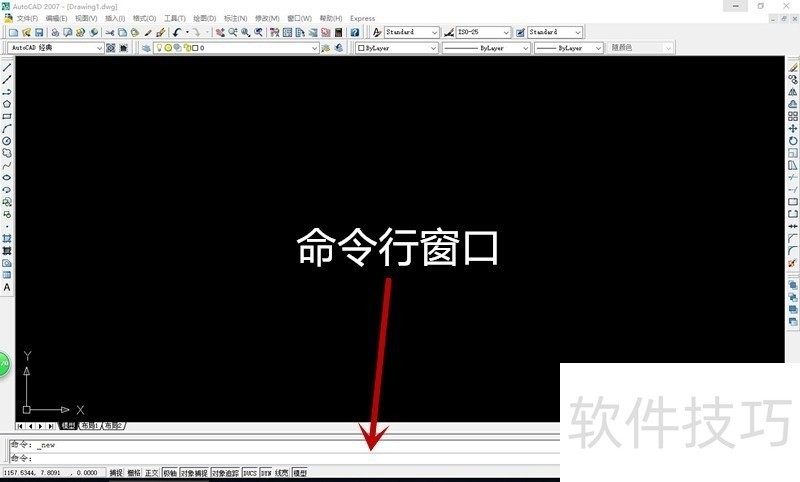

7、 命令行窗口是输入命令名和显示命令提示的区域；AutoCAD通过命令行窗口反馈各种信息，包括出错信息。因此，用户要时刻关注命令行窗口中出现的信息。

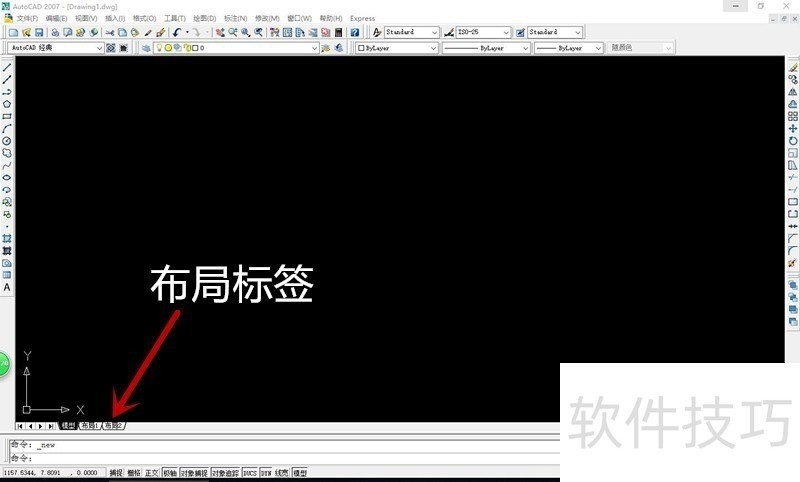

8、 AutoCAD系统默认设定一个模型空间布局标签和“布局1”、“布局2”两个图样空间布局标签。布局是系统为绘图设置的一种环境，包括图样大小、尺寸单位、角度设定、数值精确度等。模型：AutoCAD的空间分为模型空间和图样空间。模型空间是我们通常绘图的环境，而在图样空间中，用户可以创建叫做“浮动视口”的区域，以不同视图显示所绘图形。

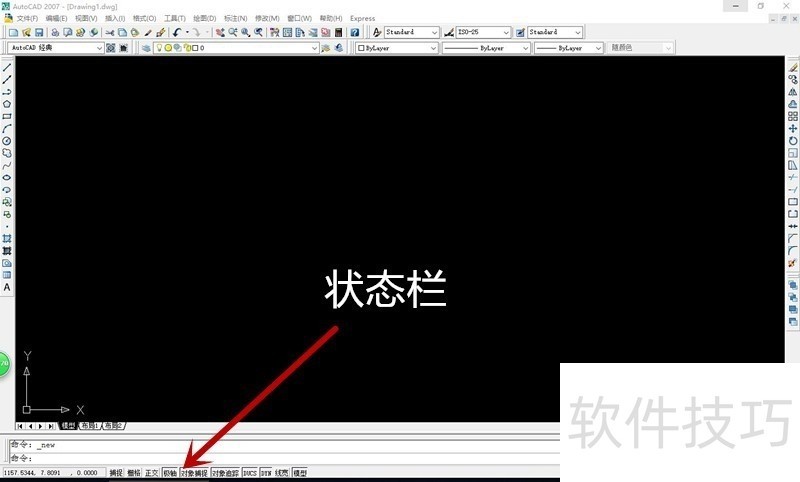

9、 状态栏在屏幕的底部，左端显示绘图区定位点的坐标X、Y、Z，右侧依次有“推断约束”、“捕捉模式”等15个功能开关。单击这些开关按钮，可以实现这些功能的开关。

AutoCAD在制图领域功能强大，2009版更是融合多种优势。其操作涉及圆弧绘制、文件管理、界面操作等多方面技巧与方法，掌握这些可提升效率，满足用户多样化需求。
