PROTEL 99SE：电子设计首选，操作技巧全解析

你是否在寻找一款优秀的电子设计CAD软件？Altium公司80年代末推出的PROTEL 99SE当之无愧处于EDA软件前列，是电子设计者首选。这里还有它的操作技巧，如铺地、使用教程、打印等内容，快来了解。

Protel99se如何给PCB铺地？

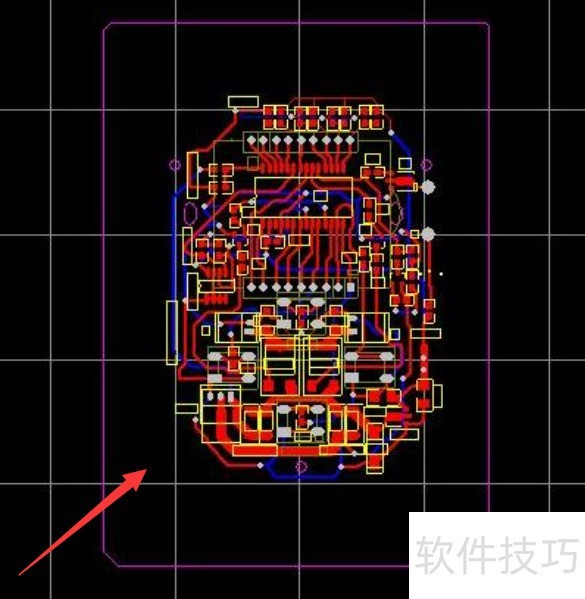

1、 首先，打开Protel99se软件页面，接着，画好PCB，需要连接VSS的地方可以暂时不用连接

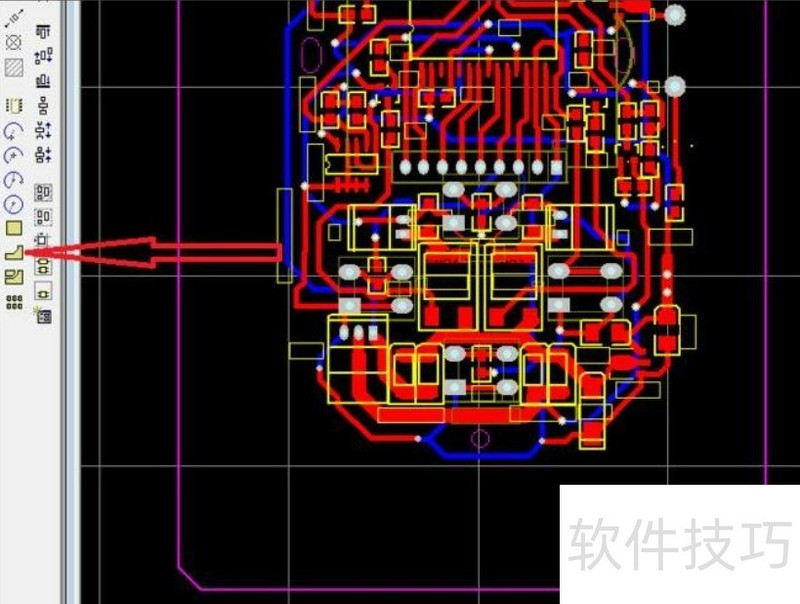

2、 然后，点击"PlacePolygonPlane"弹出铺地选择设置

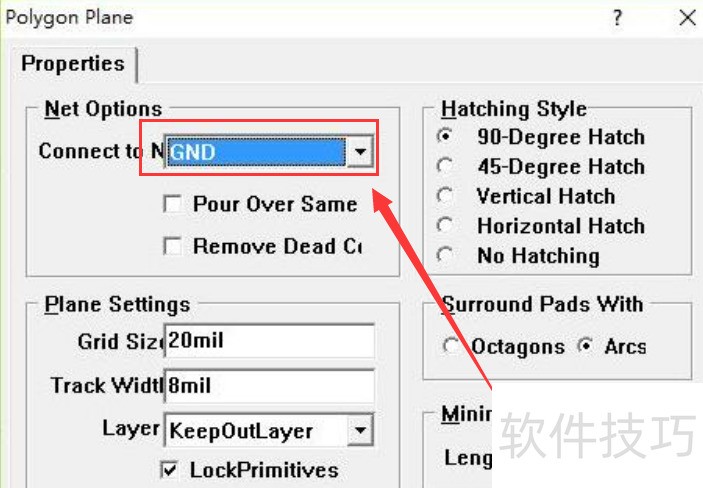

3、 之后，设置 connet to net 选择GND

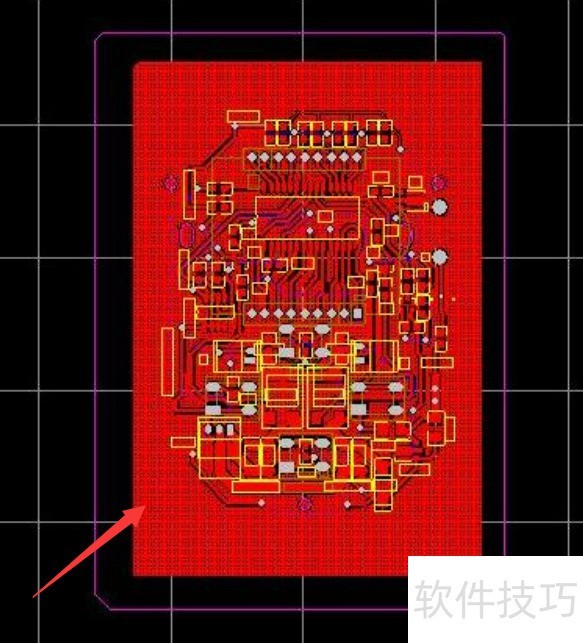

4、 紧接着，选择电路板顶层，画线把需要铺地的区域包围起来即可铺地

protel99se使用教程

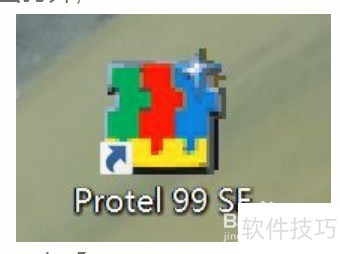

1、 首先我们找到Protel 99se的软件，双击打开;

Protel99se如何打印

1、 首先，开启Protel99软件，如图所示；

2、 开启后打开我们的绘制好的Pcb软件，如图所示；

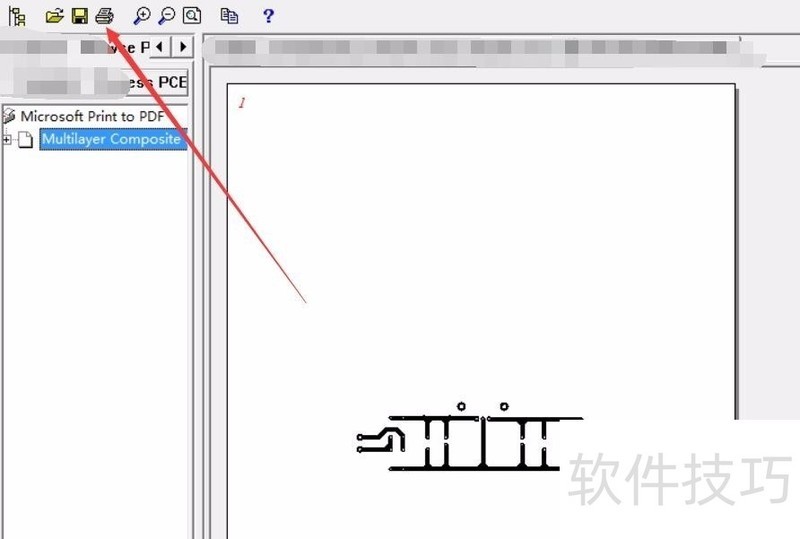

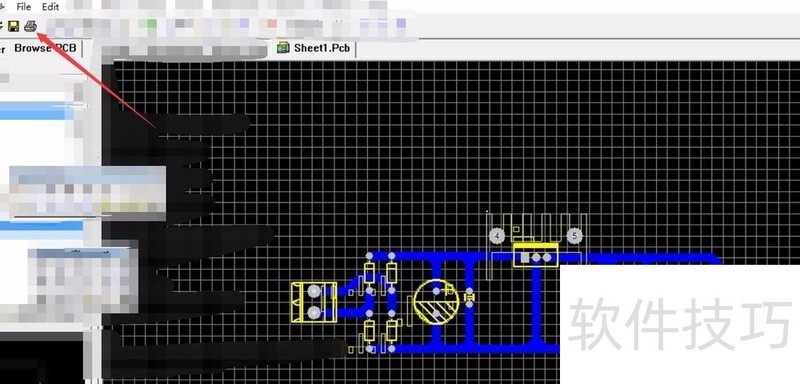

3、 进入后，选择菜单栏的“打印”控件，如图所示；

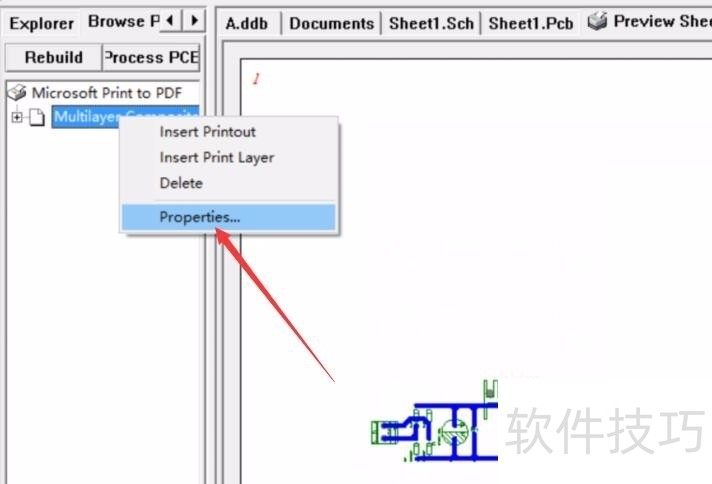

4、 点击后，进入图中界面，在选中的图标处，右键，选择“Properties”选项，如图所示；

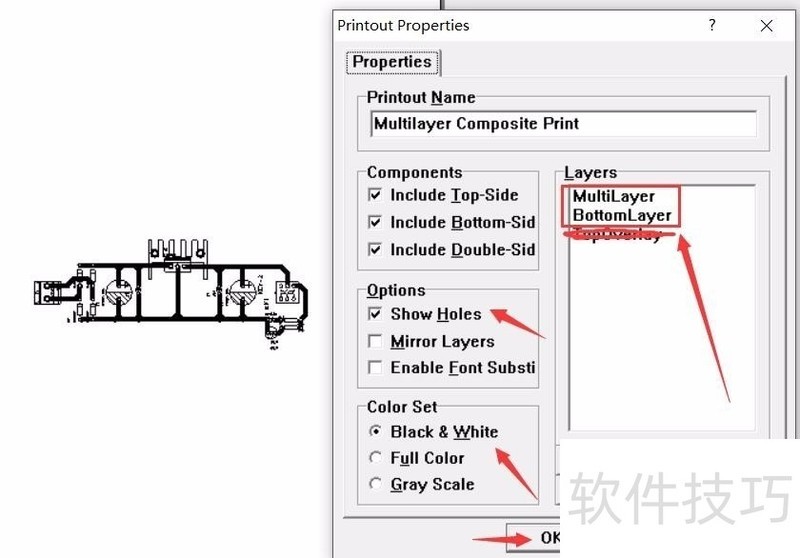

5、 点击后，进入图中界面，根据图中选项，设置即可，如图所示；

6、 设置完成后，图中只有我们绘制的走线了，如图所示；

PROTEL 99SE作为电子设计者的首选EDA软件，有着众多操作技巧。从铺地到使用教程再到打印等方面的操作方法，为电子设计工作提供了高效且便捷的支持。
