如何在solidworks2014中生成工程图

SolidWorks具备强大的机械建模功能，还能将现有模型直接转化为工程图。那么，怎样生成所需的视图？

1、 修正模型参数

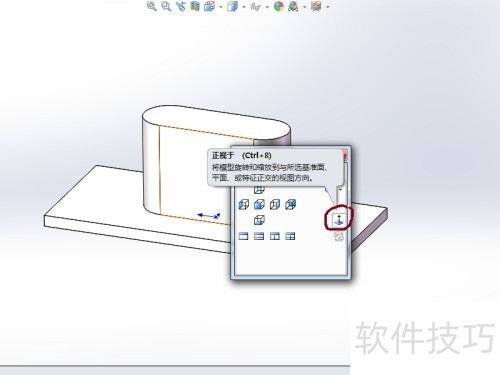

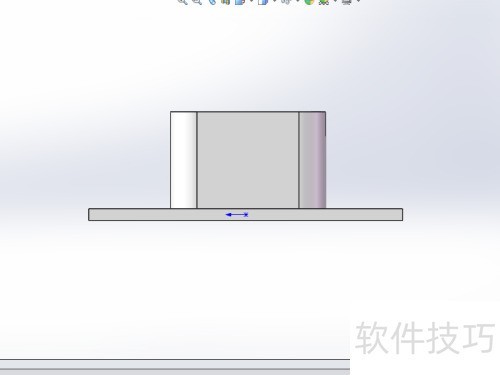

2、 打开模型界面后，按下空格键进入视图调整状态，所示。点击图中位置，使模型正对操作者。

3、 通过模型创建工程图指令

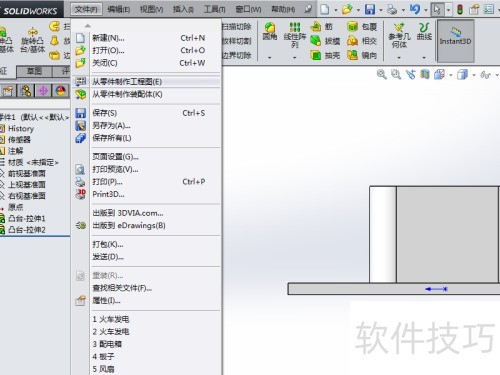

4、 在界面左上角选取文件，左键点击从零件制作工程图命令，进入后继续下一步操作。

5、 可以使用空白模板

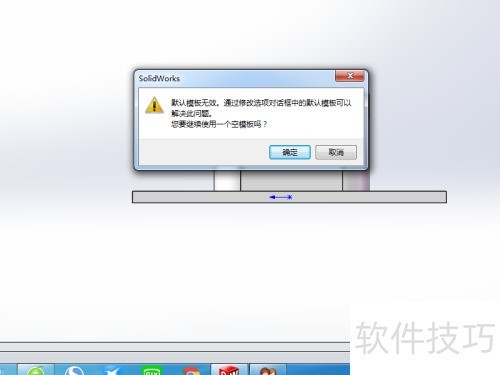

6、 点击从零件生成工程图时，会弹出是否使用空模板的选项。通常，直接确认即可，这对工程图无影响。

7、 挑选图纸型号

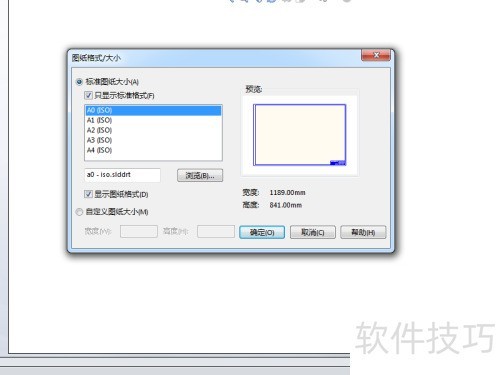

8、 点击确定后，会弹出图纸选择对话框，根据工程需求挑选所需模板型号，共有五种可选。选好后直接确定即可。

9、 打开工程图纸

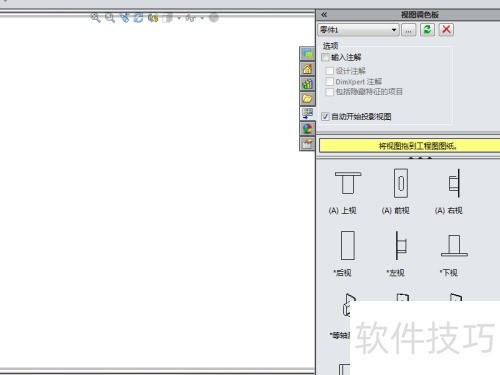

10、 点击确定进入工程图界面，右侧显示各视图。用鼠标左键拖动所需视图至中间图纸区域即可完成操作。

11、 生成工程图纸

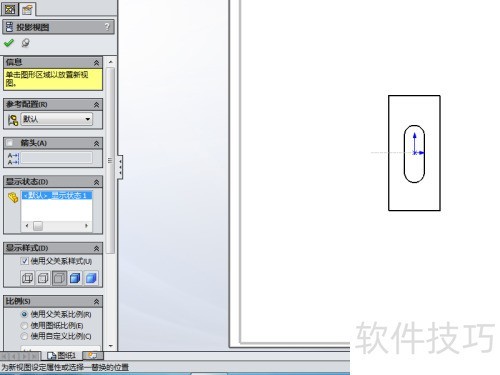

12、 将所需视图拖至中间图纸界面，鼠标移到左侧参数面板，左键点击左上角勾选按钮，即可生成完整工程图。
