SolidWorks是设备制造中非常强大的工具，使用时有许多需要注意的地方，需要慢慢积累经验。刚开始学习时可能会出错，但改正后就能逐渐熟练。以下是系列教程的一部分，本次主要介绍SolidWorks中的旋转功能。

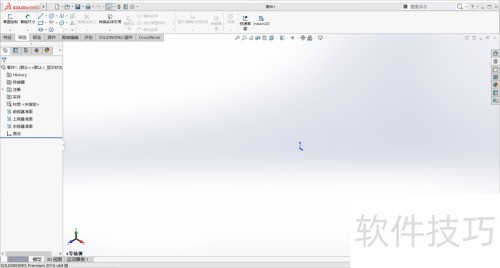

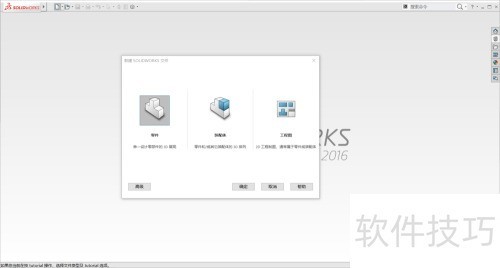

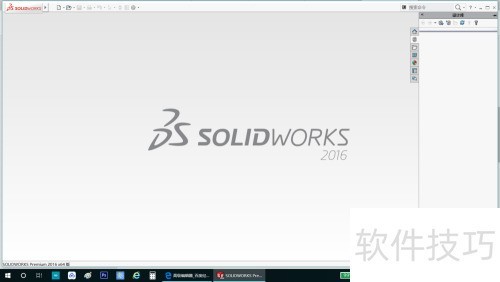

1、 先打开SolidWorks软件（2016版），初始界面为空白。点击新建，选择创建一个零件文件。

2、 新建零件时，先用草图绘制基础图形，例如旋转中心线和旋转平面图形。

3、 需要说明的是，这里并非使用3D草图选项，而是选择基准面选项，具体选择上视面。

4、 选择完成后，即可开始绘制图形。按下快捷键Ctrl+5，使俯视图对准屏幕。

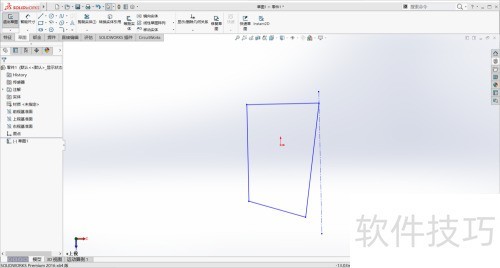

5、 先尝试性绘制，用虚线表示旋转中心轴，实线表示旋转草图。大胆动手，地球不会因此爆炸。

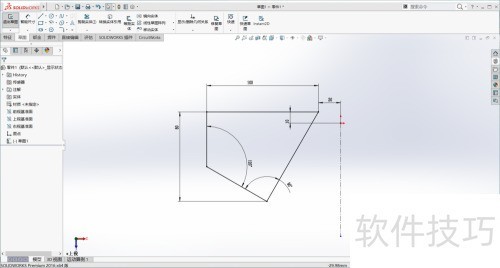

6、 线条显示为蓝色，表示该草图相对于中心点未固定，这容易导致尺寸变化，使图形出错。需要进行标注定位，确保图形稳定，从而使颜色变为黑色。

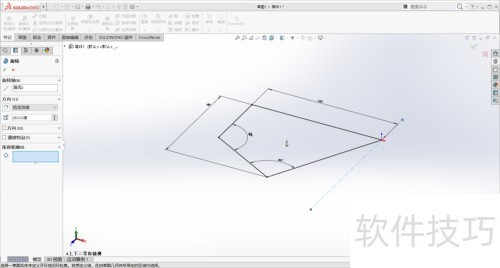

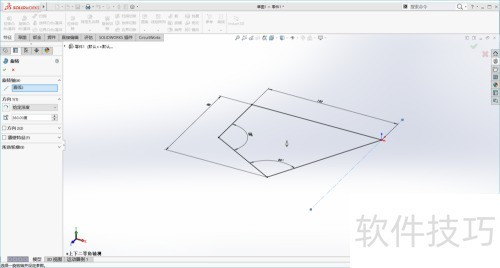

7、 接着从特征菜单里选择旋转功能。

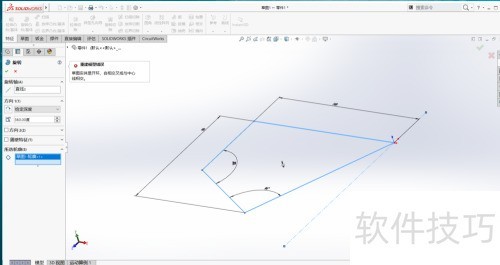

8、 这里会出现错误提示，原因是草图轮廓与中心线存在重合点所致。

9、 重新绘制草图轮廓线。

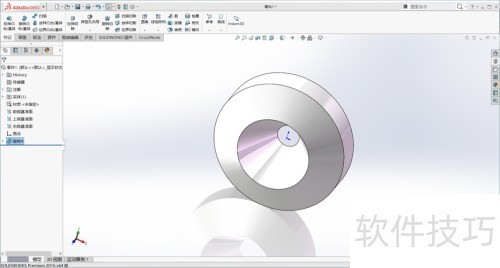

10、 重新回到特征下的旋转选项，设置参数时可选择合适项目或使用默认值，确认后即可生成旋转体。
