CAXA线切割2019如何生成轨迹线

CAXA线切割2019在界面、功能布局及命令流程上有所调整，这些变化带来了新的操作体验。那么，在这款软件中，如何生成最基本的线切割轨迹？下面，小编将为大家详细演示具体的操作步骤和生成过程！

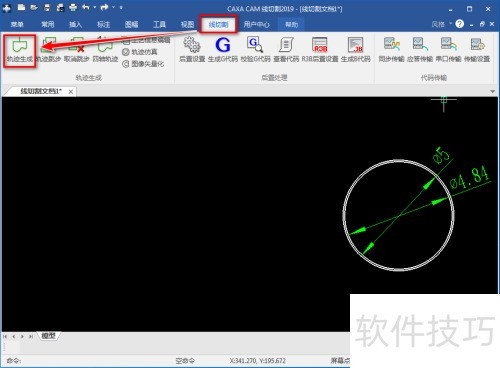

1、 以直径5的圆为例生成轨迹线，依次点击线切割和轨迹生成。

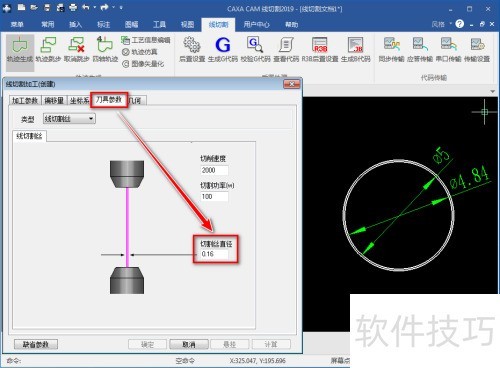

2、 在线切割加工对话框中，依次选择刀具参数，然后在切割丝直径处输入钼丝直径0.16。通常钼丝直径为0.16，该数值会直接影响轨迹偏移距离，请仔细设置。

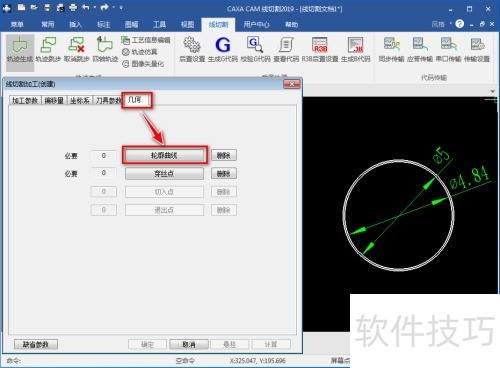

3、 依次点击几何-轮廓曲线，选择要生成轨迹的曲线。

4、 选取用于生成轨迹的曲线，点击箭头确定加工方向，此处选择逆时针。

5、 点击箭头选择轨迹线偏移方向，向内或向外（此处选择向内）。

6、 点击穿丝点，选择其位置（默认与退出点相同）。

7、 这里以圆心作为穿丝点位置。

8、 点击确定按钮完成设置操作。

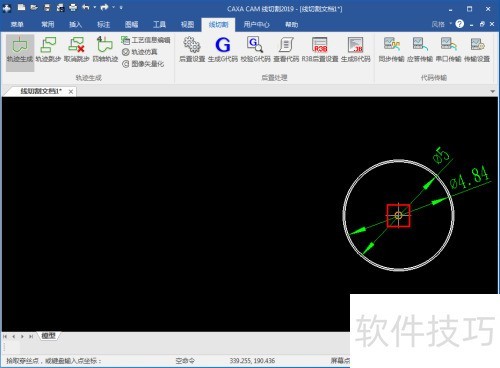

9、 生成的轨迹线与直径为5的圆间距为0.08，等于输入钼丝直径0.16的一半，轨迹大小正好与4.84的圆重合。这表明输入的钼丝直径可直接用作轨迹线偏移量。接下来分享如何生成3B代码并传输至机器。

10、 以直径5的圆为例生成轨迹线，依次点击线切割和轨迹生成即可完成操作。
