天正电气2014如何合理布置感烟火灾探测器

很多同学不清楚天正电气CAD中感烟火灾探测器的位置，以及如何依据电气图合理布置。今天，小编带大家解决这个疑问。

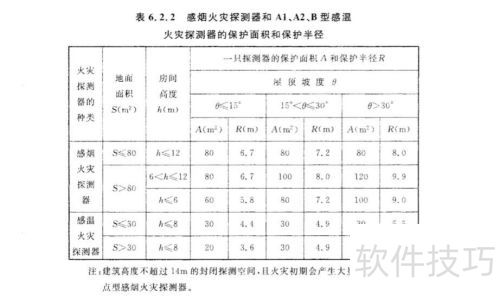

1、 拿到图纸首先要看规范，依据规范进行合理布置，才能确保正确，所示。

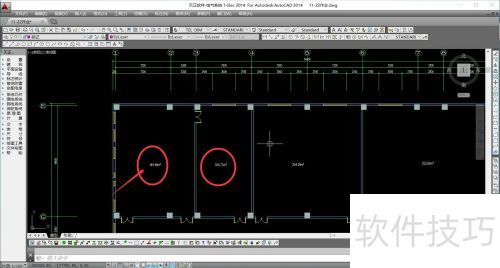

2、 根据规范，当面积为149.48平方米时，可采用5.8米半径范围进行布局设计。

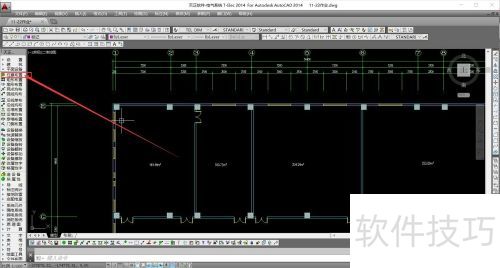

3、 先定位左侧平面设备，然后点击任意布置。

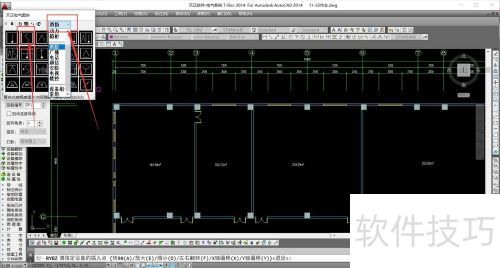

4、 选择消防并对应其标志

5、 插入指定设备后，点击回车确认。

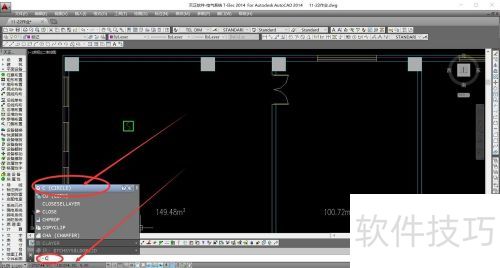

6、 在命令窗口输入C，选中圆命令，以探测器中心为圆心，绘制一个半径5.8米的圆（图中单位为毫米，即5800mm）。

7、 要使圆完全覆盖房间范围，可通过观察，用移动命令，在命令窗口输入m，选择移动命令并选中图形进行调整。

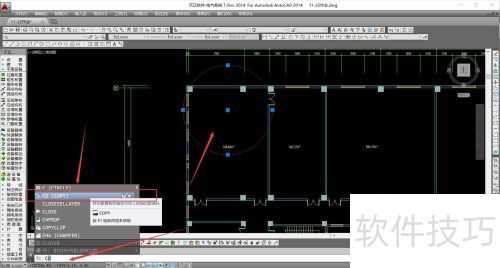

8、 选中图形后，在命令窗口输入co，调用复制命令。

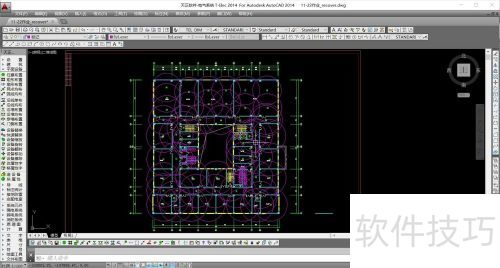

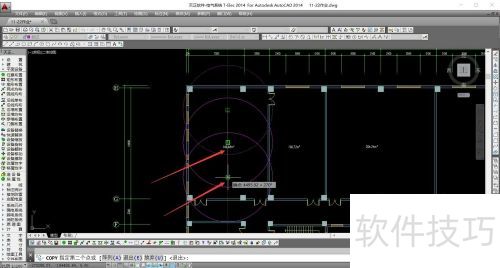

9、 此房间连续布置两个即可完全封堵，其余房间依此类推。

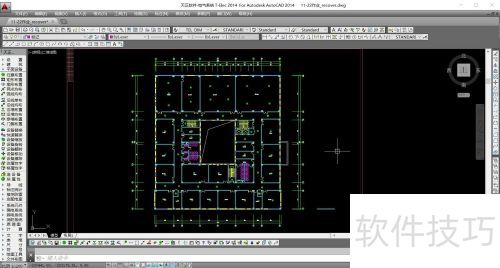

10、 依据66、33删除辅助线，所示，布置已完成。
