减速齿轮箱的设计 用一整套完整流程来说明（附PDF手册）

减速箱

减速齿轮箱设计手册详见文末图片

在通用产品设计中，齿轮减速箱因其设计流程清晰、技术成熟而被视为最简便的设计类型之一。作为一种广泛应用的成熟产品，其设计方法和常规流程已相当完善。接下来将介绍减速齿轮箱的设计步骤及基本流程。

传动装配设计主要包括电机选型、传动比计算和相关参数确定三个步骤。

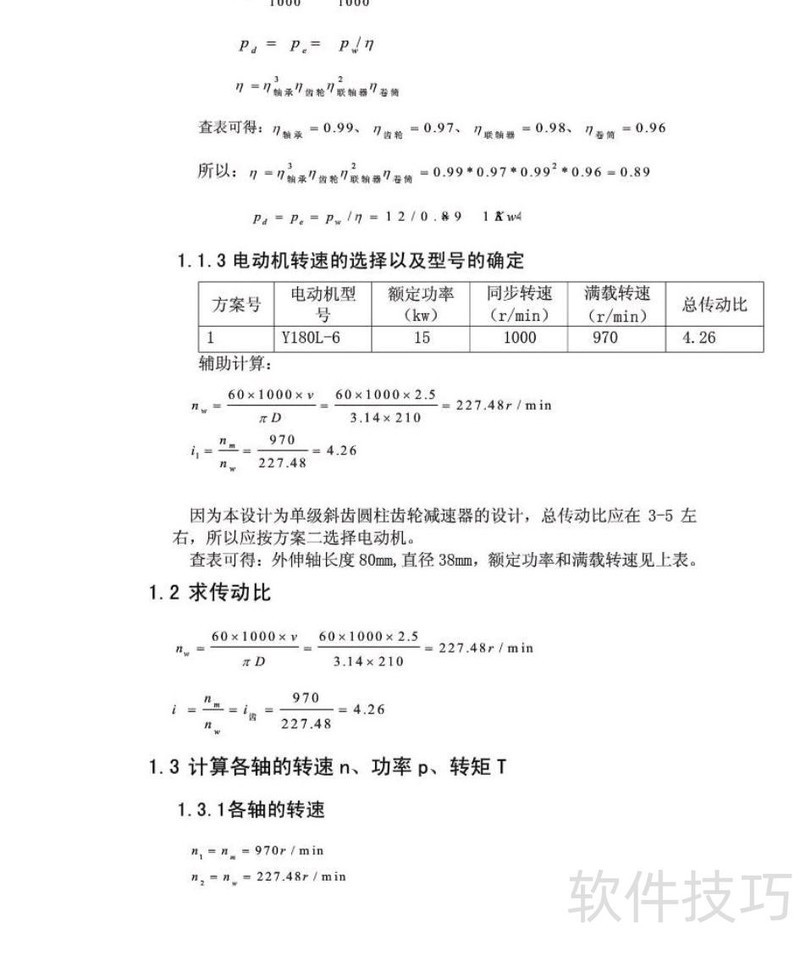

选定电机类型后，先计算功率，再确定传动比，最后依次计算各轴的转速。

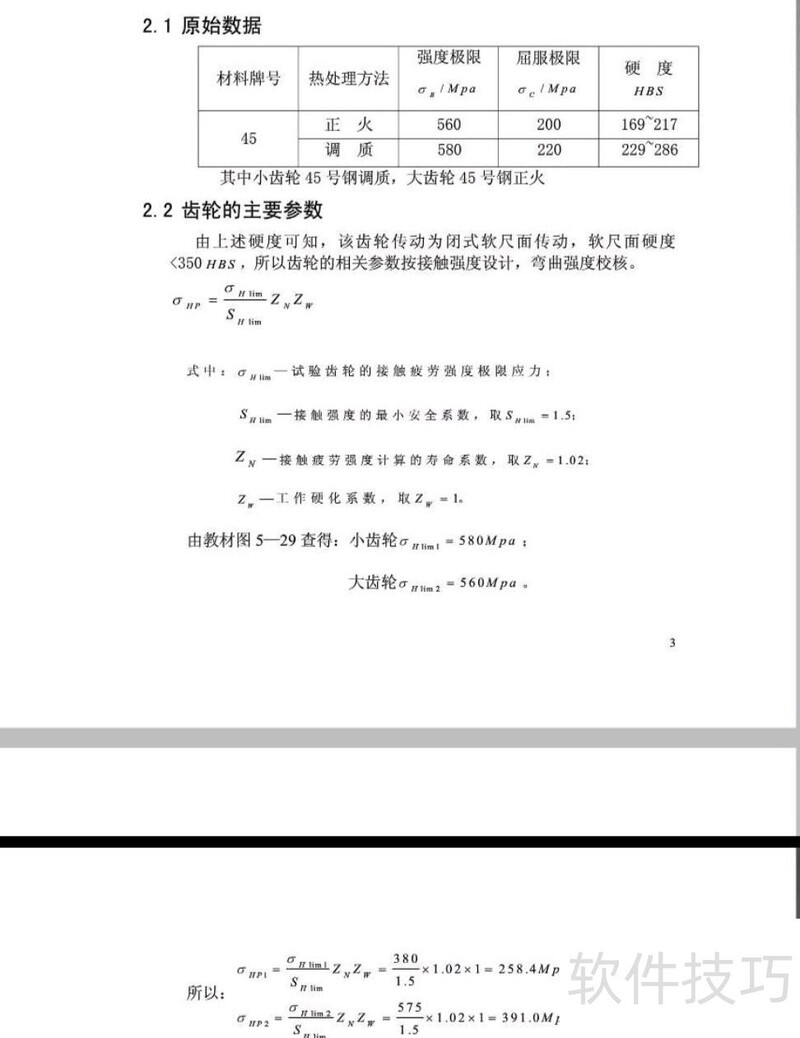

从初始参数出发，计算减速器齿轮的主要参数，并据此确定齿轮传动的中心距。

这只是参数计算，后续还需进行轴的强度校核与结构设计。

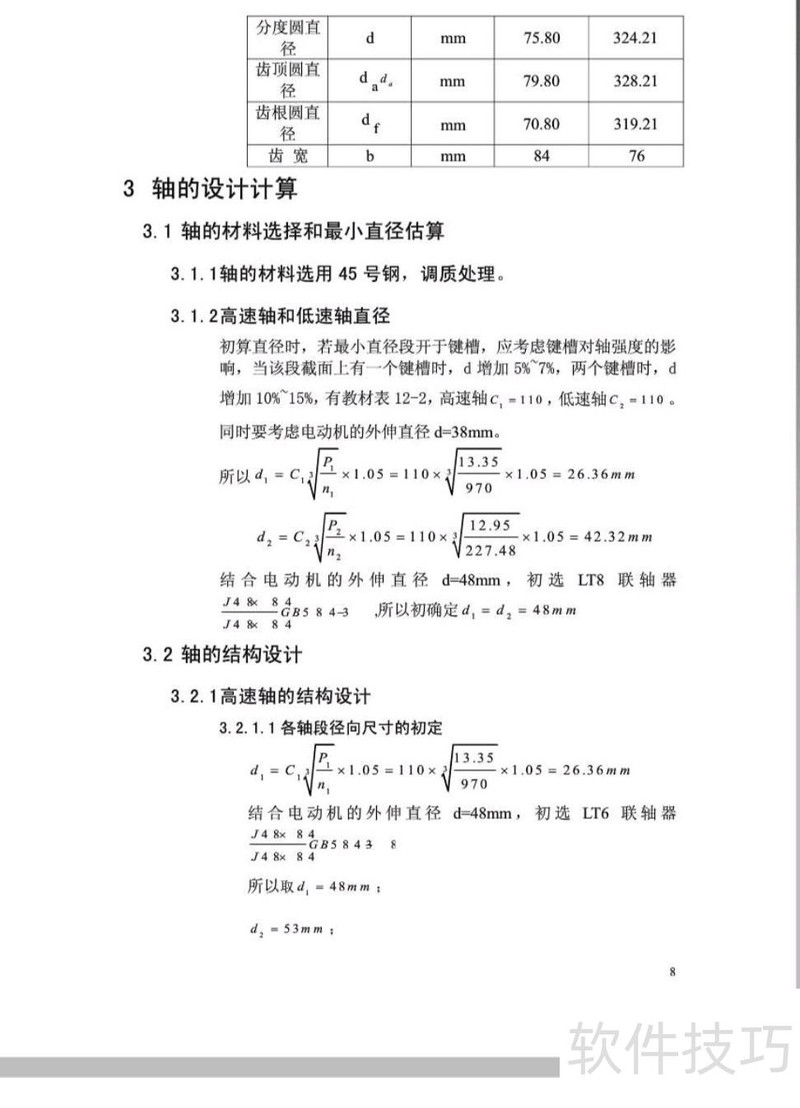

齿轮设计完成后，需进行轴的设计，通常先计算最小轴径并选择合适材料，再开展结构设计。同时，轴的强度校核尤为关键，特别是涉及疲劳寿命等耐久性问题，必须予以充分考虑，确保轴在实际运行中安全可靠、满足使用要求。

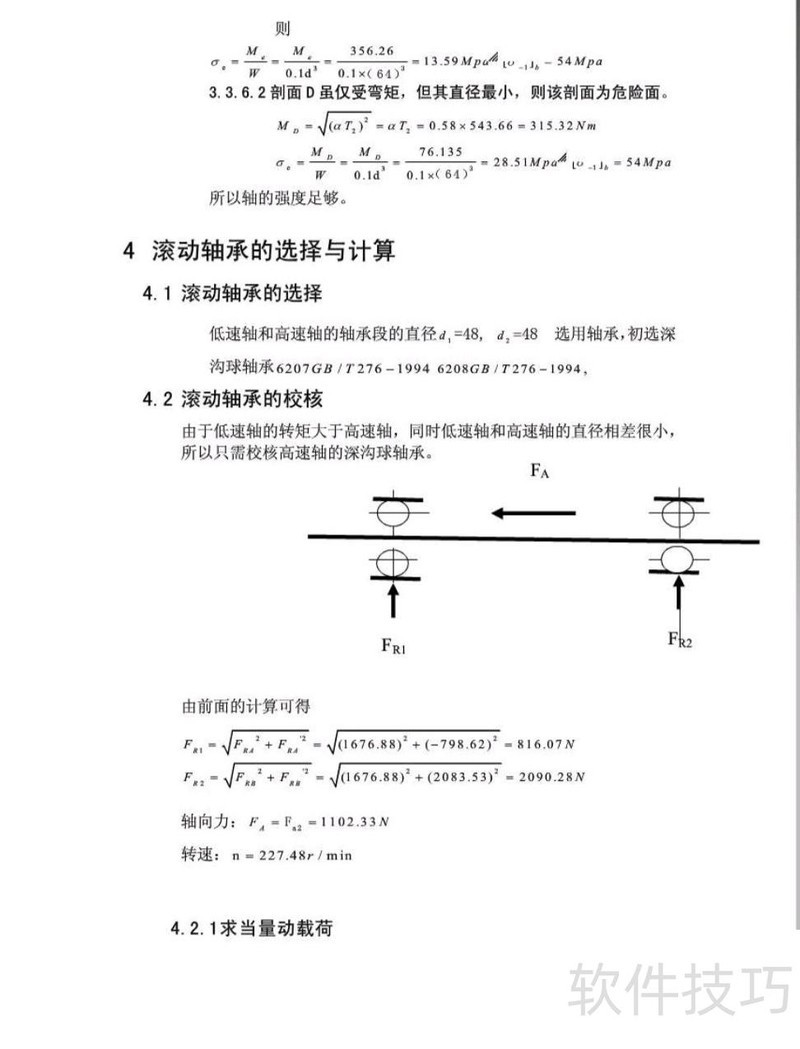

重点在于滚动轴承的选型与设计，选定后需进行校核计算。

通常选用深沟球轴承，计算其当量载荷，再通过公式求寿命并进行分析。

键的设计需进行选型与校核，箱体结构可依据经验及大致尺寸开展设计计算。

最后三部分内容未详细展开，具体设计详见说明书。
