功率器件封装PDFN与DFN，产品研发设计工程师更喜欢谁？

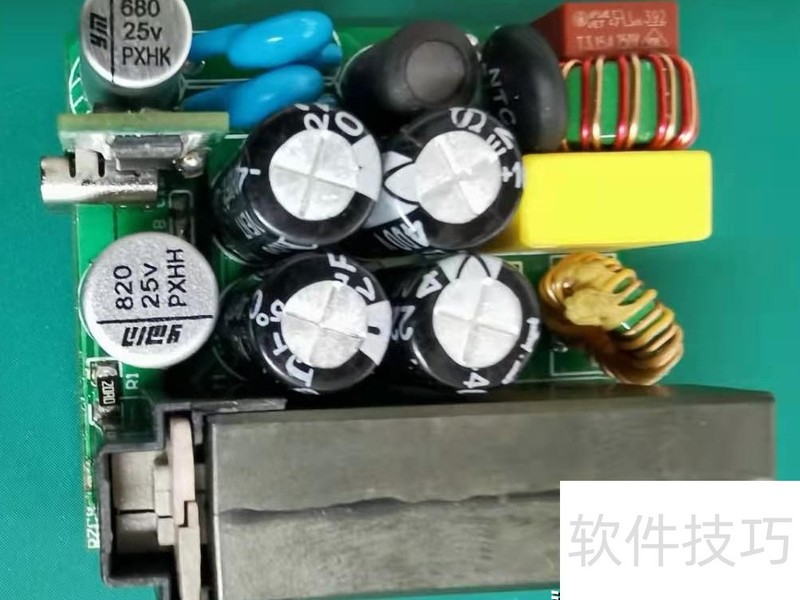

MOSFET功率器件在PD充电头中实现高效能量转换与小型化封装。

@戏说攻城狮电子科技 首发原创，转载请授权，违者必究。

作者简介：戏说攻城狮，电子专业背景，拥有15年以上研发设计经验。文章简洁实用，聚焦实战技巧，助力快速解决产品研发中的难题，切实为您创造价值。

(1)前言：

PDFN3.3x3.3封装尺寸图：正方形，含引脚尺寸为3.3×3.3mm，厚度0.75mm，双面露脚设计。

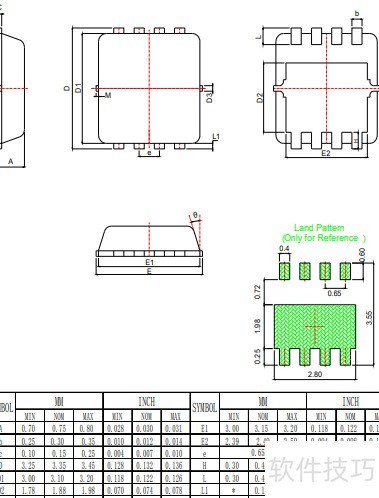

PDFN3.3x3.3封装尺寸图示（一）

PDFN3.3x3.3封装尺寸图示（二）

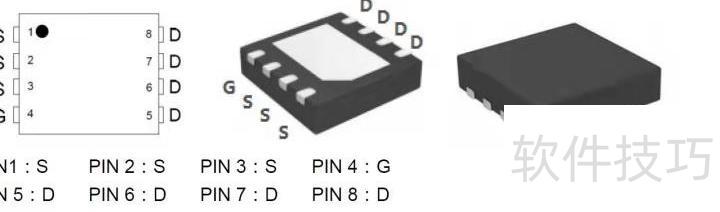

DFN3x3封装尺寸图：正方形，3×3mm，厚0.75mm，双面无引脚露出。

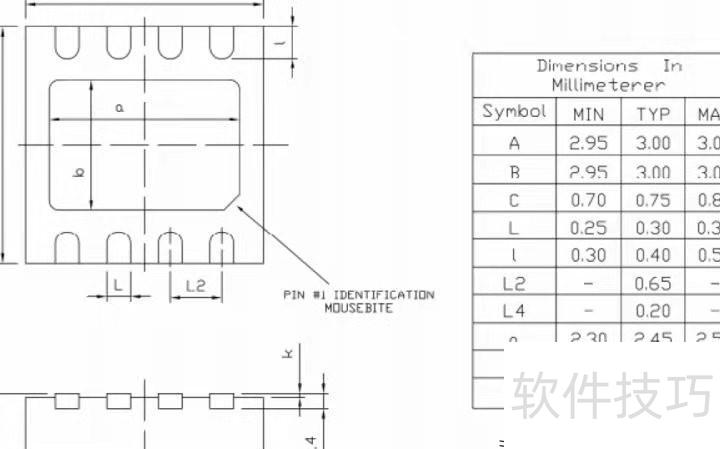

DFN3x3封装尺寸示意图（一）

DFN3x3封装尺寸图示-2

产品研发设计工程师必须了解PDFN3.3x3.3与DFN3x3封装的异同，唯有清晰掌握两者特点，才能真正明白自己内心更青睐哪一种封装形式。

PDFN3.3x3.3与DFN3x3封装在尺寸、引脚布局及安装方式上基本相同。

正方形主体尺寸相差0.1mm，厚度均为0.75mm，PCB布局设计可通用。

目前PCBA半成品贴片生产中，回流焊工艺可兼容PDFN3.3x3.3与DFN3x3两种封装，均无不良影响。

PDFN3.3x3.3与DFN3x3封装在尺寸、引脚间距及散热性能上存在差异。

PDFN3.3x3.3封装为正方形，本体尺寸3.1×3.1mm，双面露脚，外露引脚长度与本体合计为3.3×3.3mm。

DFN3x3封装为3x3mm正方形，本体双面均不露引脚。

相比封装厂产能，DFN3x3封装在效率上优于PDFN3.3x3.3，表现更为出色。

从PCBA半成品不良品维修角度看，热风枪作业无差异；但使用电烙铁时，PDFN3.3x3.3封装比DFN3x3更便于维修与更换。

(3)总结：

当前功率器件MOSFET封装中，无论N型、P型或单晶、双晶，PDFN3.3×3.3封装占据主流地位，而DFN3×3封装应用相对较少。

@戏说攻城狮电子科技 抛砖引玉：作为产品研发或半导体封装工程师，您认为PDFN3.3x3.3与DFN3x3两种封装中，未来哪种更有可能成为主流应用？欢迎在评论区分享观点，共同探讨技术趋势，感谢参与交流！

适用于PD 65W Vbus的PDFN3.3x3.3封装MOSFET器件
