rhino怎么将线扫略成面-rhino教程

以下是针对Rhino软件中如何将线条转化为曲面的教程，希望能对你有所帮助。1. 打开Rhino软件并选择你想要转换为曲面的线条。2. 在菜单栏中点击“Surface”选项卡，然后选择“Loft”命令。3. 在弹出的对话框中设置参数，包括起点、终点和方向等，并确保它们与你的线条匹配。4. 点击“OK”按钮开始扫描线条生成曲面。5. 完成后可以在视图窗口查看新的曲面模型。注意：以上步骤可能因版本不同而略有差异，请根据实际情况进行操作。

　　第一步，打开rhino

　　首先，建立如图所示的两条曲线。单轨扫略的要求是要有一条路径和一条断面曲线，路径和断面曲线可以不必接触，路径可以为曲线也可以为直线

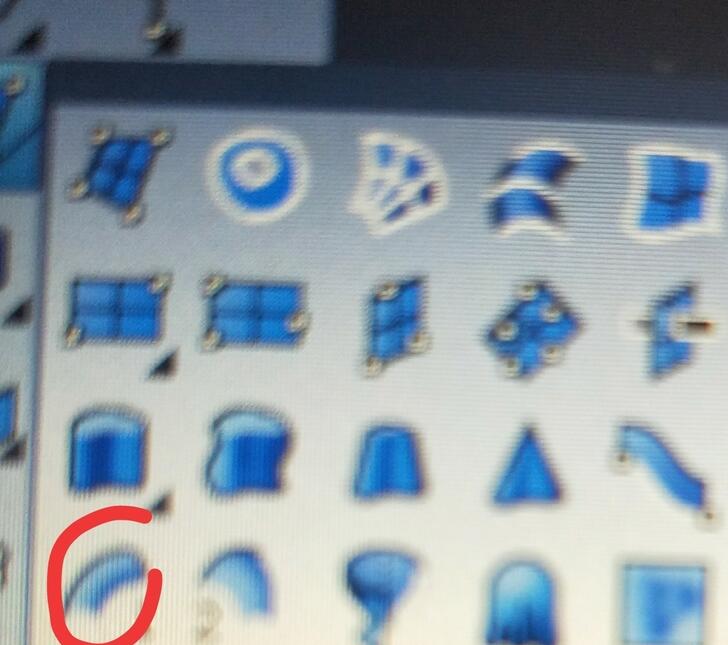

　　找到下图1中箭头所指向的图标，点击图标下方的小三角形。而后它会弹出如下图2所示的窗口，找到图2中框选出来的“单轨扫略”的图标，左键单击。

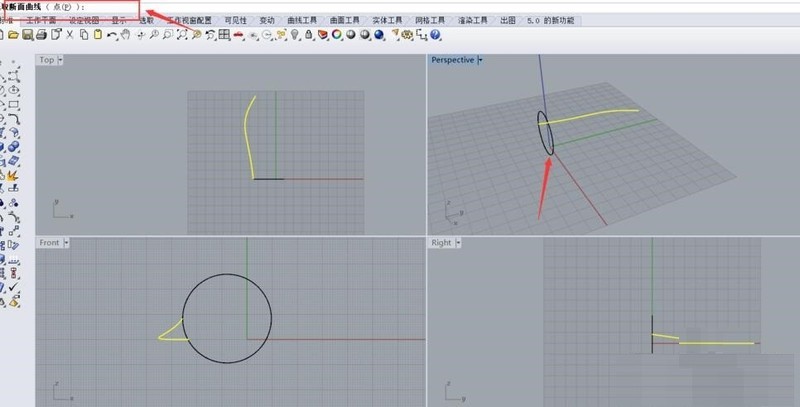

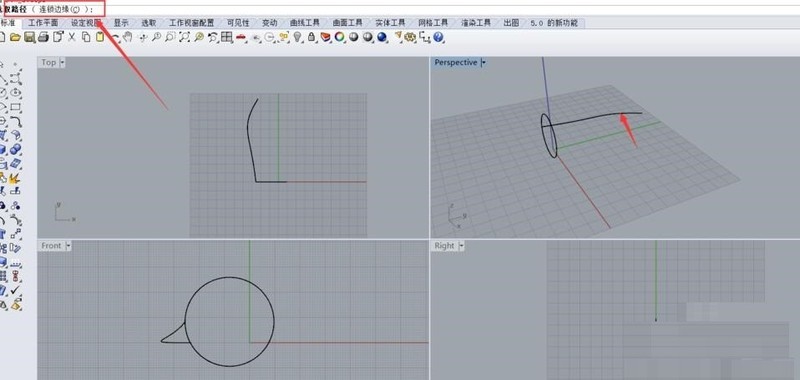

　　如图所示，按照指示栏上的指示，选择路径和截面曲线，截面曲线一般为一条封闭的线。先点击路径再点击曲线而后按“enter”键确定。

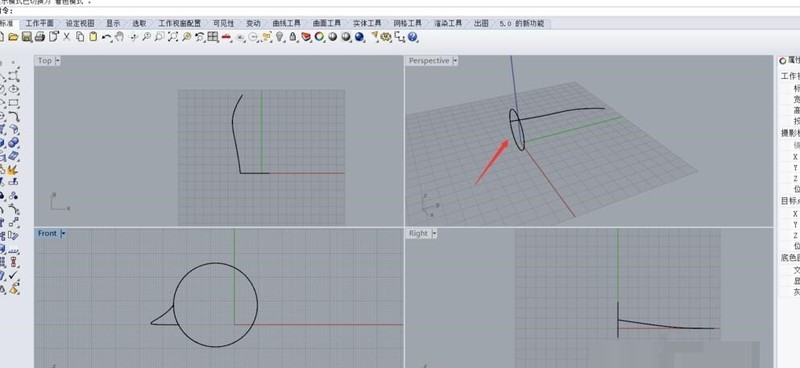

　　如图所示，此时系统会显示出曲线接缝点，若你对这一处的接缝点不满意，你可以用鼠标在曲线上移动，选择新的曲线接缝点。

　　确定好接缝点之后，按“enter”键，会弹出如图所示窗口，上面显示的是单轨扫略后的图形的一些变换的选项，你可根据自己模型的需求进行选择。选择好之后，按“确定”选项，得到如下图2所示模型

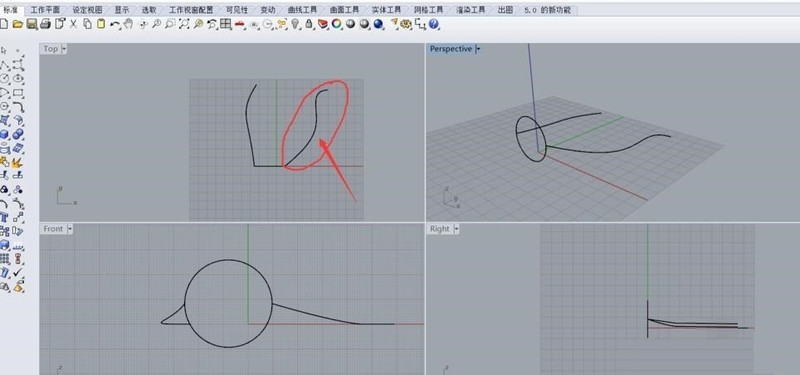

　　如图所示，小编建立了两条曲线和一截面曲线，双轨扫掠需要两条路径来约束面的形态，若你所需要的面变化均匀则用单轨扫略，变化不均匀则可采用双轨扫掠。

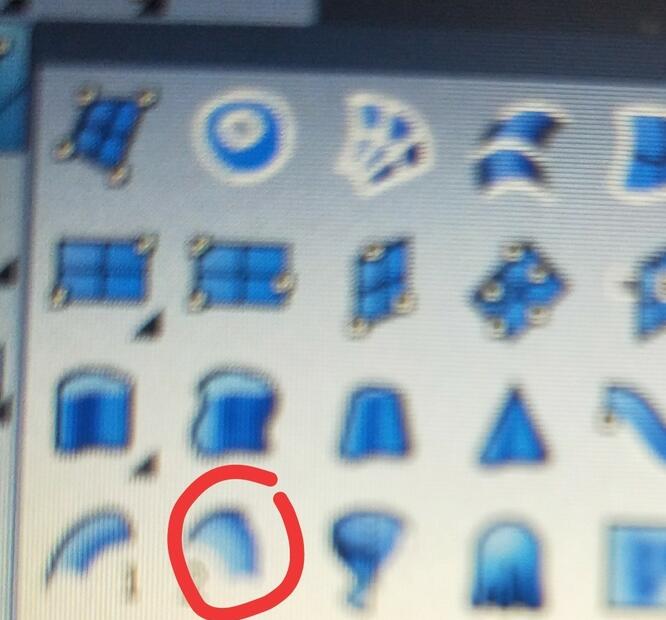

　　双轨扫略和单轨扫略差不多，找到图1中箭头所指向的图标，点击图标下方的小三角形。而后它会弹出图2所示的窗口，找到图2中框选出来的“双轨扫略”的图标，左键单击。

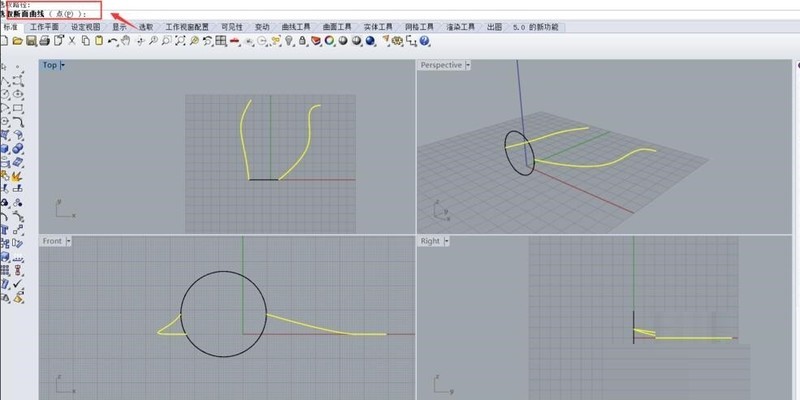

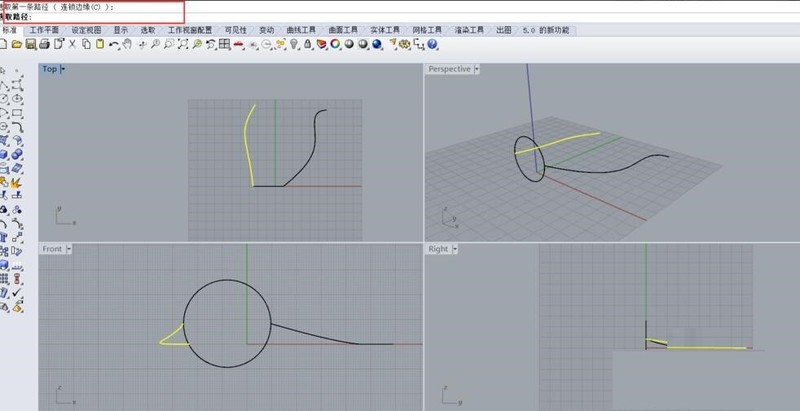

　　如图所示，按照指示栏的指示按顺序选择第一条路径、第二条路径和截面曲线，并按“enter”键确定

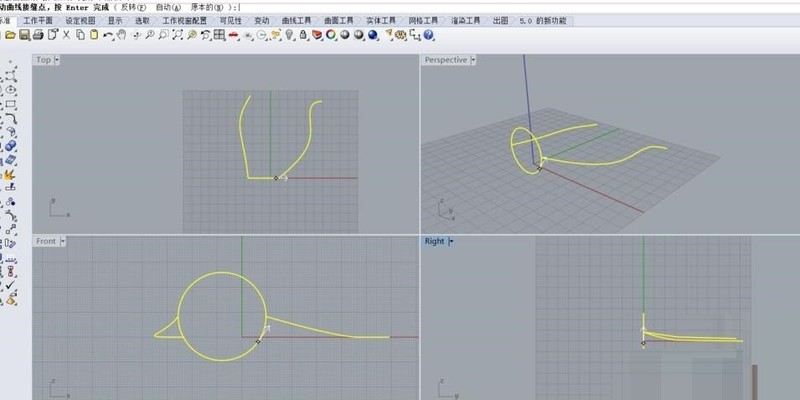

　　和单轨扫略一样，如图所示，此时系统会显示出曲线接缝点，若你对这一处的接缝点不满意，你可以用鼠标在曲线上移动，选择新的曲线接缝点。

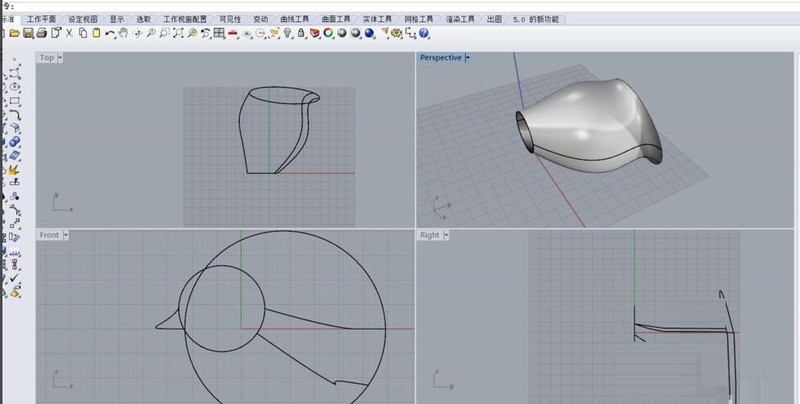

　　确定好接缝点之后，按“enter”键，会弹出如图所示窗口，上面显示的是双轨扫略后的图形的一些变换的选项，这些选项和单轨扫略有不同的地方，你可根据自己模型的需求来进行选择和更改。选择好之后，按“确定”选项，得到图2所示模型，我们可以看到横截面的形态沿着两条曲线变化。

　　各位小伙伴们，看完上面的精彩内容，都清楚rhino将线扫略成面的方法内容了吧！
