Solidworks创建辅助视图的操作教程

今天给大家带来 SolidWorks 创建辅助视图的教程。如果你对此感兴趣的话，请继续阅读。

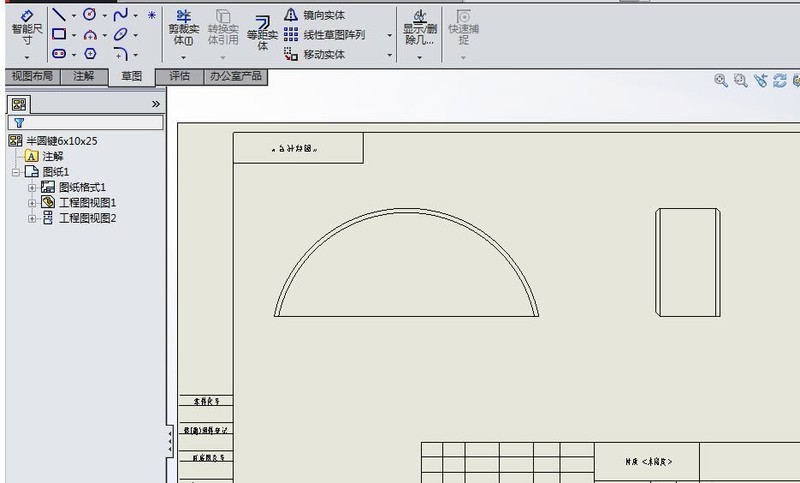

1、如图，打开保存好的Solidworks工程图，可以看到之后两个视图。

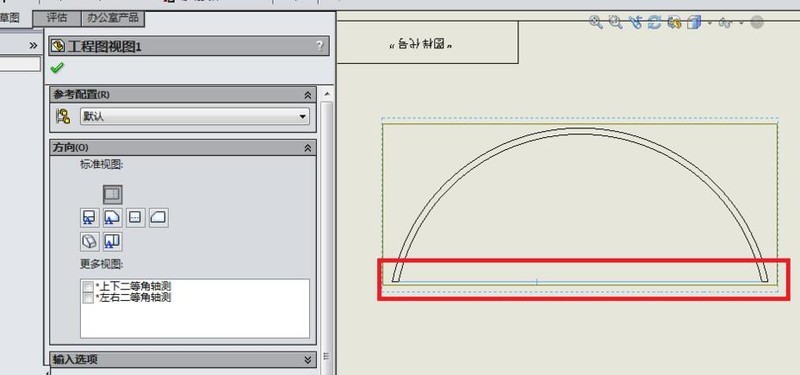

2、如图，鼠标选中这条变色的直线，它会自动弹出工程视图1，工程视图1不用去管它。

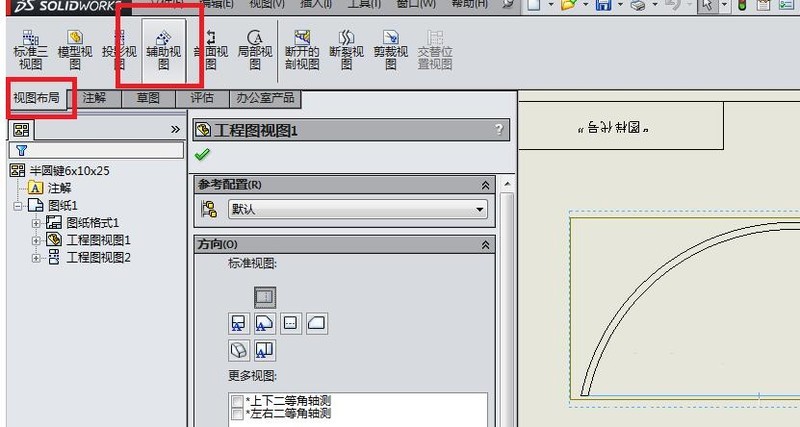

3、如图，点击“视图布局”，在视图布局的工具栏中找到“辅助视图”，点击它。

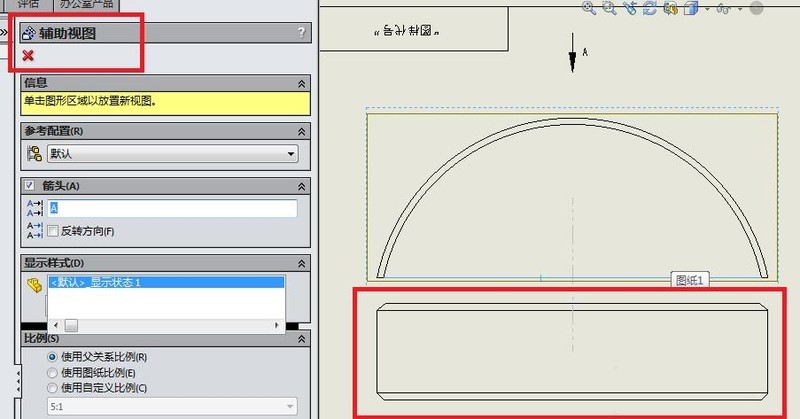

4、如图，弹出“辅助视图”对话框，同时出现的还有工程图中的预览效果。

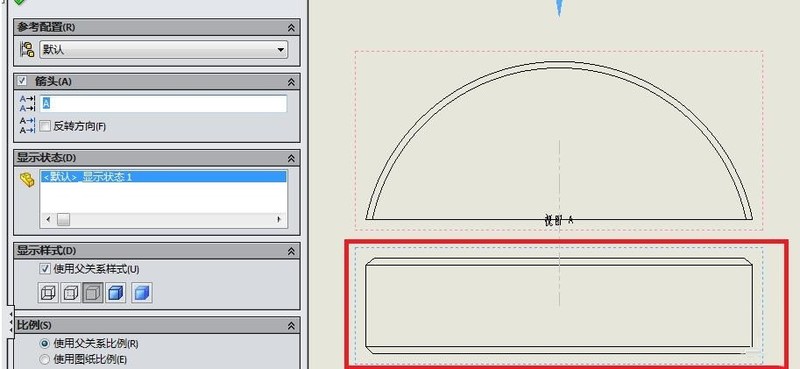

5、如图，选择位置，放置辅助视图，当用鼠标在工程图中点击之后，辅助视图放置完毕，则表示辅助视图创建成功了。如图所示，“辅助视图”对话框就消失了，只留下了”工程图视图”。

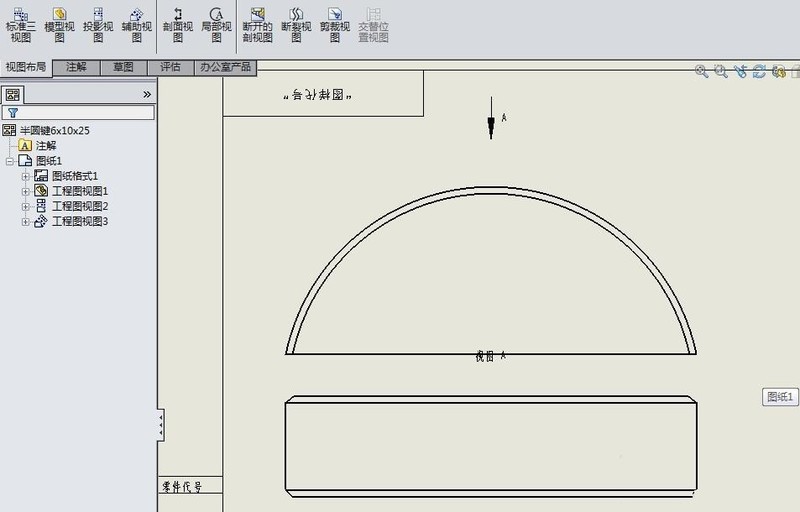

6、如图，关掉“工程图视图”对话框，只留下图形。关“工程图视图”对话框的方法很简单，可以点击左上角的√，也可以直接在工程图空白处点击鼠标左键。

上文就讲解了Solidworks创建辅助视图的详细步骤，希望有需要的朋友都来学习哦。
