Revit解决管件以及阀件透明的详细操作

许多初次使用Revit的网友对于如何设置管件和阀件的透明度感到困惑。以下是一份详细的教程，帮助大家解决问题并进行学习。

1、族的可见性原因

在建模时会遇到管件或阀件透明，如图所示。

双击有问题的阀件，或点击“编辑族”，查看族图元可见性设置，如图所示。

确认族里构件的实体模型在所选视图“精度”中是否可见，以及对应的“视图类型”(平、立面等)是否可见，设置结果如图所示。

设置完成后，点击“载入到项目并关闭”，平面图中就能显示出图形，如图所示。

2、基线的影响

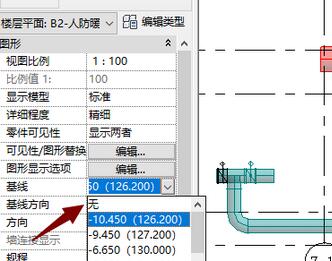

若做了以上处 理后还是看不见，找到“基线”选项，选为“无”或非视图楼地面的标高，如图所示。

相信各位看完了上文描述的方法，大家应该都学会了吧!
