UG8.0中何创建刀具的详细方法步骤

本教程将详细介绍如何在UG8.0中创建刀具，适合希望学习此技能的学习者参考，定会有所收获。

UG8.0中何创建刀具的详细方法步骤

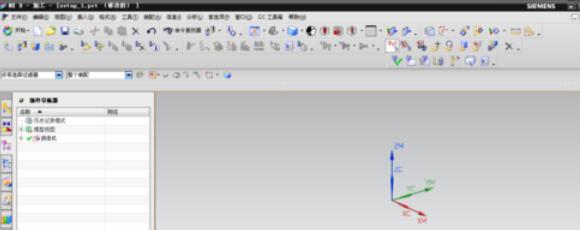

首先打开UG8.0软件，新建一个“加工”模块，如下图所示。

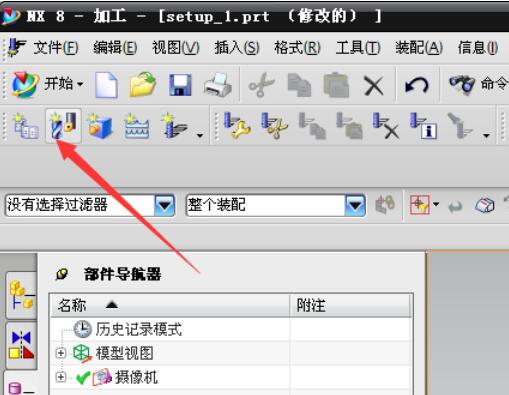

在菜单栏中，点击“创建刀具”快捷键命令。或者通过通过点击“插入—刀具”命令，进入创建刀具对话框。

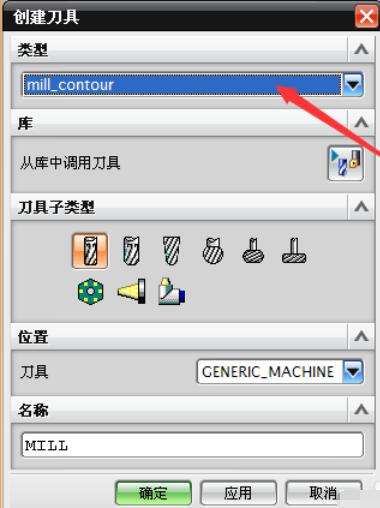

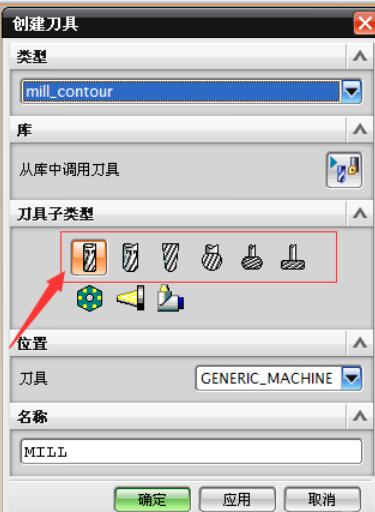

在“类型”选项，选择"mill_contour(铣削轮廓)"，“刀具子类型”选项，里边有平底铣刀，球头铣刀，锥度刀，T型刀等常用的加工刀具，这里选择箭头所示的平底铣刀。

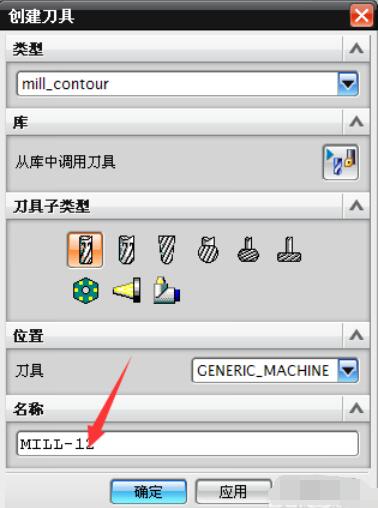

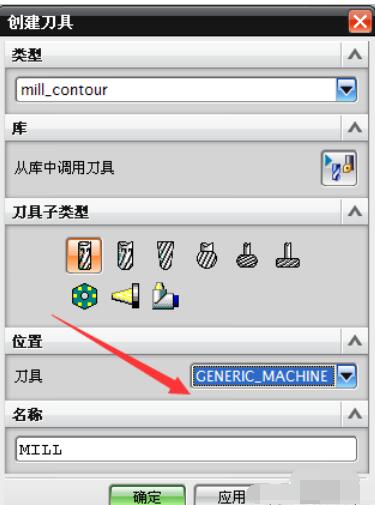

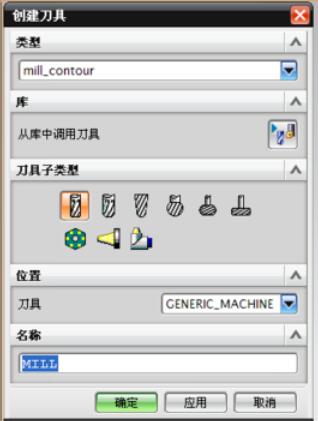

刀具“位置”选项，设为默认，“刀具名称”根据个人习惯，例如创建直径12的铣刀，那么此处为“mill-12”，点击确定。

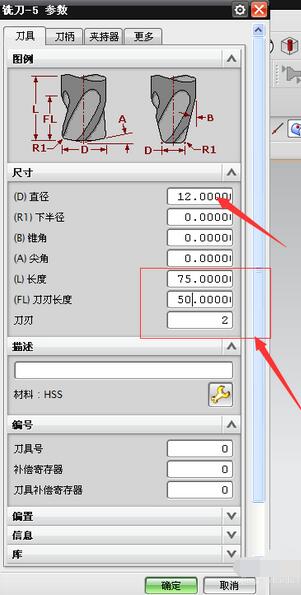

进入铣刀参数的设置。我们把刀具直径值更改为12，刀具长度和刀刃长度数值根据设计需要进行更改，其余选项默认为0。

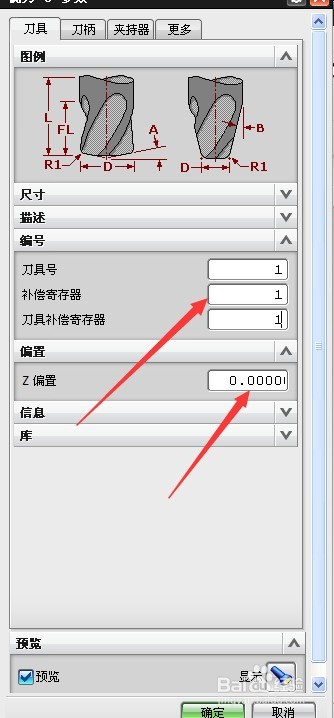

在“刀具编号”中，如果一个加工中需要多把刀具，那么在此处都设置为1，以后再创建另外刀具依次为2,3....。“偏置”选项中，Z偏置设默认值0。

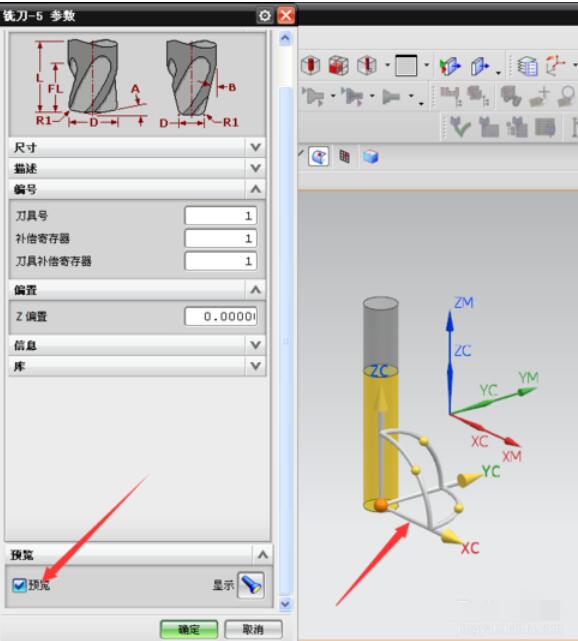

在点击“预览”的情况下，页面右侧会显示创建的刀具的结构形状，点击“确定”，完成刀具的创建。

上文就是UG8.0中何创建刀具的详细方法步骤，赶快试试看吧。
