PADS软件全解析：操作技巧与PCB设计全流程

你是否在寻找一款能满足全方位PCB设计需求的软件？PADS软件就是答案。它支持完整PCB设计流程，功能超全。而且还有如格式转换、解决布线问题等操作技巧，快来一起深入了解它的使用方法吧。

PADS PCB转换成Altium PCB

1、 执行菜单命令“File-Export”导出“ASC”文件；

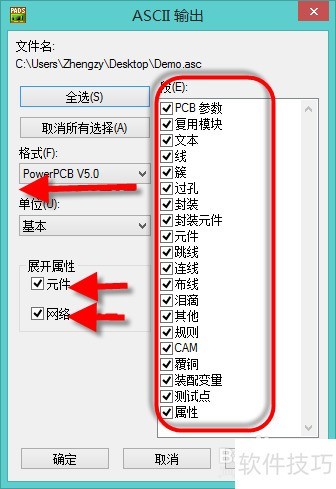

2、 导出设置时全选所有元素进行输出，选择“PowerPCB V5.0”版本，并且勾选展开属性选项，保存好导出的“ASC”文件，如图所示。

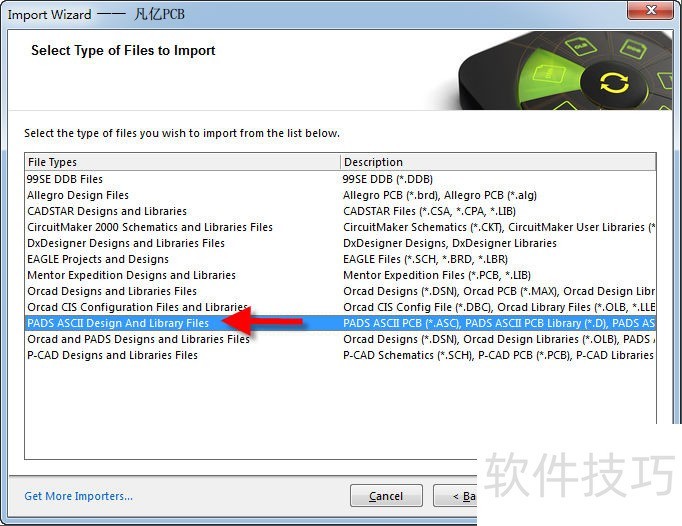

3、 把刚才保存好的“ASC”文件直接拖动到Altium?17窗口或者执行菜单命令“File-Import Wizard?，根据向导，选择“Pads ASCII Design And Library Files”，如图，然后把需要转换的“ASC”文件加载进来，执行“Next”，进行转换。

PADS PCB文件转AD格式

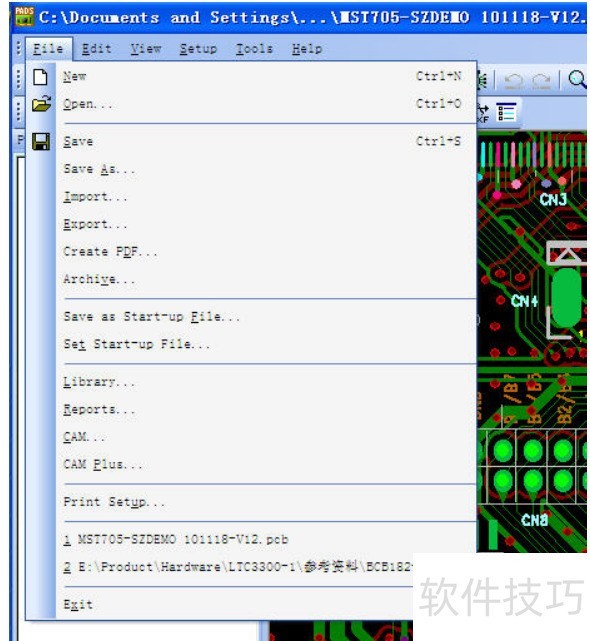

1、 第一步：打开 PADS 要转换的 PCB 文件，选择 Export选项

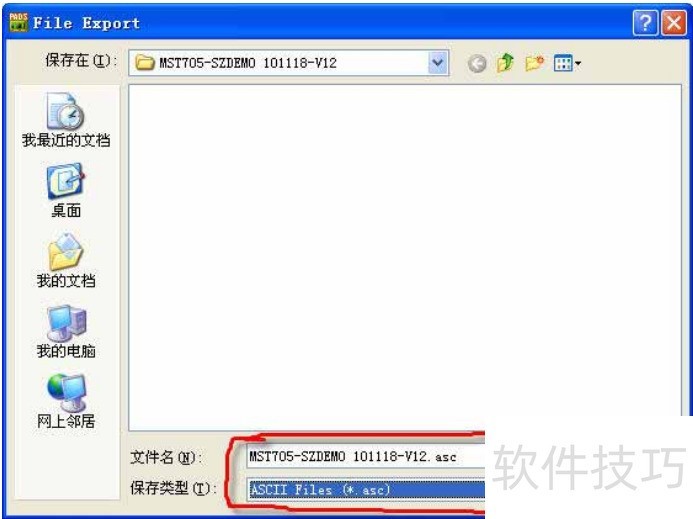

2、 第二步：设置转换的格式为 ASC 格式，点各墨击保存

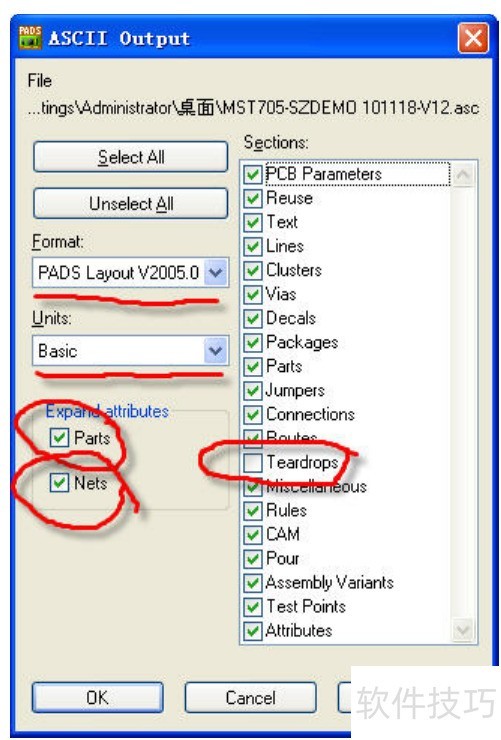

3、 第三步：按图槐段选择选项，注意 Teardrops 选项最好不要选择，否则有些时候在导入 Altium 的转换过程非常缓慢，最后点击 OK 完成 PADS PCB 文件到 ASC 文件的格式转换。

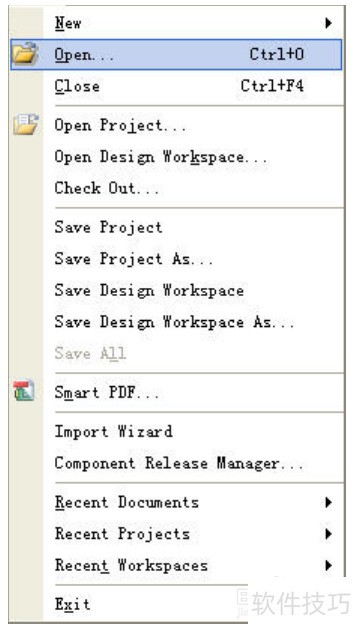

4、 第四步：打开 AD软件，选择脂伟裹打开选项

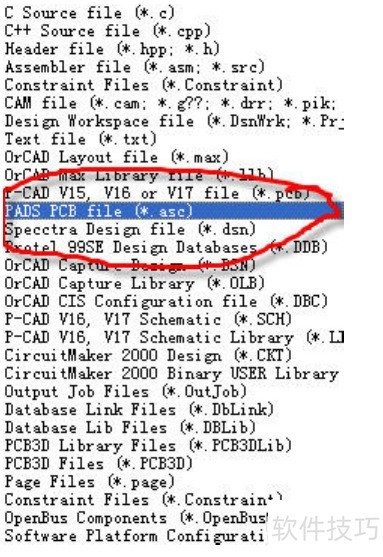

5、 第五步：选择打开的类型为 PADS PCB file (*.asc)格式，之后将 PADS 转换完成的 ASC 格式的文件打开，之后见下一步

PADS Layout不能布线怎么办

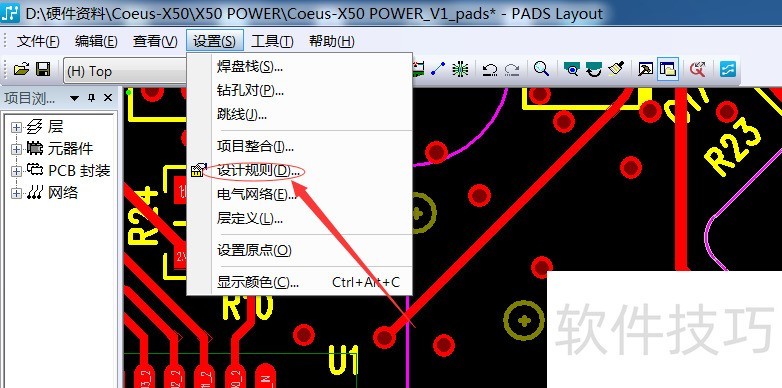

1、 第一步：打开PCB源文件，然后工具栏里面单击【设置】，单击【设计规则】选项，如图所示。

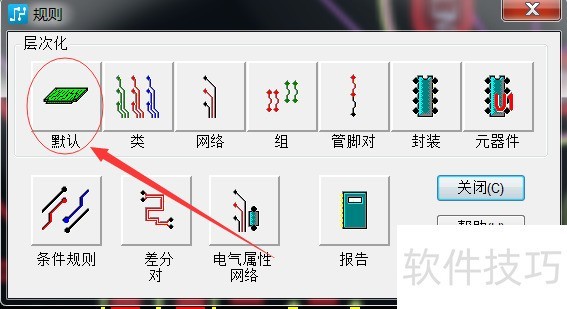

2、 第二步：在规则对话框里面单击【默认】图标选项，如图所示。

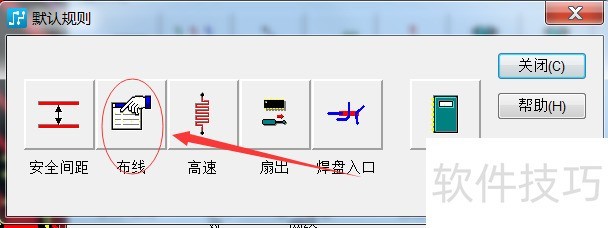

3、 第三步：在默认规则对话框里面单击【布线】图标选项，如图所示。

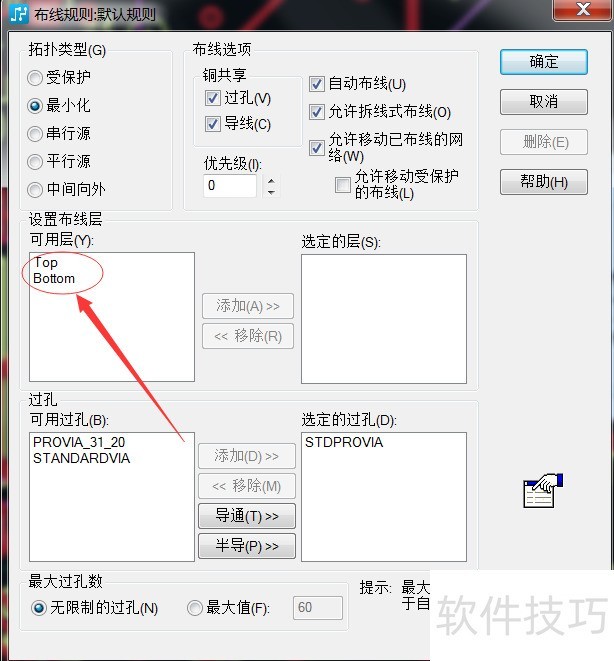

4、 第四步：在布线规则对话框里面选中顶层和顶层选项，然后单击【添加】选项，如同所示。

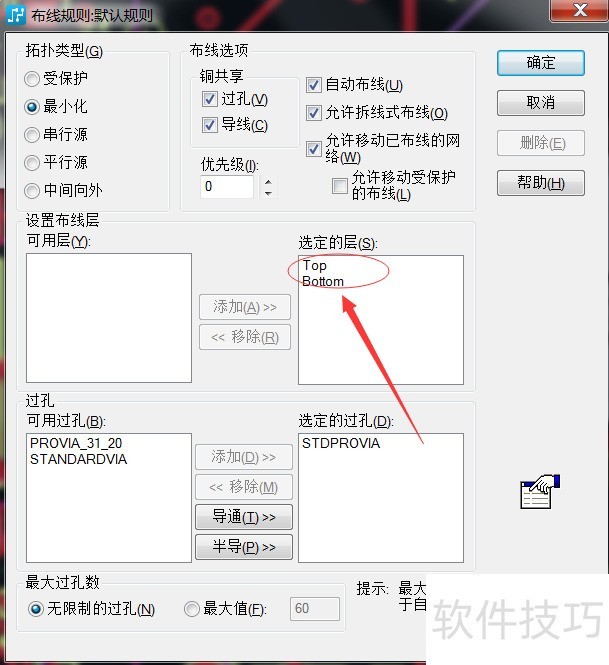

5、 第五步：将顶层和底层移动到【选定的层】里面去，如图所示。

PADS软件功能强大，在PCB设计流程各环节都能发挥重要作用，文中操作技巧更是实用。掌握这些能让工程师更好使用PADS，提高PCB设计的效率与质量。
