使用pads画板时，若焊盘或过孔出现花焊盘，如何实现焊盘全覆盖？以下是具体操作步骤：
1、 打开Pads PCB，依次点击工具——选项，参照下图操作。

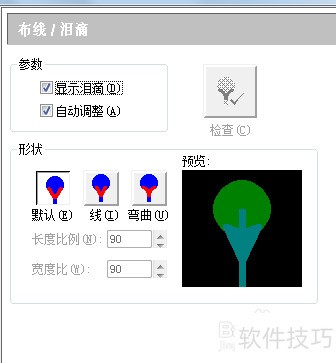

2、 选择布线——泪滴。中文版和英文版相同。
3、 在泪滴上打钩，所示，线条过细可能影响效果，问题或许出在哪里？

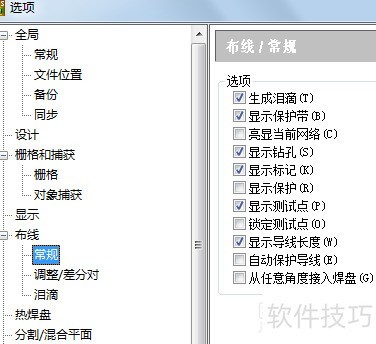

4、 布线时，常规设置中未勾选生成泪滴选项，，勾选即可。
5、 添加后的效果所示
