在电子行业，PADS是极为常用的layout工具，职场新手常对一些简单问题不知所措。本文将介绍在PADS里如何导出PCB的DXF，但愿能给大家带来帮助。

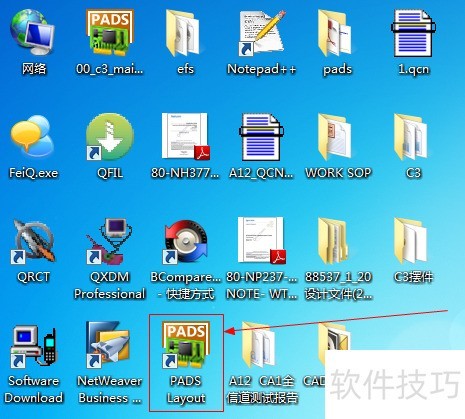

1、 先打开PADS里的layout工具，情况所示。
2、 打开PADS，开启对应的PCB layout视图，情况所示。

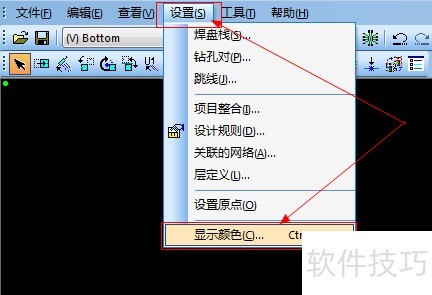

3、 按顺序打开设置，显示颜色界面，就像图中那样。
4、 颜色设置界面，按图所示打钩进行设置。

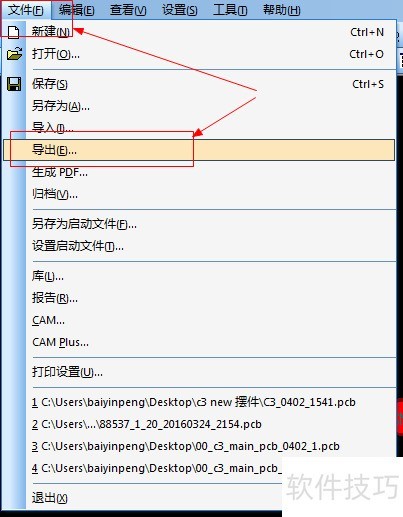

5、 选择文件，然后找到导出选项，。

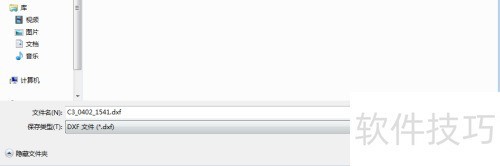

6、 按图所示，选择要导出的格式。

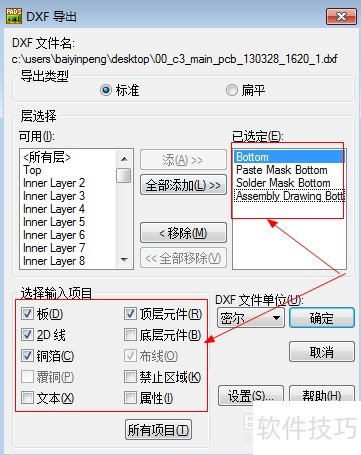

7、 点击下一步，再按所示进行设置。
8、 一直点击继续，直至就会生成导出的DXF。
