AltiumDesigner绘制logo

在AltiumDesigner里绘制logo的方法简便，10.0之前版本可直接选脚本，不过后面版本似乎不再自带，要自行搜索下载。

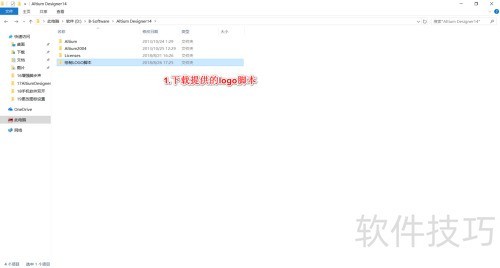

1、 下载所提供的logo绘制脚本。

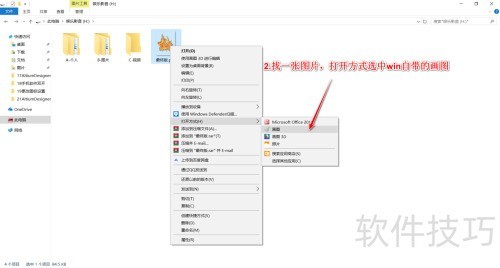

2、 2.找一张图片，用win自带画图打开。

3、 3.另存为的时候选择单色位图来保存。

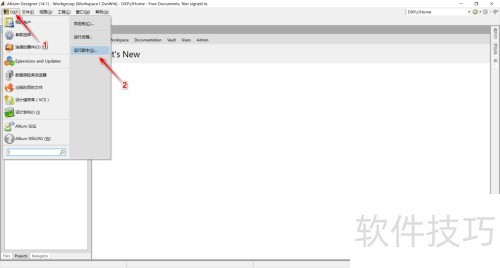

4、 4.打开DXP软件，在DXP中选择运行脚本。

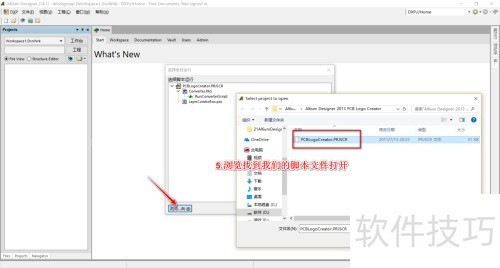

5、 5.浏览并找到我们的脚本文件后打开。

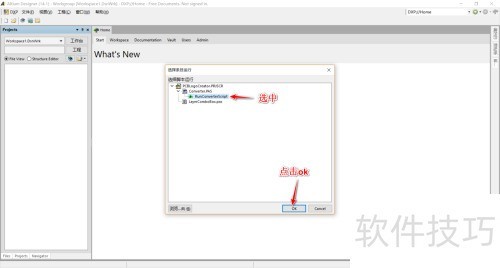

6、 选中后点击OK选项。

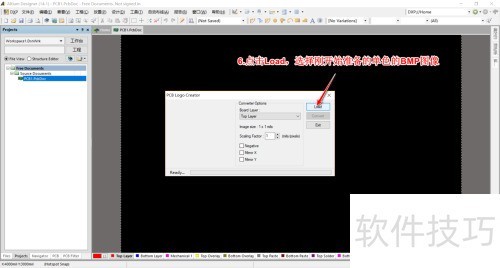

7、 6.点击Load，选取最初生成的单色BMP图像。

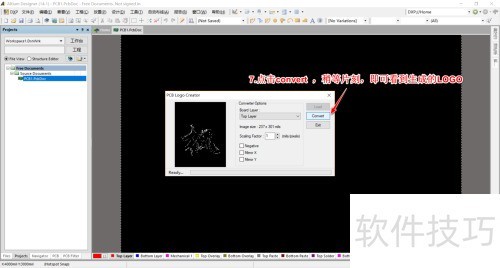

8、 7.点击convert，稍作等待，就能看到生成的LOGO了。

9、 此界面下可增大减小的数字用于调节生成的大小。

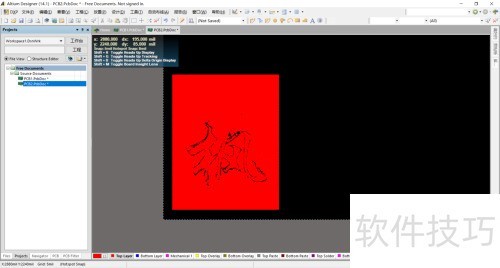

10、 8.至此，LOGO已生成，可将其复制粘贴到其他文件。
