AltiumDesigner中PCB元件编辑器尺寸单位怎么改
软件分类：CAD软件大小：2.26 GB时间：2023-06-05
软件介绍：Altium Designer 10是一款专门用于电路pcb设计的软件。altium designer 10可以把电路原理图设计、电路仿真、PCB绘制编辑、拓扑逻辑自动布线、信号完整性分析等技术进行融合。这款软件能帮助设计者提供新的设计方案，还能提升电路设计的质量和效率。
Altium Designer里PCB元件编辑器的尺寸单位如何更改？建库时我们习惯公制单位，可默认是英制的。下面给大家讲讲修改尺寸单位的方法，供参考。

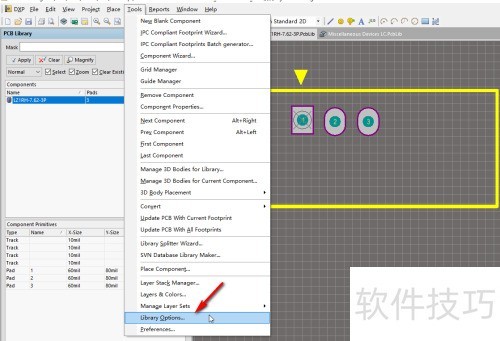

1、 进入PCB元件编辑器，在菜单中点击Tools，可参照下图。
2、 在Tools工具菜单中点击Libary options，情况所示。

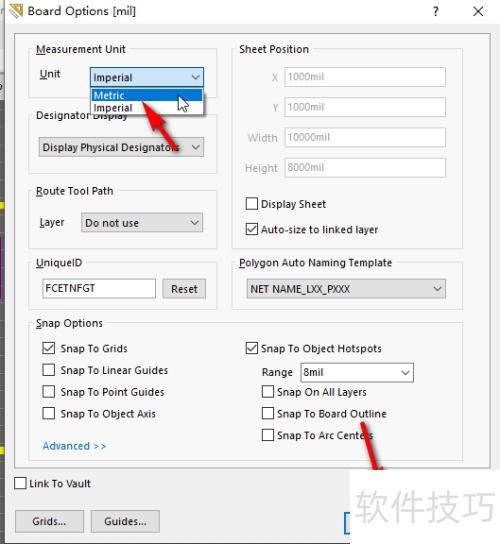

3、 点击measurements Units（测量单位）下方的选择箭头，将其改为metric（公制），再点击OK按钮，所示。

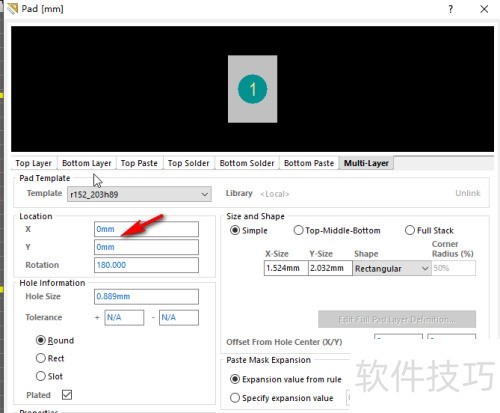

4、 回到元件库编辑器，打开一个元件，尺寸已显示为公制单位，见下图。
