AltiumDesigner利用覆铜加粗PCB上大电流连线
Altium Designer中怎样用覆铜加粗连接导线?常有动力线或大电流线需加粗,下面一起看看操作方法,供大家参考。

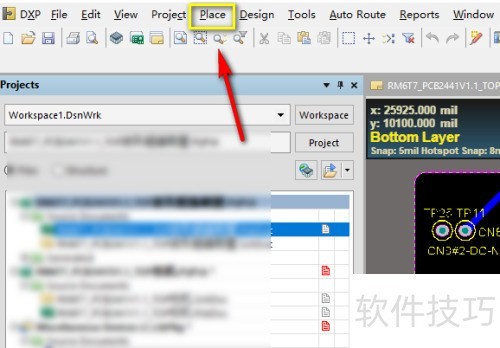

1、 在PCB环境编译器上点击place,见下图。

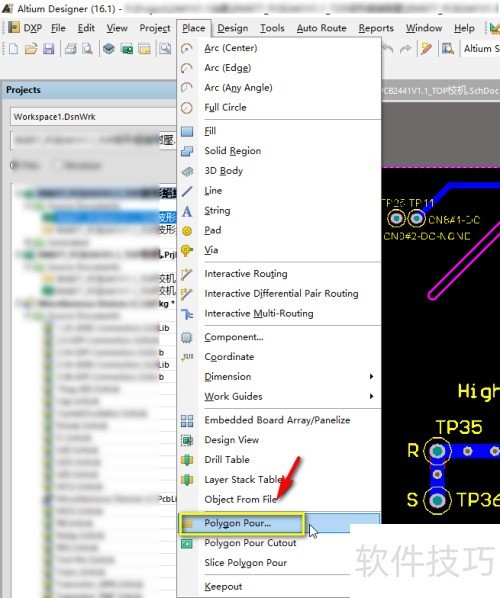

2、 选择polygon pourer进入,见下图。

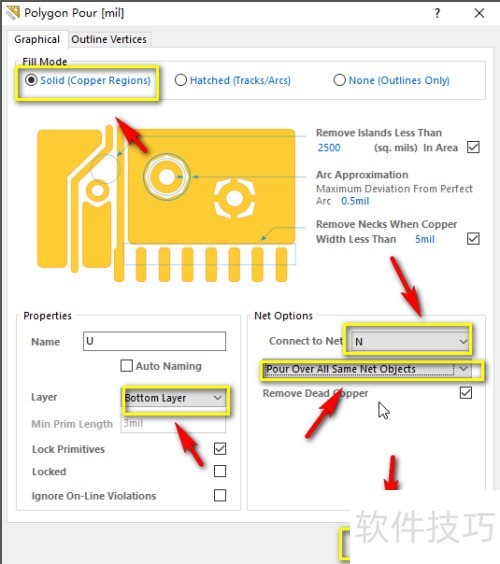

3、 将覆铜类型设为solid,选取覆铜的网络节点,再选中pour over same net object后点击OK,具体所示。

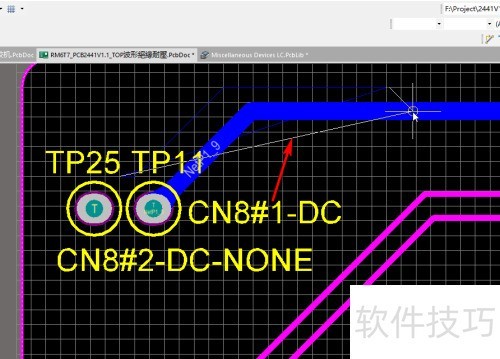

4、 鼠标显示十字架时,沿原net线绘制封闭路径,所示。

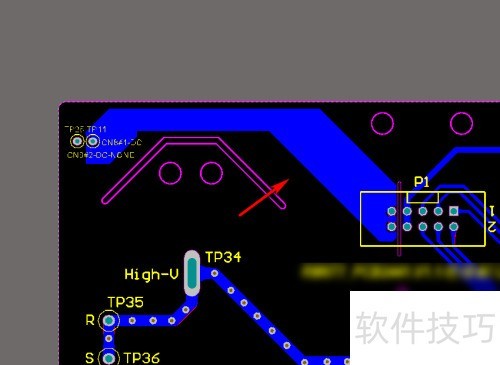

5、 松开鼠标,net导线沿框线加粗成功,所示。
