Altium Designer使用笔记
在Altium Designer中,通过创建-sheet symbols和hierarchy charts来实现原理图的层次设计。

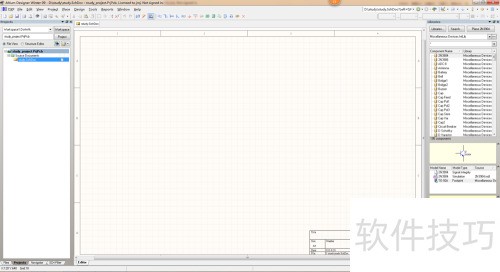

1、 先创建一个工程,然后新建并保存一个原理图文件。

2、 接着,在工具栏选择Place,再选Sheet Symbol,添加至原理图,具体所示。

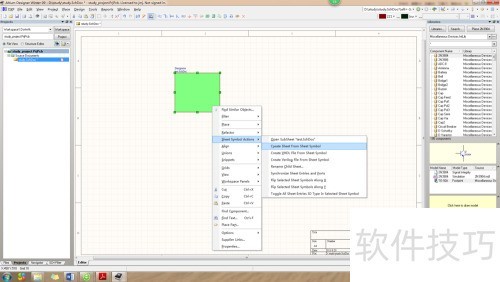

3、 所示,右键点击逻辑框图,在Sheet Symbol Actions下拉菜单中,选择Creat Sheet From Sheet Symbol选项。

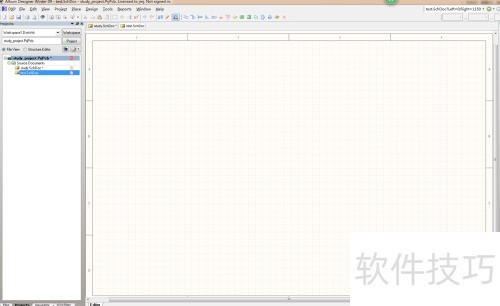

4、 所示,进入层级底部,即可在此编辑原理图。

5、 编辑后的原理图见下图所示。

6、 按照这种方法编辑所有原理图后,效果所示。
7、 最后在顶层用Place Sheet Entry连接各逻辑框图,至此完成Altium设计。
8、 设计师已完成原理图的层次结构设计。
