PADS软件：PCB设计全流程及实用操作技巧大揭秘

PADS是一款功能强大的CAD软件，支持完整PCB设计流程。从原理图网表导入到生产文件输出，功能全方位。这里还将介绍它的多种操作技巧，像格式转换、特定设计等，快来一起深入了解吧。

PADS格式PCB转换成Allegro格式方法

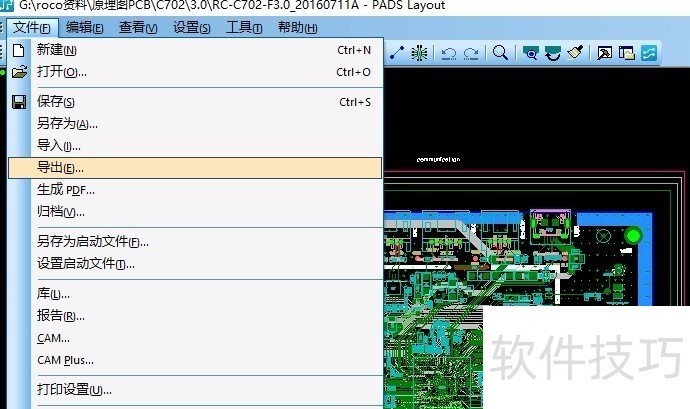

1、 PADS Layout中打开需要转换的PCB，然后选择文件~导出

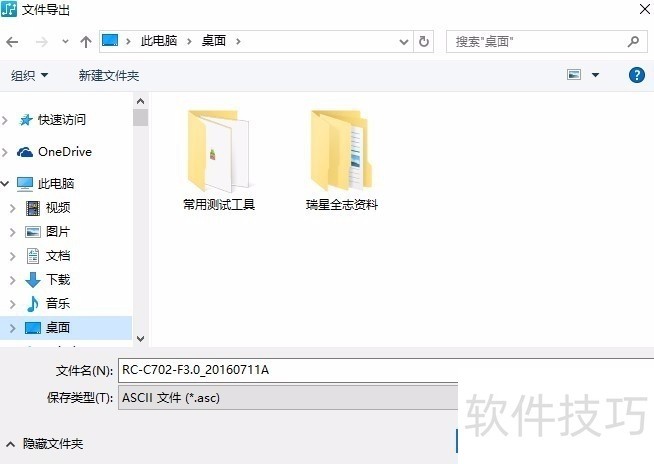

2、 选择好要保存的路径，点击保存

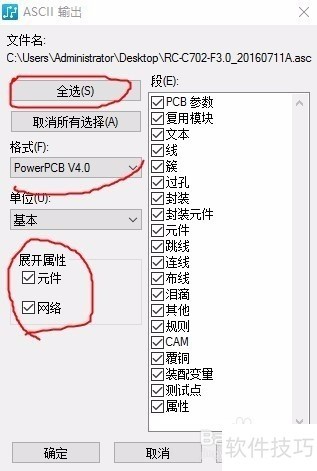

3、 在接下来的设置中，点击全选，转换格式选择power PCB 4.0，展开，勾选原件和网络，确定后会导出asc格式的文件保存到上一步选择的路径

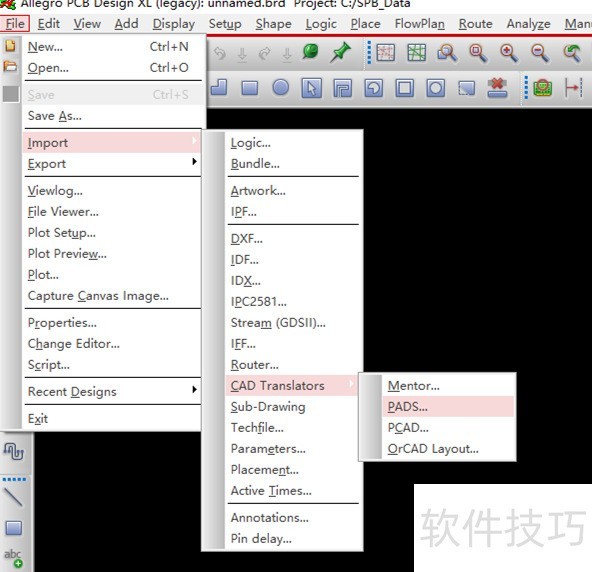

4、 打开allegro软件，选择File~import~CAD translators~PADS

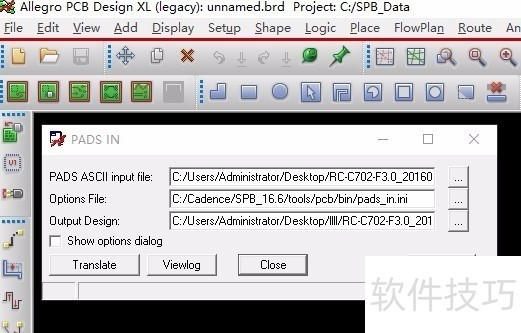

5、 然后在弹出的设置框中，ASCII input File这里选择之前的导出的文件，options File这里旋转C:/Cadence/SPB_16.6/tools/pcb/bin/pads_in.ini这个路径的文件，output design这里设置转换后要保存的目录

PADS转GERBER如何取消过孔开窗

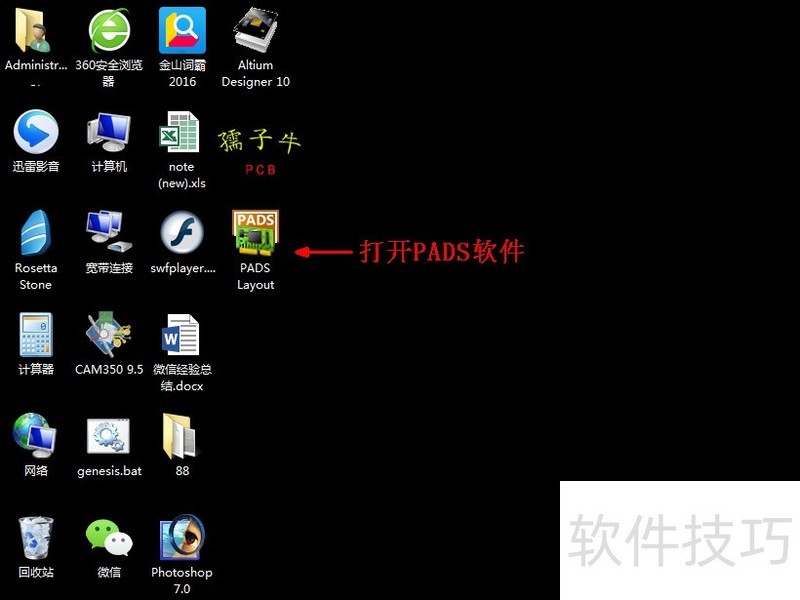

1、 打开PADS或PADS VX软件

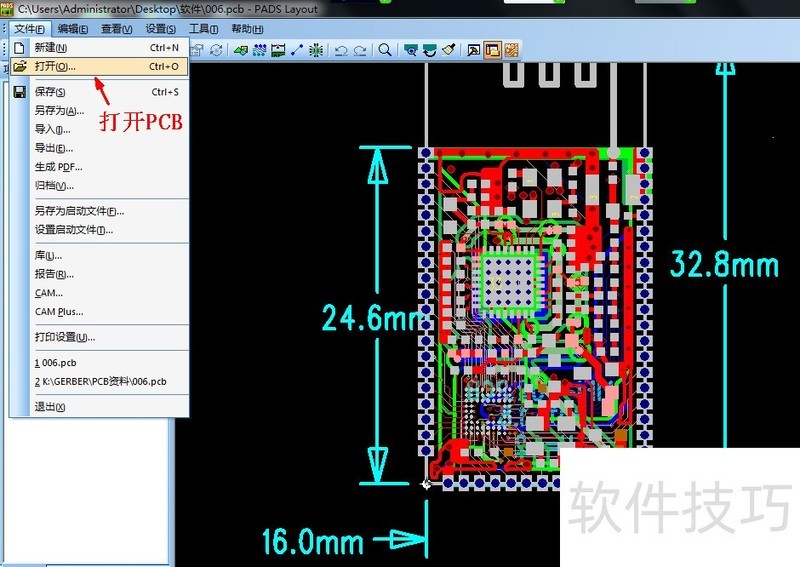

2、 打开需要转换的PCB文件

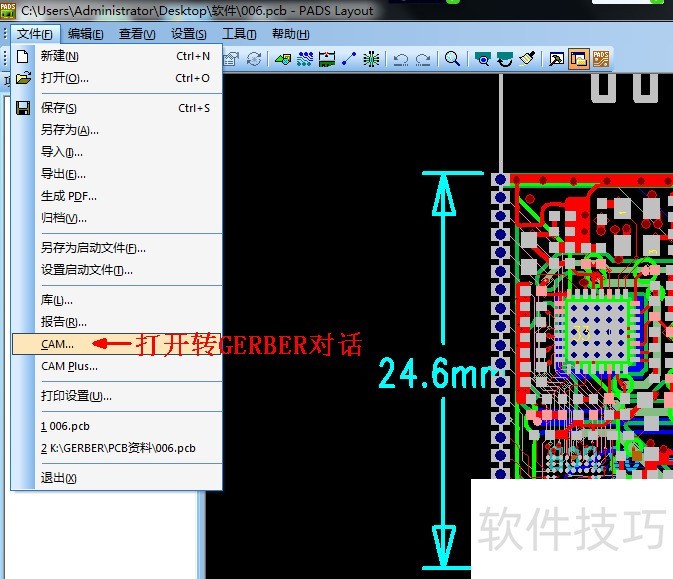

3、 打开转GERBER对话框

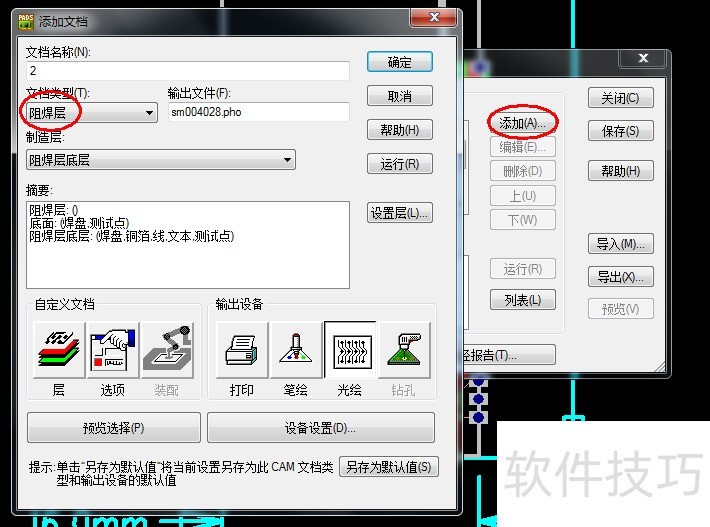

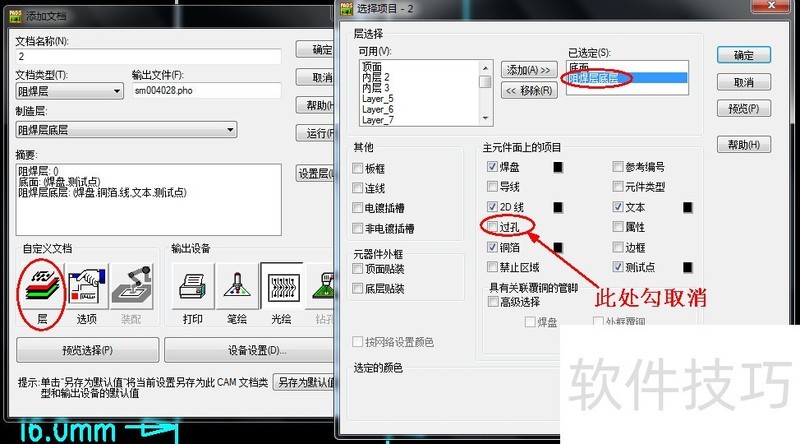

4、 选择防焊层

5、 将线路层的过孔焊盘开窗勾取消

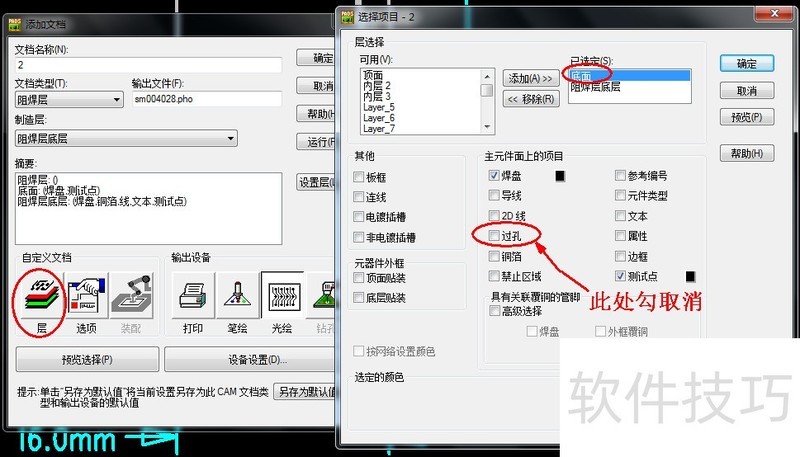

6、 将防焊层的过孔开窗勾取消

PADS如何设计标准的QFN-68引脚封装

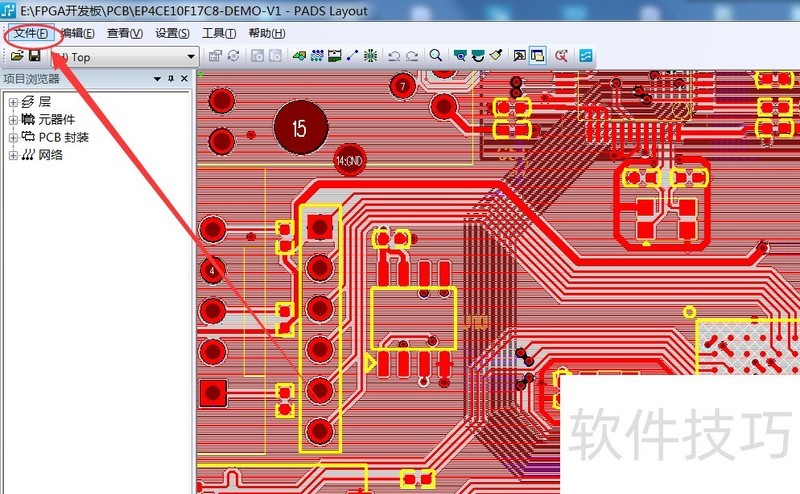

1、 第一步：打开PADS Layout软件，单击【文件】选项，态光捧如图所示。

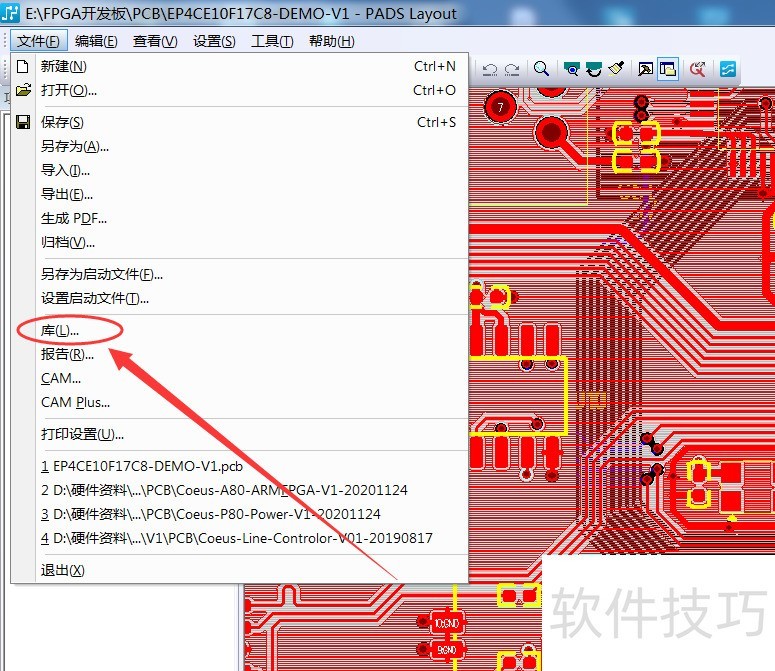

2、 第二步：单击【库】选项，如图所示。

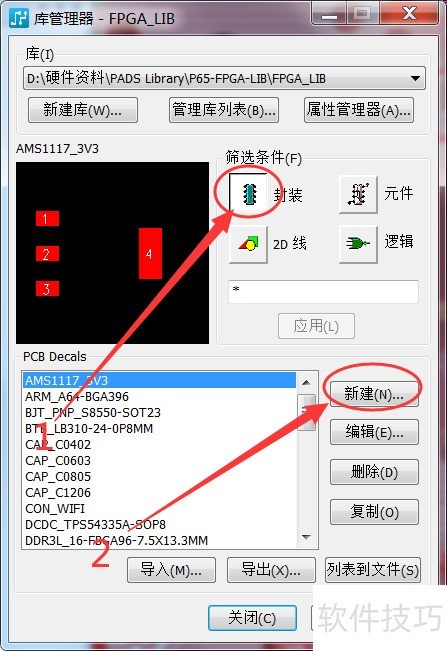

3、 第三步：单击选中【封沃躲装】选项，然后单击【新建】按钮，如图所示。

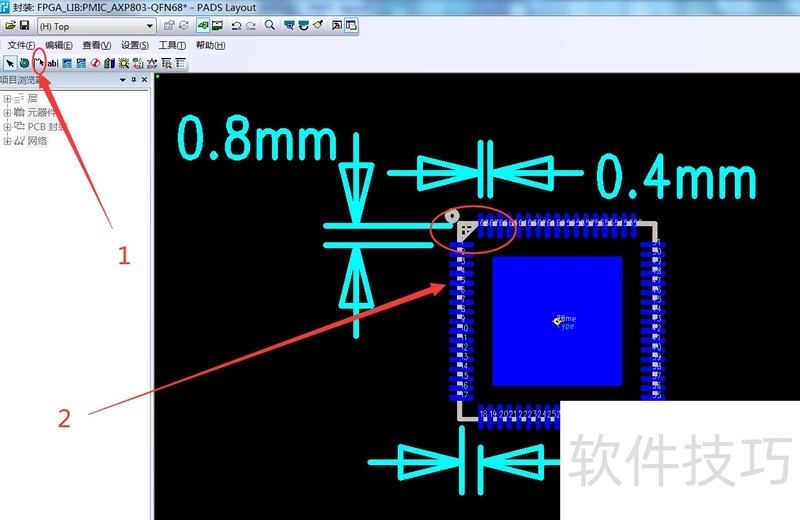

4、 第四步：添加QFN-68封装的焊盘引脚，焊盘间距如图所示。

5、 第五步：添加QFN-68封装的外形丝印，如图所拒槐示。

PADS软件功能全面，能满足PCB设计众多需求。文中介绍的操作技巧，无论是格式转换、过孔开窗还是封装设计，都有助于工程师更好地运用该软件进行高效的PCB设计。
