PADS软件：PCB设计全流程与实用操作技巧

你是否在寻找一款能满足PCB设计全流程需求的软件？PADS软件就是你的不二之选。它涵盖从网表导入到文件输出的全方位功能，而且还有多种操作技巧，如导出DXF、导入图纸文件等，快来了解一下吧。

PADS中PCB如何导出DXF

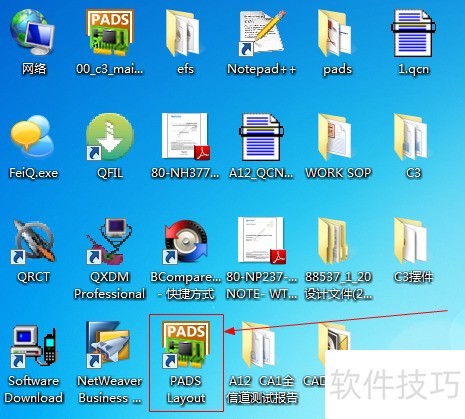

1、 首先打开PADS中layout工具，如图所示；

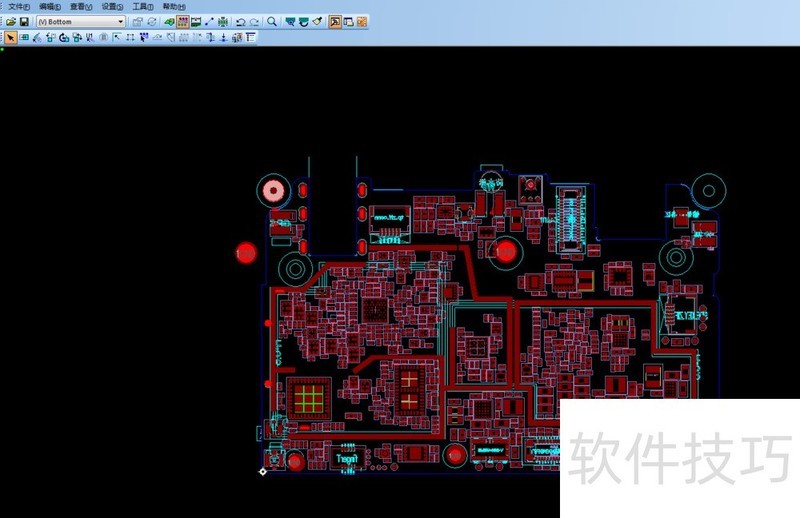

2、 打开PADS，打开对应的PCB layout视图，如图所示；

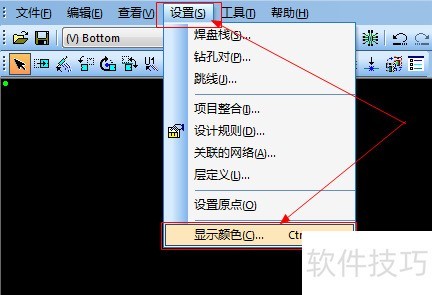

3、 依次打开设置，显示颜色界面，如图所示；

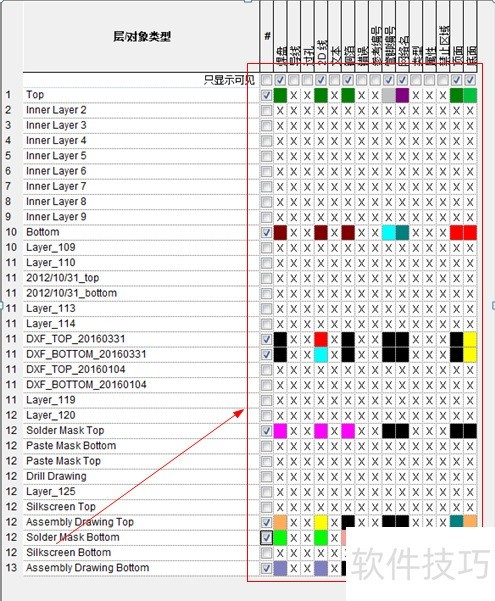

4、 颜色设置界面处，设置如图所示打钩；

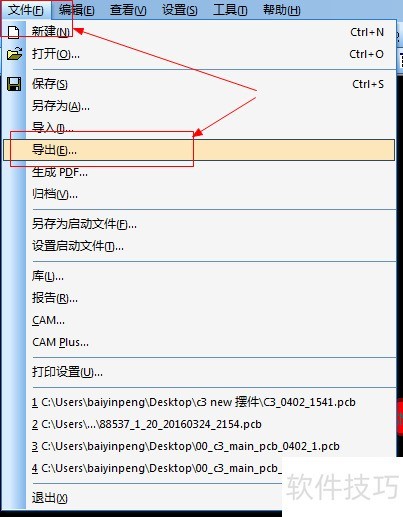

5、 选择文件，导出选项，如图；

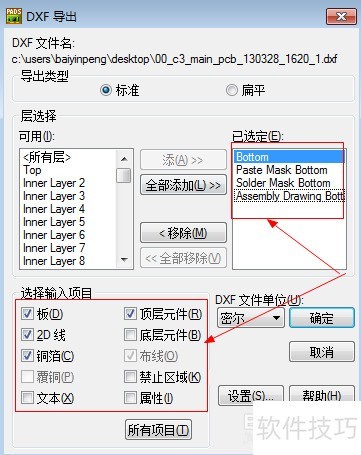

6、 选择要导出的格式，如图所示；

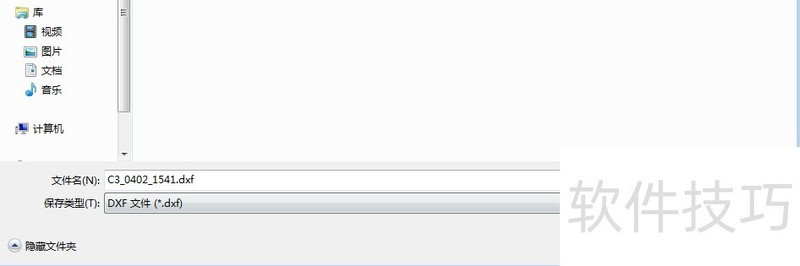

7、 点击下一步，然后设置如图所示：

PADS Layout如何导入结构图的图纸文件

1、 第一步：打开PCB工程文件，单击【绘图工具栏】，如图所示。

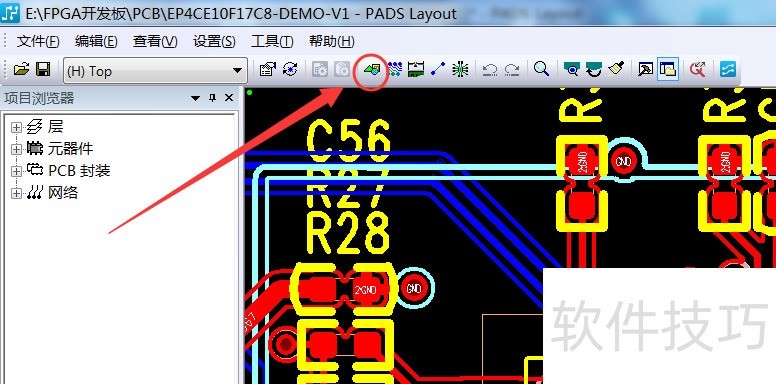

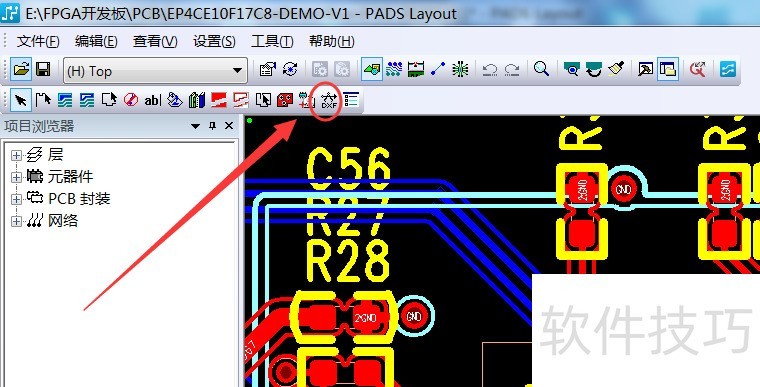

2、 第二步：单击【导入DXF文件】图标，如图所示。

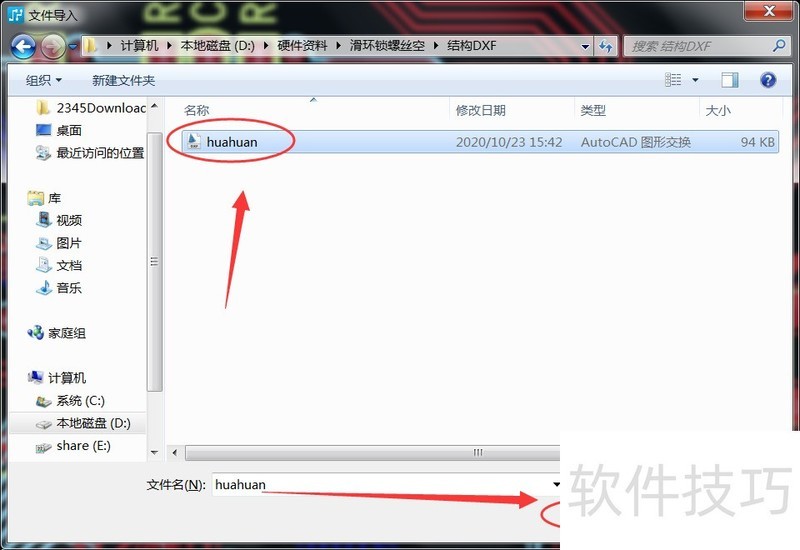

3、 第三步：找到结构文件存放的位置，选中，然后单击【打开】，如图所示。

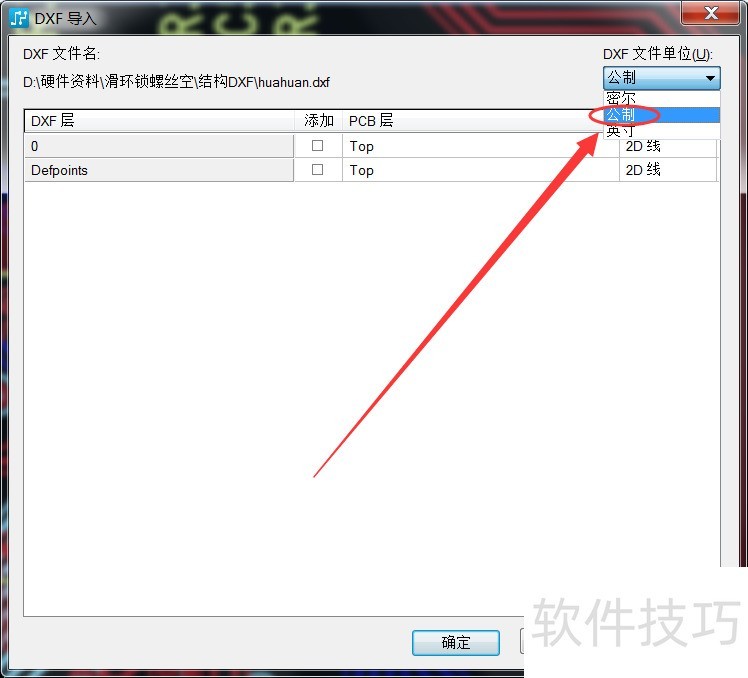

4、 第四步：在DXF导入选项卡里面单击选中单位为【公制】，如图所示。

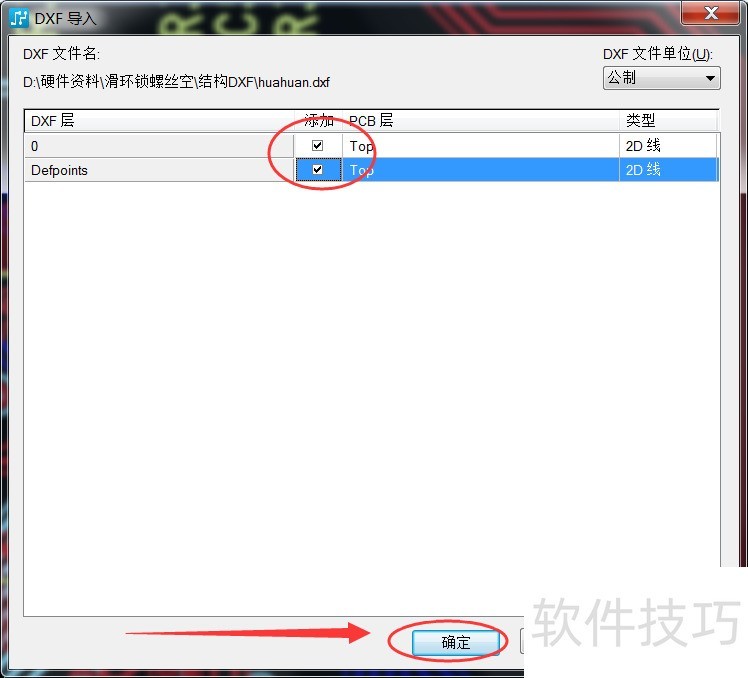

5、 第五步：勾选相应的层，然后单击【确认】，如图所示。

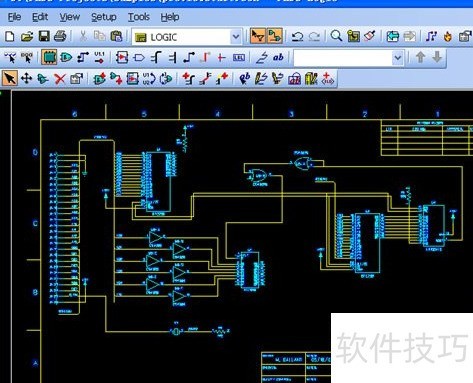

PADS Logic2007中文教程

1、 首先建立总线（Bus）?选择添加总线（Add Bus）图标。

2、 在某地方建立第一个点，然后拖动，拐角，拖动后双击鼠标后结束总线，添加总线（Add Bus）提示出现。

3、 键入Q[0：7]说明总线标号，然后选择ok，总线标号外框将粘连在光标上。

4、 ?移动到总线某一点，放置即可。

5、 然后连接到总线（Bus）?选择添加连线（Add Conneciton）图标。

6、 选择U1管脚，然后移动光标到左边。

7、 ?通过点击左键，连接到总线的一个竖直段处添加连线（Add Conneciton）提示出现，并带有一个网络名称Q0在字符区域内。选择OK,接受Q0网络名。

PADS软件功能强大，在PCB设计全流程中发挥重要作用。文中介绍的多种操作技巧能助力工程师更好地使用。掌握这些，可提高设计效率，让PADS成为得力设计工具。
