CAM350软件在设计领域堪称超值的制造分析工具，功能强大且应用广泛，信誉和性能超卓。它涵盖PCB设计到生产制程的完整流程，还拥有多种操作技巧，下面就为您详细介绍。

使用CAM350画出锣带

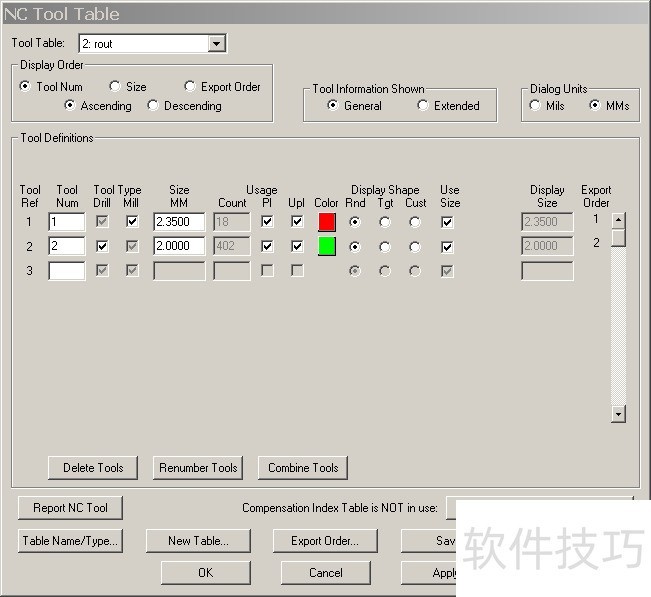

1、 打开CAM350软件，按File---import ---Autoimport，到相应目录调入已经存在的外形Gerber文件以及钻孔文件。2调入之后，将单位切换到公制MM。3将功能面板设为NC编辑模式，然后新建一个钻锣工具表， 这个工具表的名字可随意取，注意类型type那里要选择Either。4在新建的工具表里输入等会绘制锣带时需要的钻锣刀大小。通常按序号第一把刀是定位孔，此时应选择一把钻带中存在并且适合作定位用的刀来填，如果这一把刀的孔数不足够定位，后面依次增加。增加完之后，后面就是锣带的刀。

cam350自动做冶具

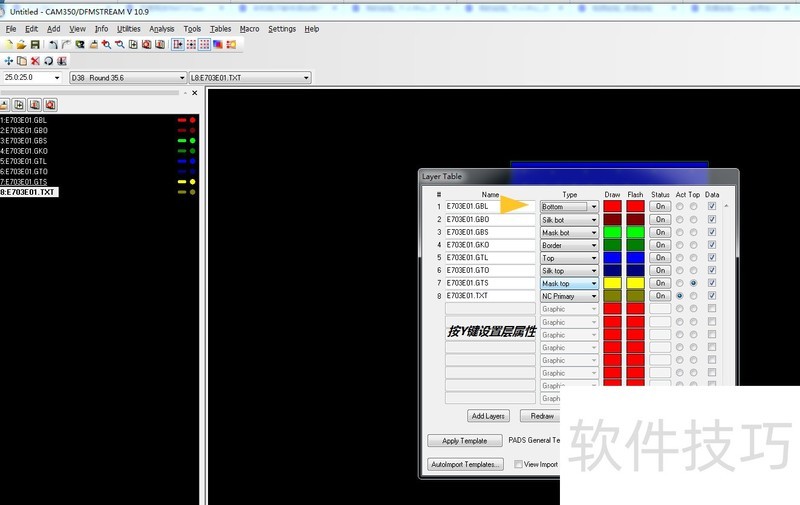

1、 打开软件：File-Import-AutoImport2删除不用设测点的导通孔的 mask top 和mask bot? (阻焊档点）3未删除导通孔的mask top 和mask bot4删除后导通孔的mask top 和mask bot5按Y键 设层属性?

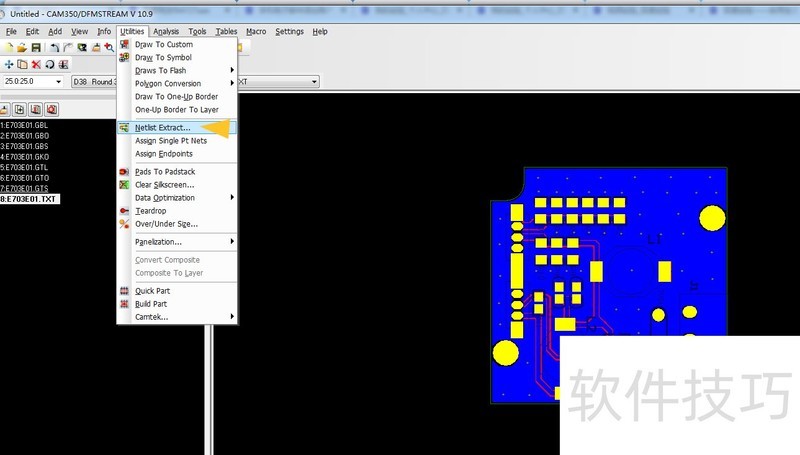

6、 网络分析:? Utilities-Netlist Extract...

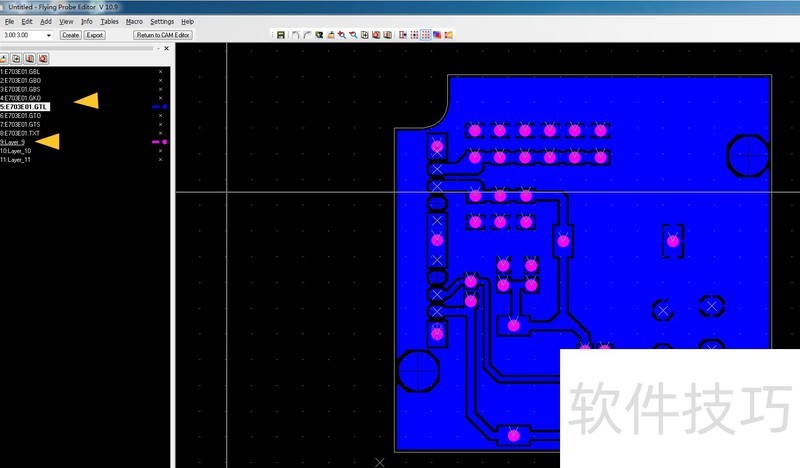

7、 创建测试点：Tools-Flying Probe Editor...8设置测点同探针大小后转成孔：File-Test point to Gerber9贴片的测试点：设置为1.35mm

如何在CAM350查看gerber文件

1、 双击图标打开软件

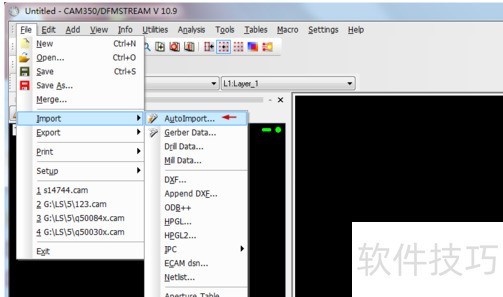

2、 自动导入：File-import -Auto import

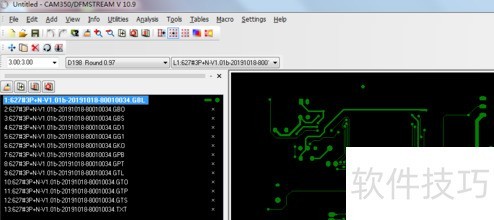

3、 选择文件4查gbl? 双击gbl层

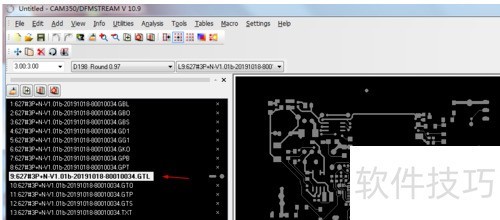

5、 查gtl 双击gtl层

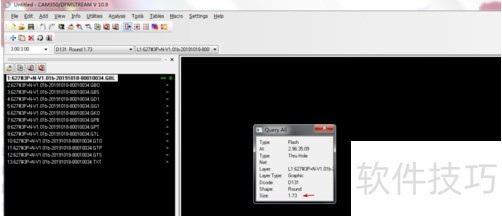

6、 查看大小现按Q 再点击要查看的（如焊盘线条等）

CAM350是一款功能强大、应用广泛且信誉和性能卓越的CAD软件。掌握文中提到的操作技巧，能让使用者在PCB相关工作中高效简化流程，发挥其制造分析工具的最大价值。
