CAM350快捷键操作技巧

CAM350软件在操作线路板Gerber文件时应用较多，下面示范一些常用操作技巧。

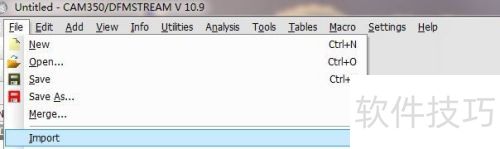

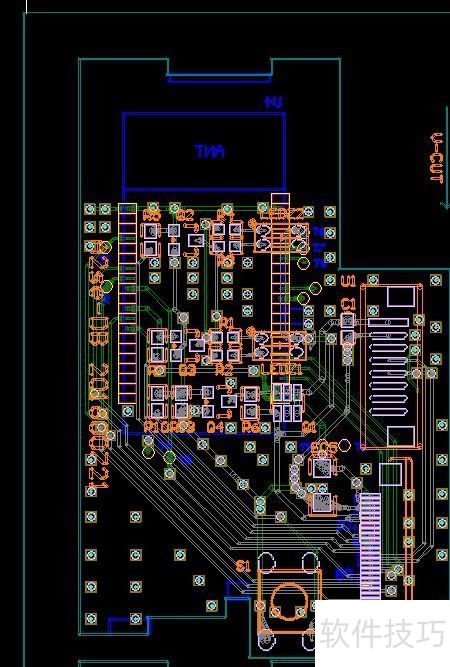

1、 打开CAM350软件，接着经由File->import->Autoimport这一菜单，导入一个PCB的Gerber文件。

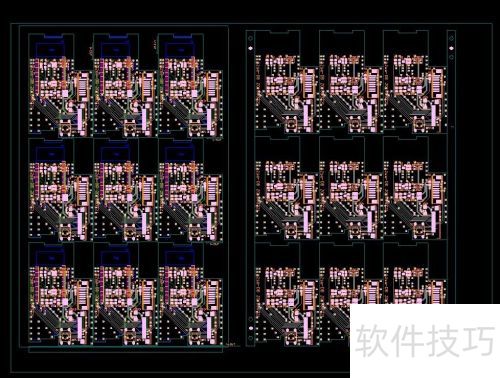

2、 按键盘右上角Home键，文件对象将自动缩放到当前视图窗口显示。

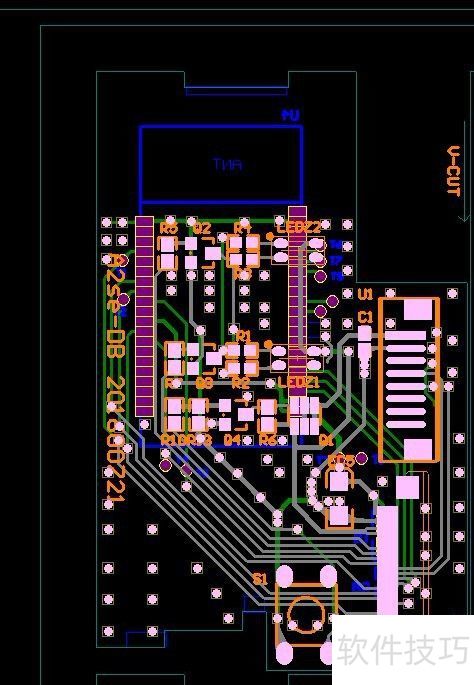

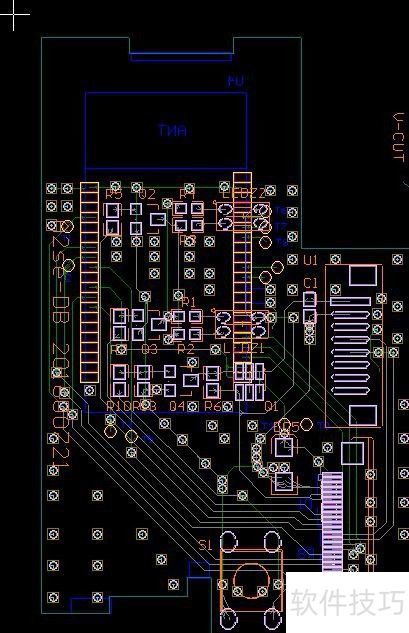

3、 按F键，图形可在填充、轮廓、线条模式间轮换切换，方便观察。

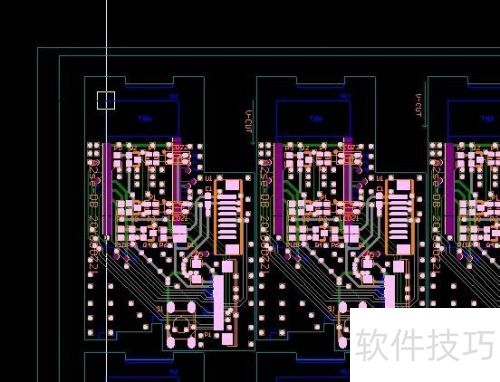

4、 按X键，光标将在45度、90度、小十字间轮流切换，以选合适的光标显示形式。

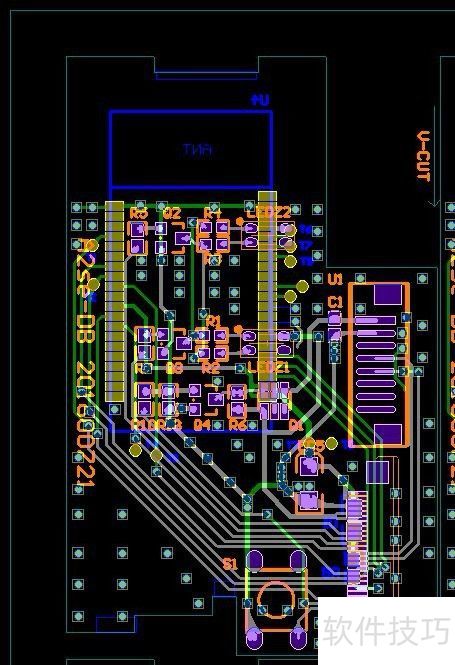

5、 按T键，图像可在正常与透明模式间切换，能直接看到多层图形。

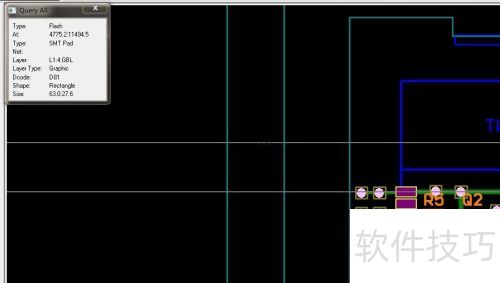

6、 按Q键能直接点击查询各焊盘的D码等信息；按Z键可捕捉焊盘等元件中心；按S键能捕捉栅格。

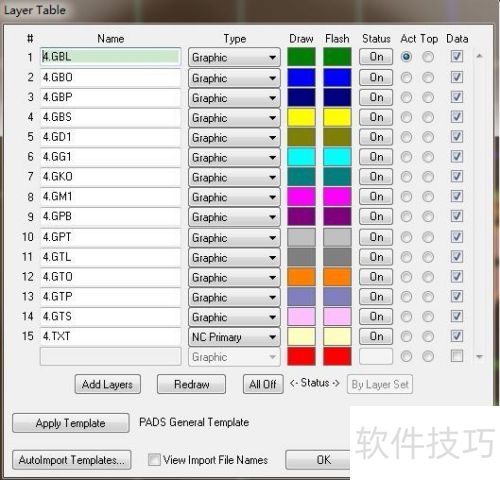

7、 按Y键能直接显示文件各层及其名字、颜色等层相关信息。
