如何用CAM350从Gerber中提取SMT元件贴片坐标

AD和Pads的菜单可直接提取元件贴片坐标。不过，PCB源文件需送到工厂转成Gerber来做工艺与拼版处理，在此过程中，工厂工程师可能会微调，这会使从源文件提取的贴片坐标失真，导致贴片误差和不良率上升。而本文直接从PCB工厂输出的Gerber文件提取坐标，这样更精准。

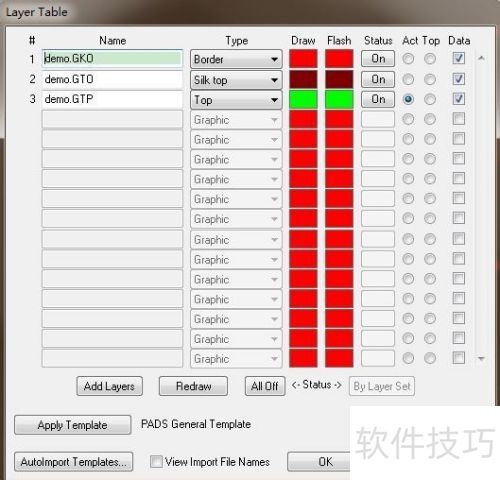

1、 在CAM350里自动导入Gerber文件的顶层、丝印层和边界层，正确设置各层类型后点击OK。

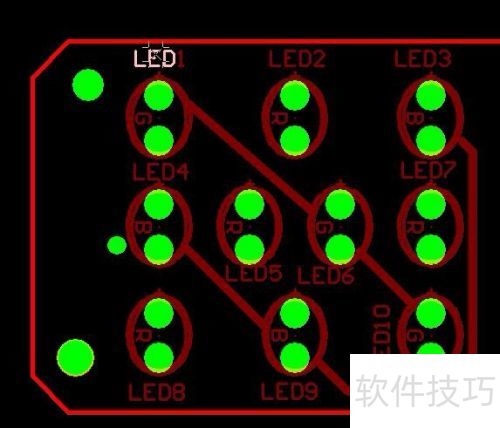

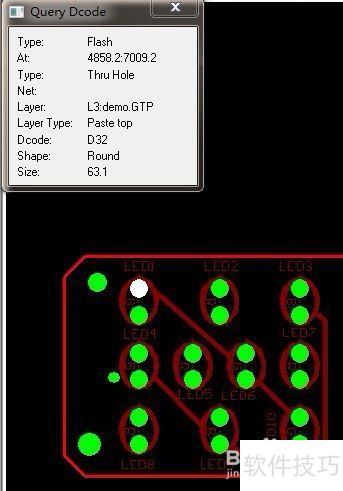

2、 通过Query查询Dcode，点击各个焊盘，确认是否为Flash（焊盘），若不是Flash，则要将其转换为焊盘（Draws to flash->iteractive）。

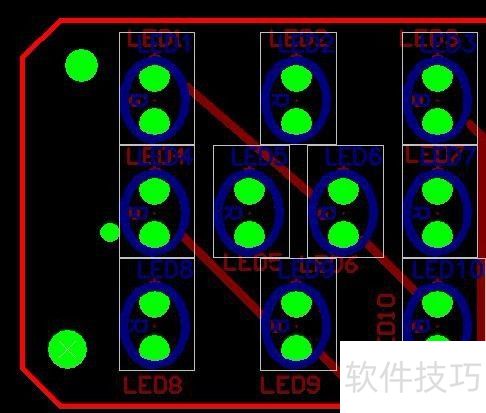

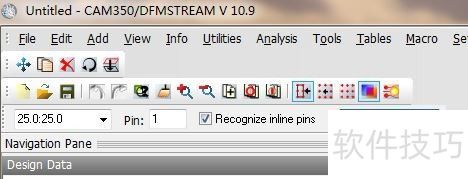

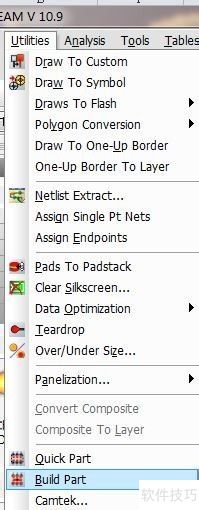

3、 点击Utilies（工具）->Build Part（构建部件），创建同种元件的封装形式。点击丝印字符后，框住整个焊盘（包括丝印框），再点击焊盘引脚，给焊盘引脚添加序列号。

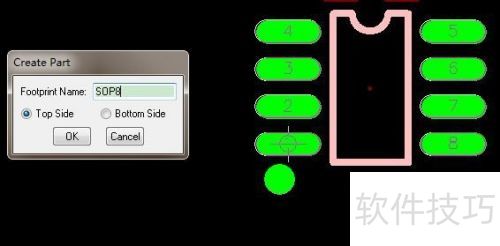

4、 鼠标右键单击确认，接着在弹出的对话框点击create，输入封装名后，点击OK确认。

5、 同样的方法，依次为其他元件的封装形式命名。

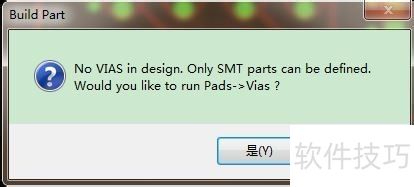

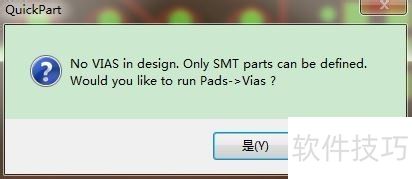

6、 单击Utilities（工具）中的Quick Part（快速部件），在弹出的对话框里点击是，调出之前做好的封装形式。

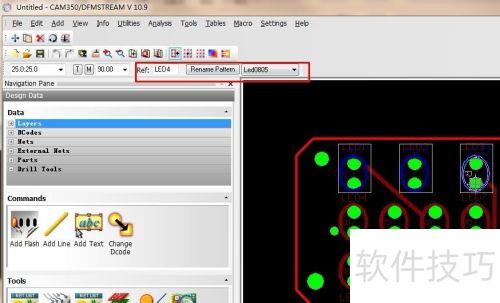

7、 在Ref后面的框内写上这种封装的初始编号，再将这种封装方式用于同类型元件，放置时编号自动增加且自动捕捉。

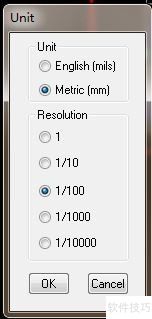

8、 将文件的单位设为公制，精度保留两位小数。

9、 设定所需坐标原点，所有元件坐标均相对于此原点。

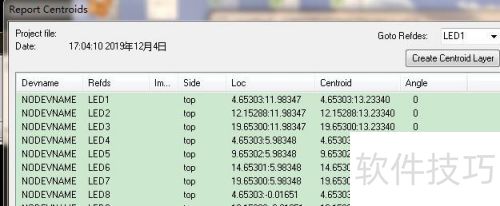

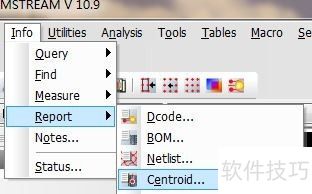

10、 选择信息->报告->质心，就能得到元件坐标，其可导出、打印，也能在Excel里再次编辑。
