巧妙利用AltiumDesigner中快捷键进行PCB设计

Altium Designer软件是电路设计人员常用的PCB设计软件，其界面友好且功能完备。Altium Designer虽有众多快捷键，但就完整的PCB设计流程而言，并不会用到所有快捷键。本文在阐述PCB设计基本步骤之际，穿插介绍常用或有用的快捷键使用方法，旨在让广大电路设计人员又好又快地设计出自己的产品。

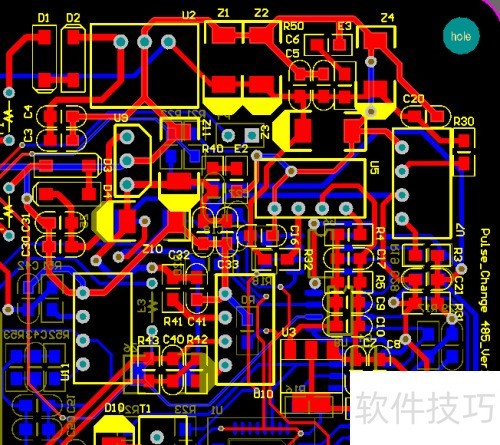

1、 在Altium Designer软件完成原理图设计后就会制作PCB。PCB生成后通常要重新摆放元件与连线。如下是某电路板重新摆放元件后的位置图。这时，可使用快捷键N H A来取消所有自动连线，这样操作界面会更清晰以便进行操作。

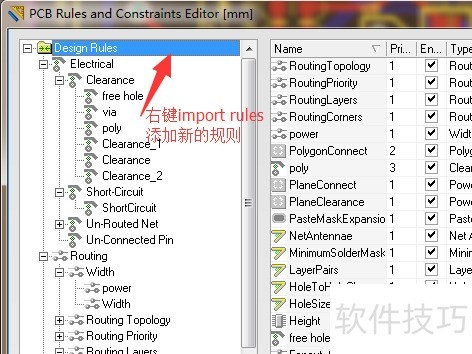

2、 2. 连线时可重新添加规则。新规则文件会规定导线间距、安装孔大小等参数，若导线间距过近，导线颜色会变为绿色。

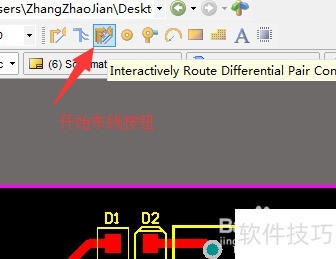

3、 3. 手动布线时快速加过孔。其快捷键为：走线时左键单击使走线停止，接着同时按ctrl与shift键，滑动滚轮就会出现一个过孔，随后可在另一板层继续走线。

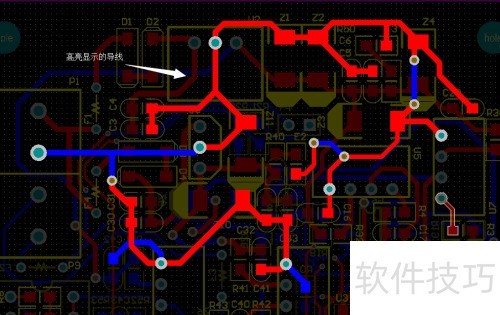

4、 4. 在布线的时候，若想知道某根导线连向哪里，按住ctrl键再用鼠标左键单击就行。这样，要查看的导线会高亮显示，便于查找错误。

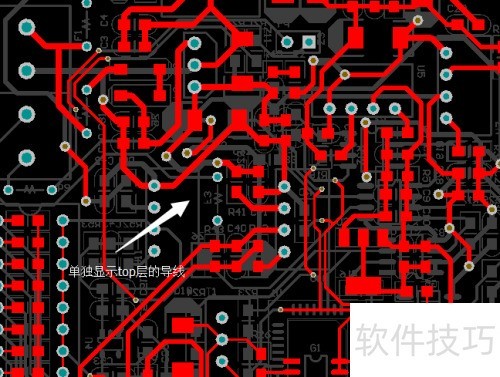

5、 5. 若要单独在toplayer或者bottomlayer层布线，可按shift + s快捷键来选择板层。同样，shift + s快捷键也能用于其他图层，像字符层之类的。这有助于聚焦单一目标，让设计更明晰，减少出错几率。

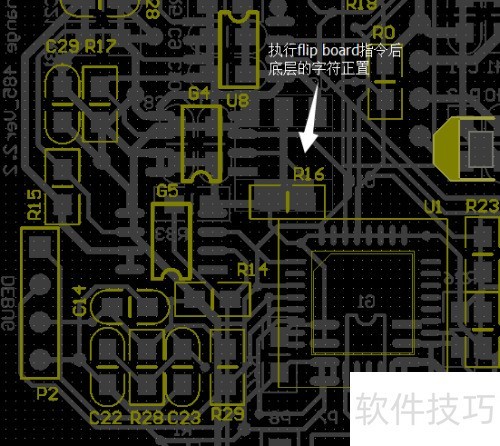

6、 6. 在绘制两层板时，bottomlayer（底层）上字符层bottomoverlay（底层丝印层）里的字符是倒置的，这会干扰我们判断位置。这时，执行菜单栏中的view（视图）>>flip boar（翻转板子）命令，就能让底层字符层正过来。
