AltiumDesigner中off grid pin/NetLabel怎么办
软件分类：CAD软件大小：2.26 GB时间：2023-06-05
软件介绍：Altium Designer 10是一款专门用于电路pcb设计的软件。altium designer 10可以把电路原理图设计、电路仿真、PCB绘制编辑、拓扑逻辑自动布线、信号完整性分析等技术进行融合。这款软件能帮助设计者提供新的设计方案，还能提升电路设计的质量和效率。
Altium Designer里出现off grid pin/NetLabel该如何处理？下面是解决办法。
1、 打开AltiumDesigner后，点左上角的DXP，就像下面图里展示的那样。

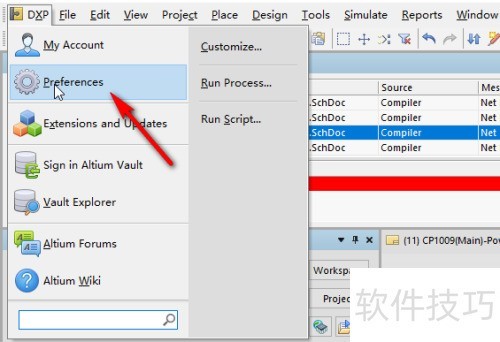

2、 点击菜单里的参数选择（Preferences），就像下图展示的那样。

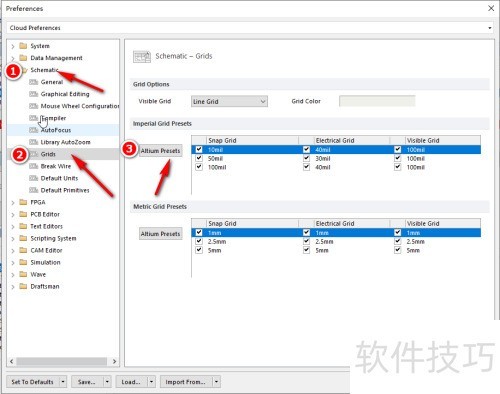

3、 在Preferences（参数选择）界面按如下操作修改栅格点尺寸：可使用默认设置，也可改为1mil，然后点击确定，操作。

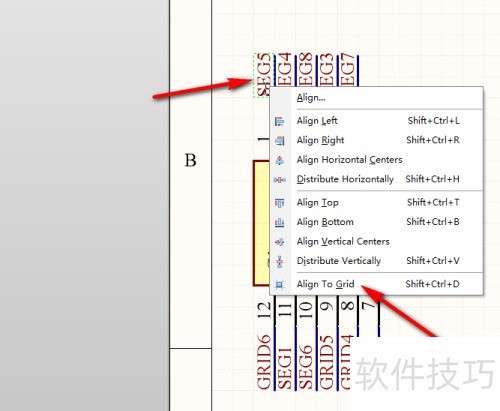

4、 也可直接按快捷键A - G，手动将grid对齐，所示。
