pads如何删除倒角

在项目研发设计里，原理图设计好后，手动添加关键物料清单工作量很大，容易出错。用PADS设计原理图时，可借助工具导出BOM，方便且能避免出错。下面就来介绍一下相关方法。

1、 首先开启PADS，打开一个示例原理图，再选择要打开的原理图即可。

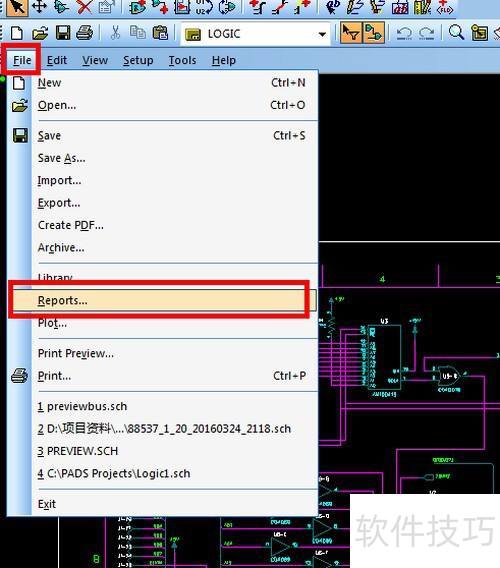

2、 ，在File下拉菜单中选择Report选项。

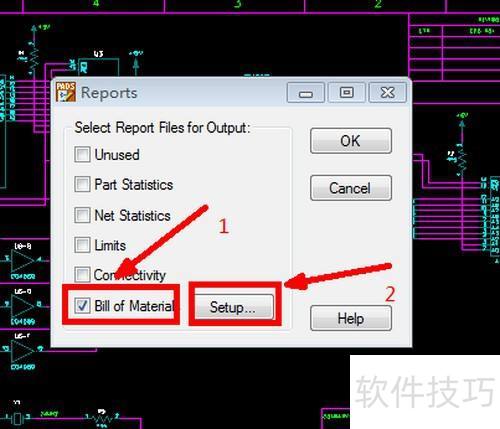

3、 在Report窗口里，勾选BOM选项；再选择set up并确定具体的配置。

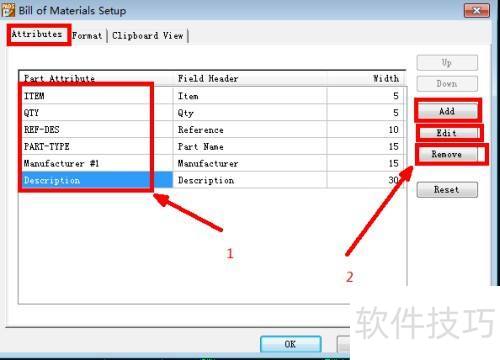

4、 在BOM Setup窗口里选择Attributes，就能添加或删减BOM所需配置信息，按具体需求操作删减即可。

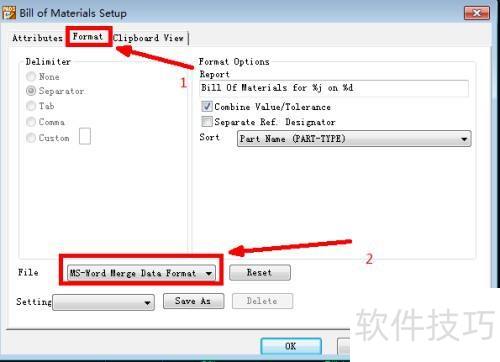

5、 在BOM Setup窗口里，选取Format选项，再选相应的word格式，这样之后导出BOM时，能便捷地转换为Excel格式。
