PADS是常用的PCB设计软件，接下来给大家讲讲在PADS里怎么设计标准插件电容封装。

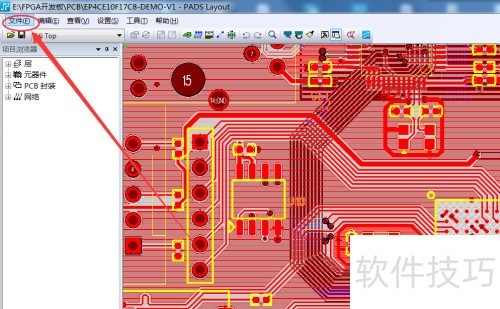

1、 首先打开PADS Layout软件，然后单击选项，情况所示。

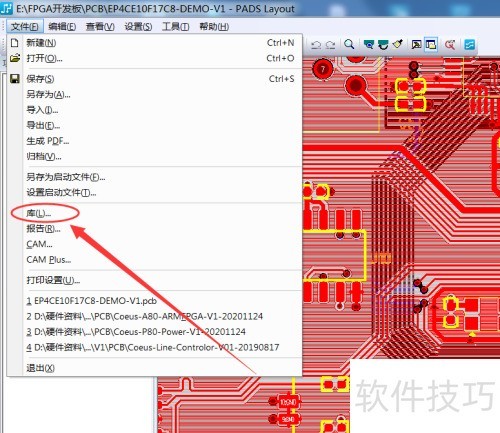

2、 第二步：点击选项，具体所示。

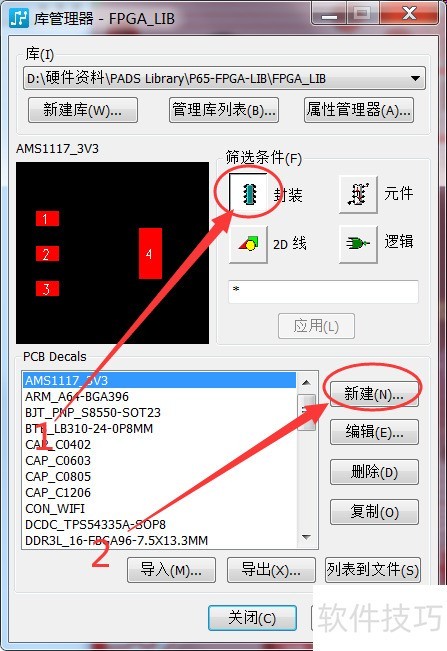

3、 第三步：选中选项并单击，再点击按钮，如示例图所示。

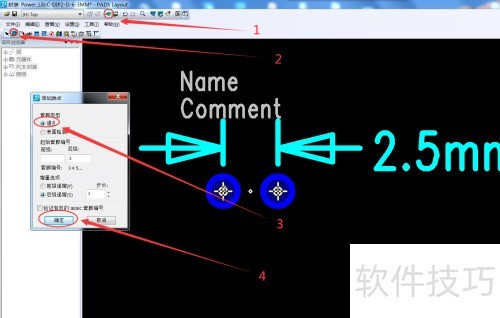

4、 第四步：添加插件电容的两个焊盘引脚，焊盘间距见图示。

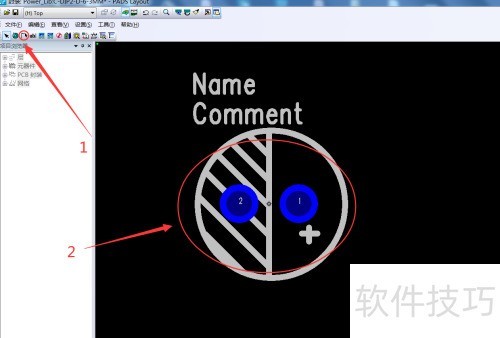

5、 第五步：添加插件电容封装丝印，要注意正负极的区分，详见图示。

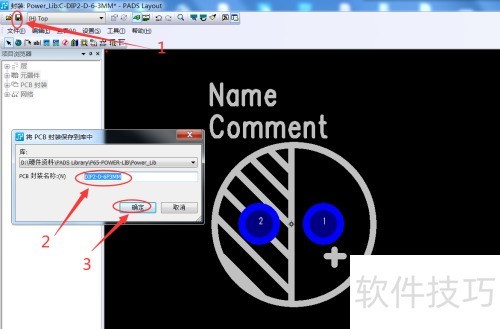

6、 第六步：点击保存，输入插件电容封装名，再点击，这样就完成插件电容封装设计了，所示。
