CAM350导入GERBER文件的方法

CAM350是一款用于打开和查看线路板设计文件的软件，由layout工程师设计完成。

1、 打开CAM350 10.5软件，其图标如下所示。

2、 选择菜单：文件->导入->自动导入

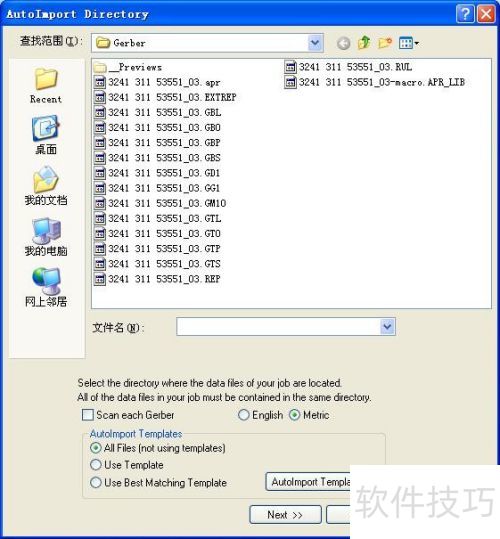

3、 选择Gerber所在文件夹，点击Finish按钮即可完成加载。

4、 Gerber文件打开后，各层以不同颜色区分。

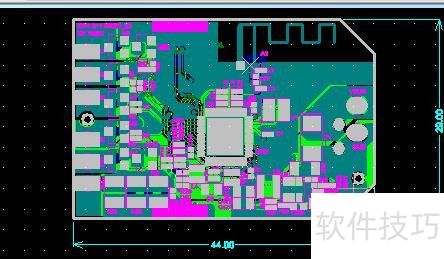

5、 立即查看PCB版，显示或隐藏无需的图层。

6、 操作步骤：依次选择Design Data→Layers，然后选取目标图层进行操作。

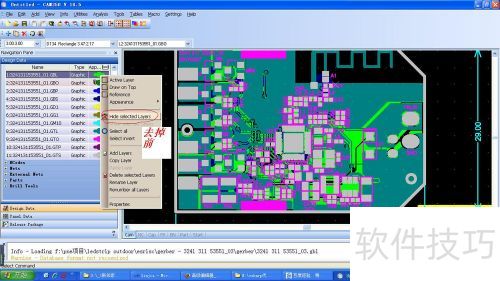

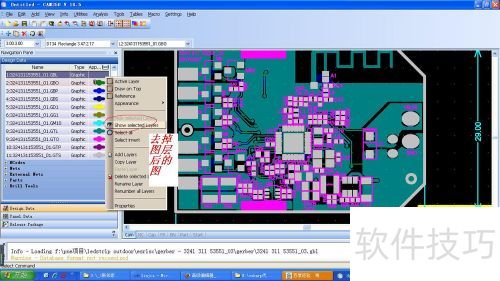

7、 右键单击以隐藏所选图层

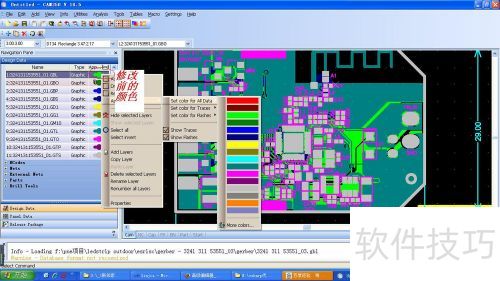

8、 更改图层颜色的具体方法所示。

9、 第一张图片呈浅绿色调

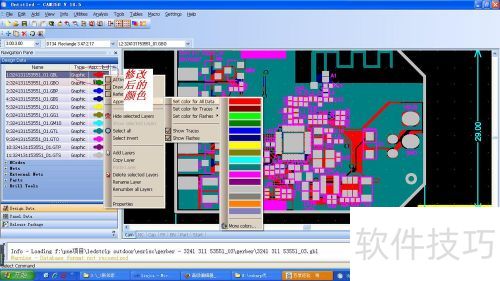

10、 第二张图调整后颜色变为红色。
