Multisim如何仿真双向可控硅

相信不少朋友都遇到过这样的情况：在Multisim中仿真单向可控硅相对简单，但尝试仿真双向可控硅时，却常常无法看到预期的效果。这时可能会怀疑电路原理是否存在问题。但实际上，可控硅的原理在应用层面并不复杂，问题的关键在于Multisim中的元件并非全都支持仿真，而且对部分元件的仿真能力十分有限，这可能是它的一些不足之处。不过，如果感兴趣的话，可以按照以下介绍的方法尝试一下双向可控硅的仿真操作。

1、 首先，打开Multisim软件，在工具栏中找到并点击二极管符号。

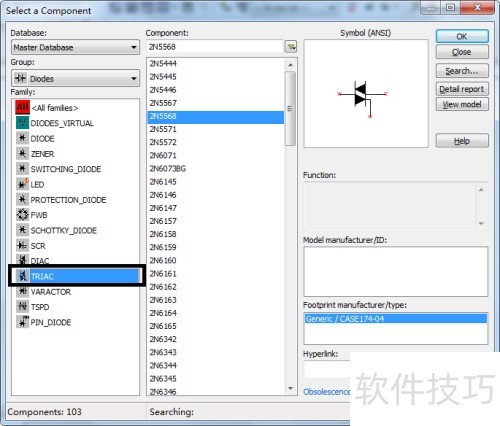

2、 第二步：在弹出的Select a Component窗口中选择TRIAC，右侧会显示可控硅的具体型号、符号及模型类型。需要注意的是，此时的Model manufacturer /ID栏是空白的，并且Symbol符号为黑色，这表明该模型不具备仿真功能。只有当Model manufacturer /ID显示具体参数，且符号呈蓝色时，该元件才支持仿真功能。

3、 第三步：在Component中任选一个元件，按下向下键，留意右侧Symbol符号的颜色及Model manufacturer /ID。当Symbol变为蓝色，且Model manufacturer /ID显示具体型号时，说明该元件可进行仿真。需要注意的是，不要一直按住向下键不松开，因为切换速度过快，很难观察到元件颜色的变化过程。

4、 第四步：先选定双向可控硅，再选择其他元件，构建你想要的电路。注意，图中灯泡为100V规格，电源也必须是100V，否则灯不亮。此外，可控硅触发后需供应交流电，否则无法正常关断。

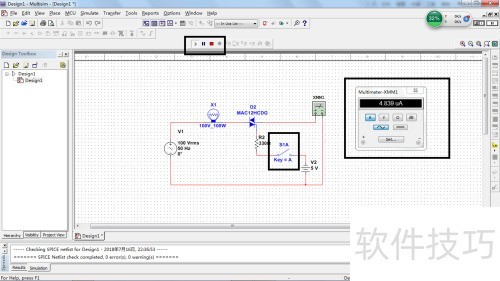

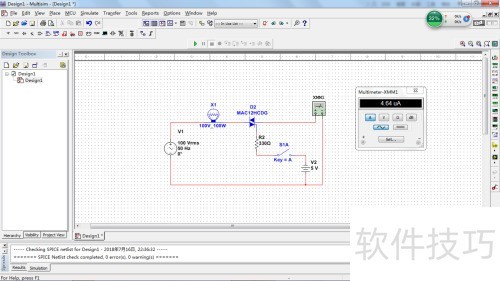

5、 第五步：点击开始按钮进行电路仿真，可见开关断开时，灯泡X1熄灭，电流表显示电流接近于零。

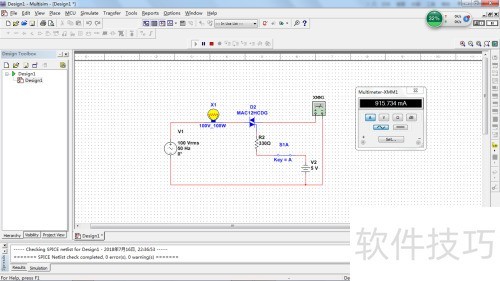

6、 第六步：闭合开关S1A后，灯泡点亮，电流表显示数百毫安电流。
