multisim教程

Multisim的使用教程。

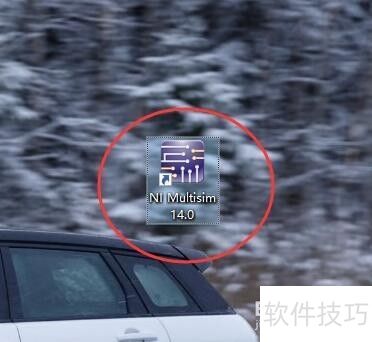

1、 先打开Multisim软件，双击其快捷图标即可。接下来我们要做一个LED的测试电路。

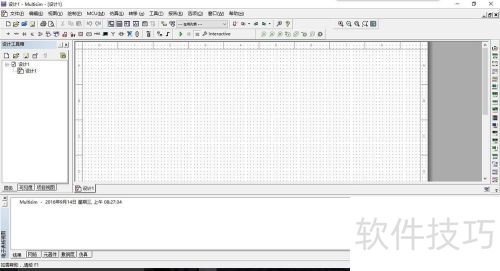

2、 已打开Multisim软件，来到其软件窗口。

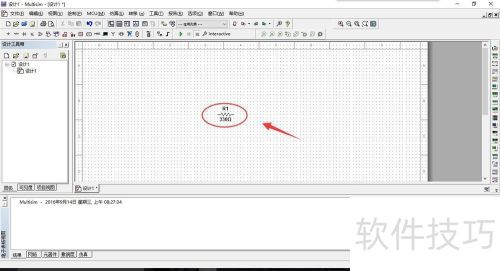

3、 先在工作区放一个电阻，再于菜单栏找出电阻图标。

4、 然后用同样的方法放置一个发光二极管，二极管颜色可自选，选个自己喜欢的就行。

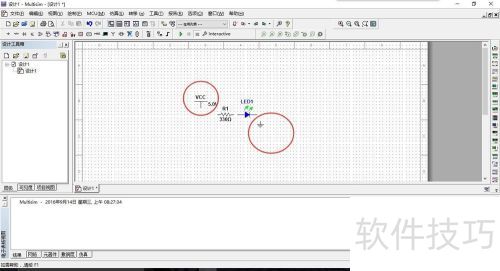

5、 接着点击电源图标，用5V电源和GND给二极管供电。

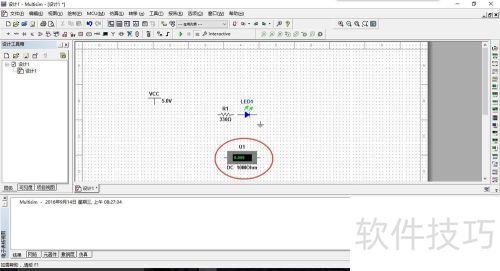

6、 在仪表菜单点击找到电压表，再把电压表置于合适位置。

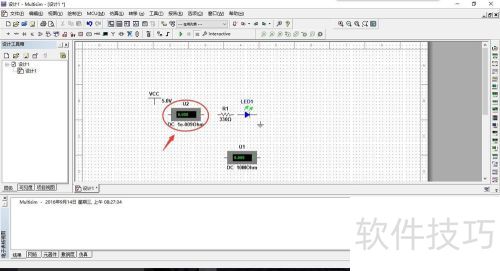

7、 在仪表栏开启电流表，把它串接进电路。

8、 元件放置完毕后就能连线了，连接好元器件再检查错误，无误即可进行仿真。

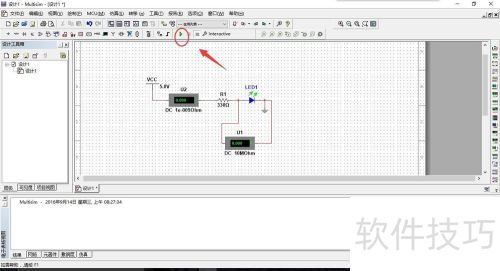

9、 单击运行按钮即可进行仿真，此时能看到仪表参数以及电压电流信息。

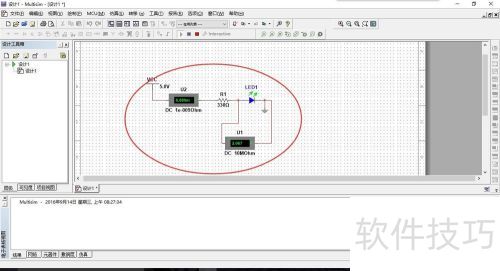

10、 现在就能获取电压电流的信息了。

11、 在电路里加个开关，就能控制二极管亮灭，从而看到不同效果。

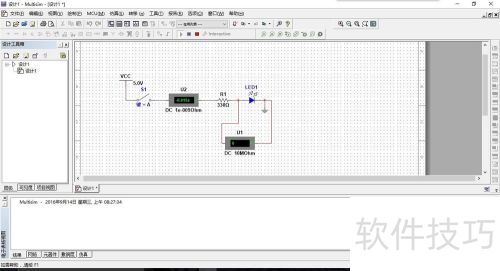

12、 当下开关闭合，二极管亮起，就能看到电压电流信息了。

13、 本经验仅供参考，如有欠缺之处还望见谅，有疑问可留言，会及时解答。
