Protel99SE　如何美观铺铜

PCB布板是一门艺术，不仅要确保电气连通，还要追求美观。接下来，就教大家使用Protel99SE铺铜，设计出一块精美的PCB板。

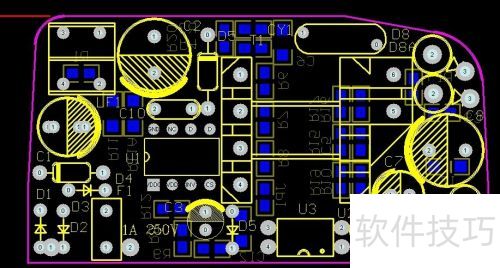

1、 摆放好元件位置，这是布线前的重要步骤。

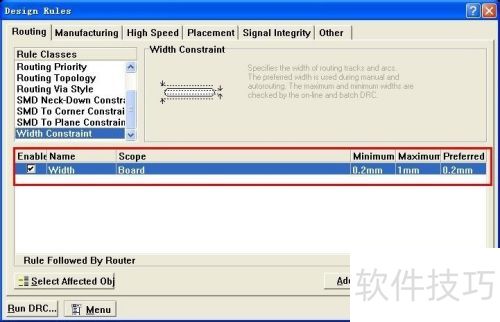

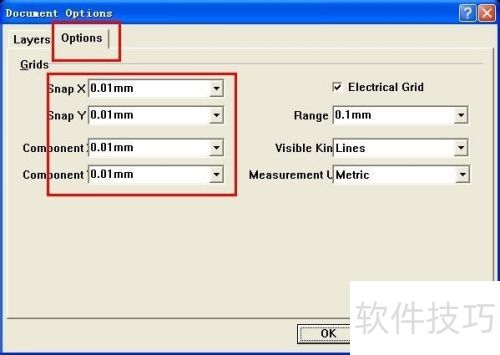

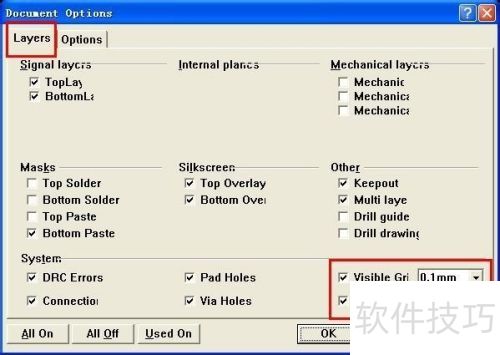

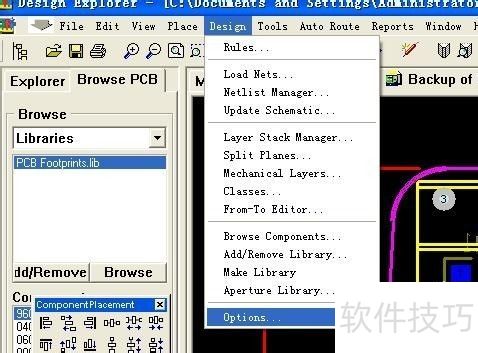

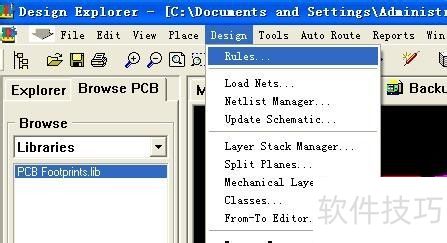

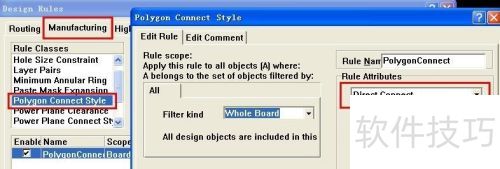

2、 为优化布局，先配置软件功能。首先设置网格，参数依据个人习惯和PCB板尺寸调整。接着设定线宽及铺铜相关选项，按照具体需求进行配置即可。

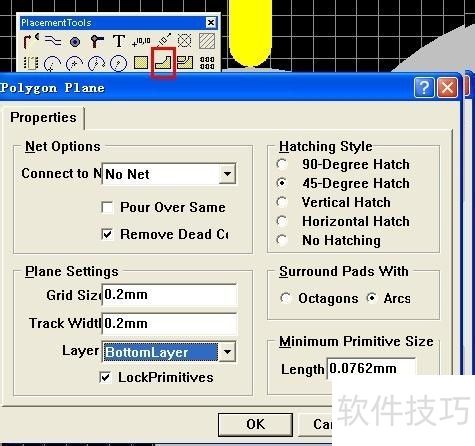

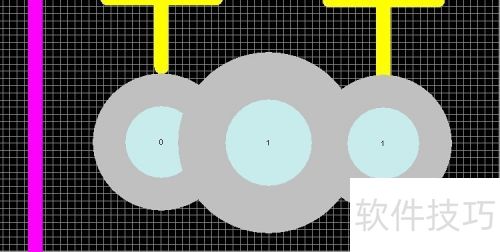

3、 开始进行布线工作。基本原则为：电源线尽量选用粗线，而信号线通常统一粗细即可，例如全部采用0.3mm或0.5mm。我通常的习惯是，除了连接IC引脚的线路外，其余部分尽可能使用铺铜（适用于电源板）。点击铺铜功能图标，随后在弹出的对话框里设置相关参数，接着开始铺铜操作。将PCB画板放大，以便看清栅格，这样便于精确对齐线路。

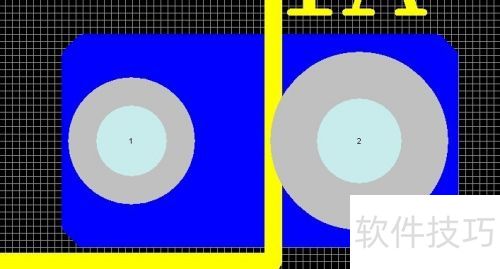

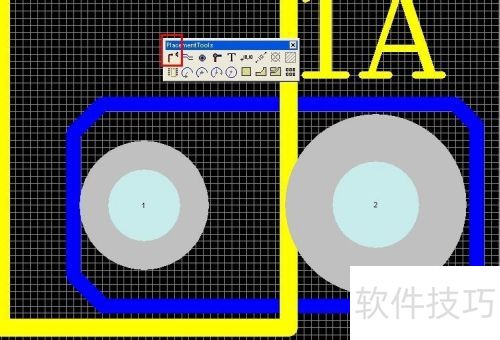

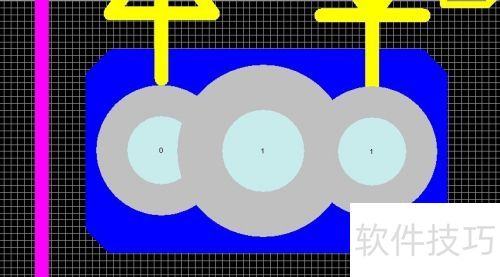

4、 直接铺铜可能造成线条不直，影响效果。建议先用线条勾勒出铺铜区域的外框，再进行铺铜，这样能避免铺铜不整齐的问题。注意边框线条的宽度需与铺铜线宽保持一致。

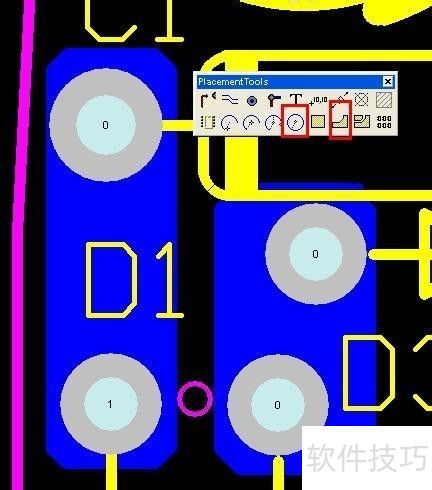

5、 布线时，不确定两线间距是否足够，可在两焊盘间画圆，直径即为间距。放置元件时常用此法，避免元件间距不足的问题。

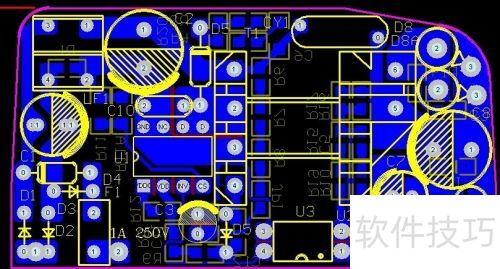

6、 其余部分依上述方法铺铜，即可获得一块美观的PCB板。
