protel99se画原理图

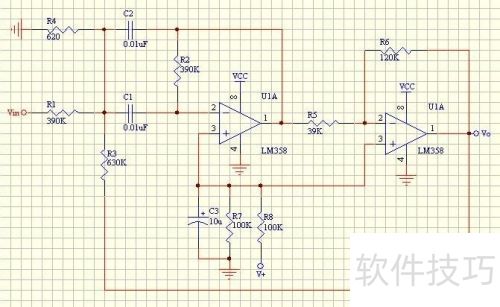

对于电子行业从业者而言，画电路图是必备技能。接下来分享一下如何用Protel99se画电路图，以如下示例图为例，用Protel99SE逐步将其画出。

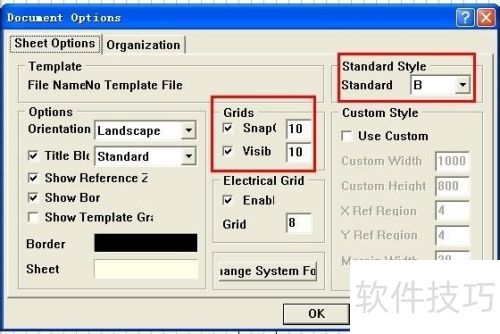

1、 新建工程后，新建filter.sch文件并进入电路图画图页面。接着设置图纸大小与棚格，在菜单栏点击Design - options，于弹出的对话框依据实际需求设置大小。

2、 首先要导入元件库，点击软件左侧Browse下方的Add/Remove，在弹出的对话框里选择所需的元件库。通常软件会自动导入Miscellaneous Devices.lib库（常用元件库）。若在库中没有找到想要的元件，还可以自行创建。

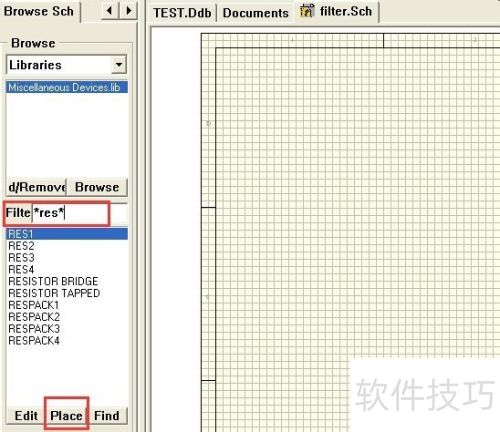

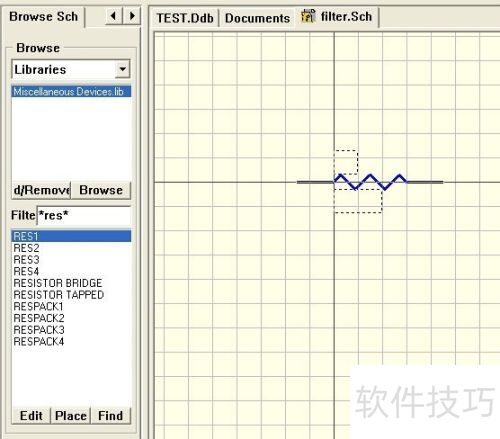

3、 开始放置元件。既可以先放置电阻，也能先放置其他元件。在Filte里搜索电阻*res*（*为通配符，搜索时需加上），选中res1，点击Place后拖动鼠标，电阻就会跟着鼠标移动了。

4、 此时按下键盘的Tab键，就会弹出设置电阻的对话框。其中FootDrint是电阻封装，如果只是绘制电路图，后续不画PCB的话，封装可以不设置；Desianate为元件位号；Part是元件的电性参数。设置完成后，在要放置元件的地方点击左键就行，能连续点击左键放置。不再放置时，按键盘上的ESC键或者点击鼠标右键即可。

5、 放置其他元件时，于Filte里搜索电容*cap*、运放*lm*。元件参数设置与电阻设置相同。元件放置完毕后要摆放好位置，力求美观。

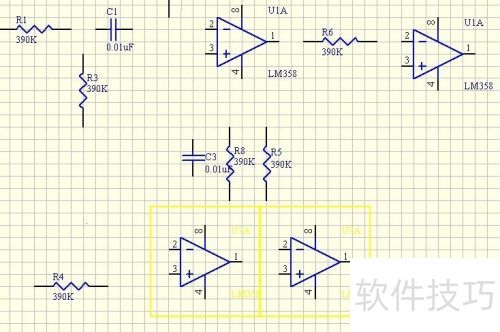

6、 在摆放元件位置时，若元件数量不足就按上述步骤增加，多了则删除。删除方法有多种：其一，左键单击元件选中后按Delete键，此方法只能删单个元件；若要删除较多元件，可拖动鼠标全选中，按alt+delete键就能删除，这种方法适用于删除大片元件，按X+A键可取消选择。另外，按E+D键更好用，鼠标出现光标后点击要删除的元件即可删除，可重复操作，不再删除时按ESC键或鼠标右键。

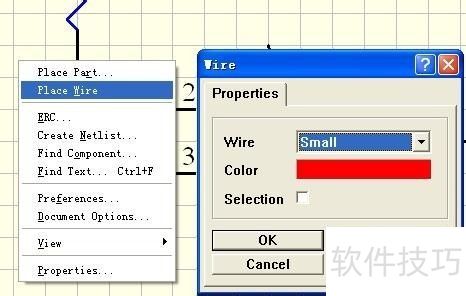

7、 连线操作如下：在菜单栏中选择Place--wire，或者在设计面点击右键后选择Place Wire来开始连线。要是想更改线的大小与颜色，在画线时按Tab键，于Wire对话框中进行设置。连线完成后，放置电源和地，在菜单栏选择Place--Power Port，再按Tab键设置就行。

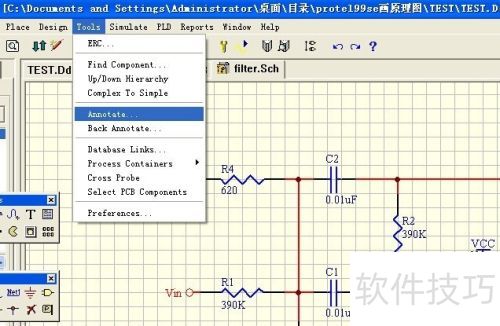

8、 若想让元件位号按一定顺序排列，像从左到右或者从上到下这种。可在菜单栏的Tools--Annotate处操作，在弹出的对话框里的Re - annotate Method下选择1 - 4号。右侧的图可进行预览。

9、 设置元件的参数与位号，修改后检查，无问题保存即完成绘制。
