protel99SE中如何放置输入（输出）端口？

protel99SE是个很实用的软件，今天就给大家讲讲在protel99SE里设置输入/输出端口的方法。

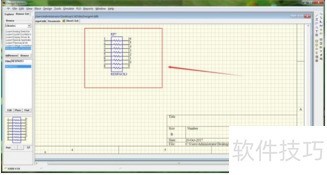

1、 在原理图里放置一个排阻。

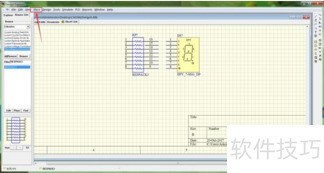

2、 选择/命令。

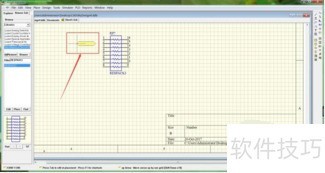

3、 运行输入/输出端口放置命令时，光标变为十字状，黄色菱形I/O端口随之出现。

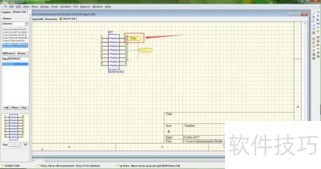

4、 把光标挪到与导线有电气连接之处，按鼠标左键，确定I/O端口一端的位置，再移动光标到恰当位置，按鼠标左键就能完成当前I/O端口的放置。

5、 鼠标右键单击，系统将退出I/O端口放置状态。

6、 将放置好的I/O端口用鼠标左键双击，会弹出端口属性对话框，修改名称后点击OK按钮即可。

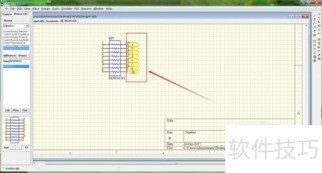

7、 按相同方法设置、放置其余I/O端口，最终结果所示。
