PADS Layout如何导入结构图的图纸文件
软件分类：CAD软件大小：142.95 MB时间：2023-01-04
软件介绍：PADS Layout/ Router支持完整的PCB设计流程，涵盖了从原理图网表导入，规则驱动下的交互式布局布线，DRC/DFT/DFM校验与分析，直到最后的生产文件（Gerber）、装配文件及物料清单（BOM）输出等全方位的功能需求，确保PCB工程师高效率地完成设计任务.
PADS Layout是常用的PCB设计软件，常与结构图结合使用以完成设计，下面为大家介绍相关方法。

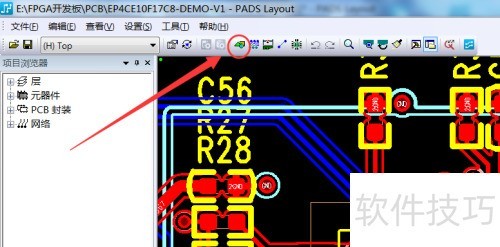

1、 首先，打开PCB工程文件，点击绘图工具栏，所示。

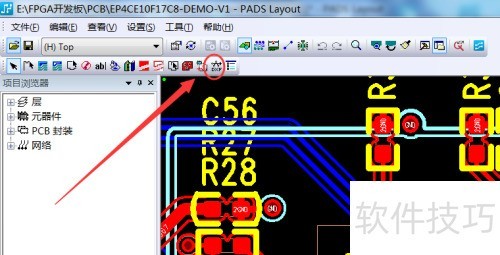

2、 第二步：点击图标，所示。

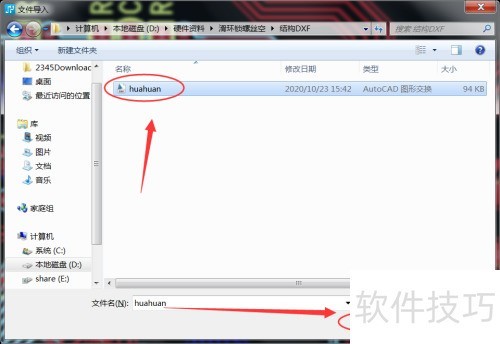

3、 第三步：定位结构文件存放位置，选中后点击，所示。
4、 第四步：在DXF导入选项卡中，单击选择单位为公制，所示。
5、 第五步：选中对应图层，点击按钮，所示。
6、 结构图的图纸文件已成功导入PADS Layout，所示。
