如何学习Protel99SE原理图

每个想学习电子知识的人，设计人员更是如此，这个软件是最基础且必须学习的。下面我从最简单的入门知识讲起，告诉大家如何学会并掌握它。

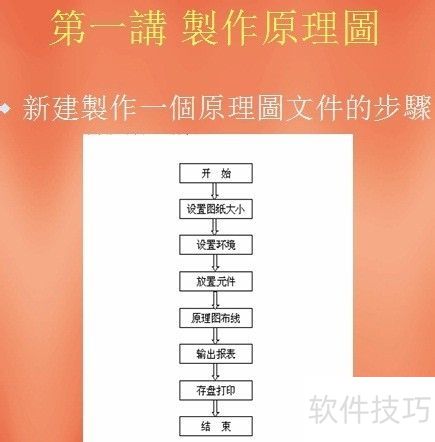

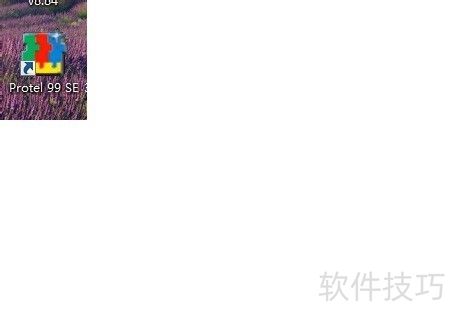

1、 电脑要先安装好Protel99SE软件，我们预先用方框图展示制作原理图文件时所需的操作步骤。

2、 双击软件后出现如下环境，我们在FILE下拉菜单中选择NEW。

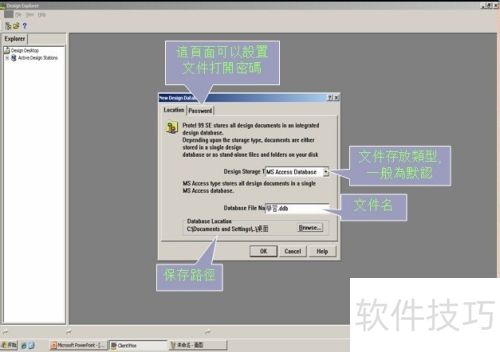

3、 选择NEW后会出现一个对话框，文件类型不用改。我们把文件名改成自己方便下次查找的名字，我写的是学习.DDB，后缀不要改动，存放路径可按个人意愿选择，比如D盘等都可以。

4、 点击OK后，，我们双击文件夹即可。

5、 然后我们点击原理图文件的图形，再点击OK，新建原理图文件夹的步骤就完成了，所示。

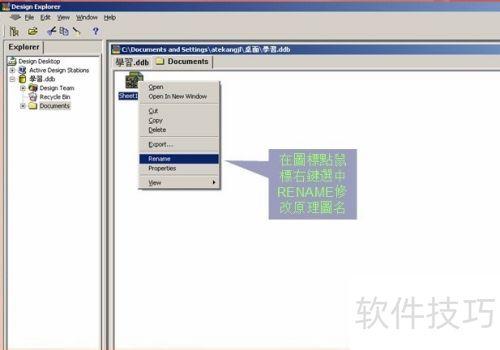

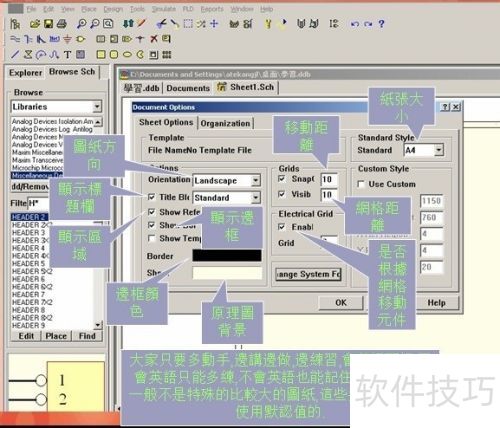

6、 接着，我们可在原理图文件夹上右击，再选择Rename改成自己心仪的名字，改完后点击空白处即可。随后双击它，就能正式进入原理图编辑页面了，各地方的标示所示，最后点击OK。

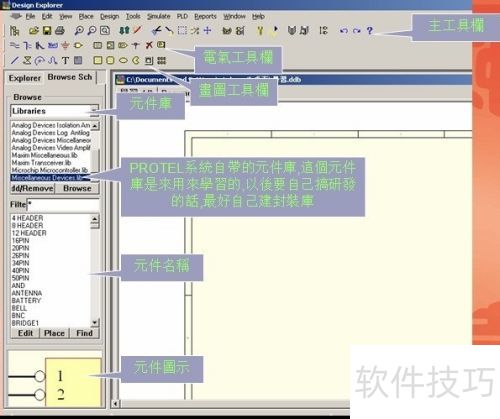

7、 进入原理图编辑界面后，先了解几个重点菜单与快捷图标的作用。

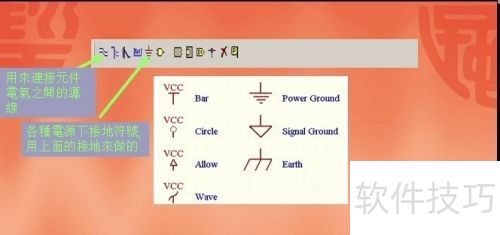

8、 下面这几个快捷菜单是我们经常使用的，像导线连接之类的。

9、 好，现在大家能放置元件了，像电阻RES1、电容CAP之类的。根据电路需求放置，例如电阻RES1，10K，0805规格的。

10、 按照原理图放置好元件后，调好各项参数，放置元件后按空格键调节元件方向，再用导线对元件进行电气连接。

11、 好了，原理图已完成。其实内容虽多，但操作很简单。大家要多动手，熟能生巧。若有不懂之处，可以来问我。
