CAM350如何使用层对齐功能
Gerber文件中部分层可能存在错位,需使用对齐命令完成层间对齐操作。
1、 双击CAM350图标,通过文件->自动导入功能,选择PCB的Gerber文件导入,会发现文件层次错位。

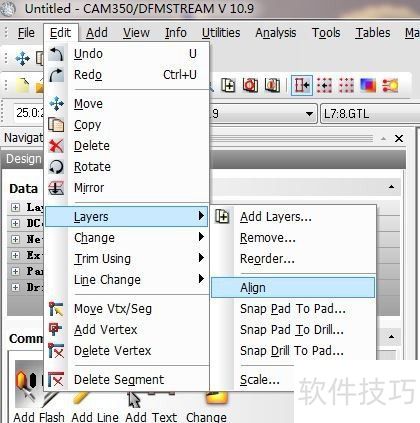

2、 点击菜单编辑->图层->对齐,然后执行Gerber的对齐操作。

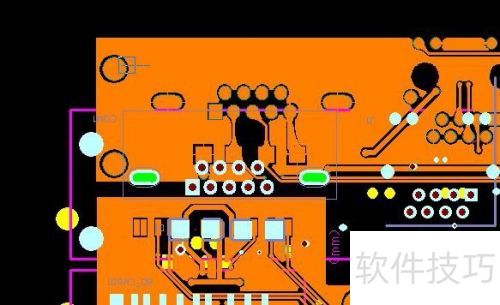

3、 单击菜单后,留意状态栏提示。先选择对齐点,再右键提交。后续图层将以该点为定位基准。

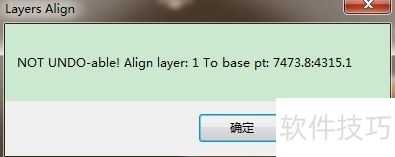

4、 留意状态栏提示文字,选取要对齐的图层与目标对齐点,该点将与步骤3中的对齐点重合。右键单击两次提交,于弹出对话框中最终确认。


5、 两个需要对齐的层已经对齐,若有其他未对齐的层,请重复上述步骤完成对齐。
