PADS格式PCB转换成Allegro格式方法

PADS与Allegro是许多大企业常用的PCB设计软件，工作中时常涉及两者文件格式的互转。以下是将PADS文件转换为Allegro格式的具体方法。

1、 在PADS Layout中开启待转换的PCB文件，随后选择菜单栏的文件~导出选项。

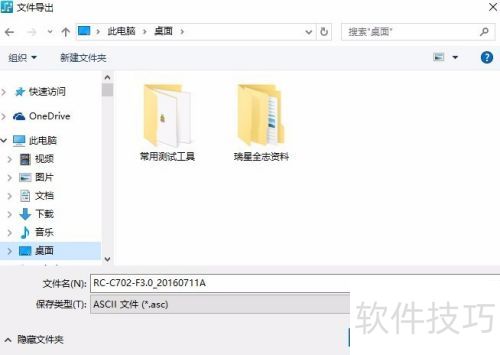

2、 选定保存路径后，点击保存按钮即可。

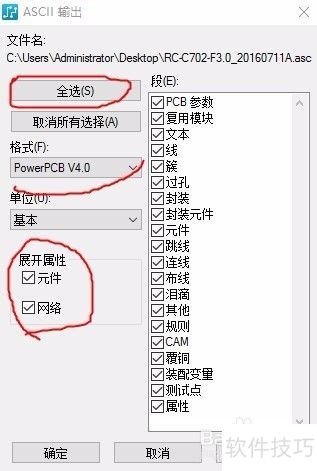

3、 接下来的设置里，点击全选，选择power PCB 4.0格式，展开后勾选元件与网络，确认后将asc格式文件导出并保存至先前选定的路径。

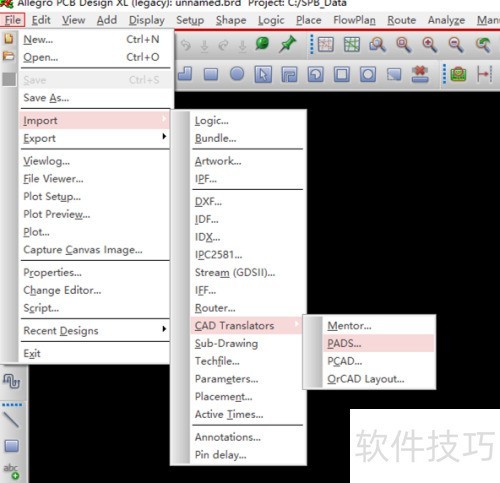

4、 打开Allegro软件，依次点击File、Import、CAD Translators、PADS选项。

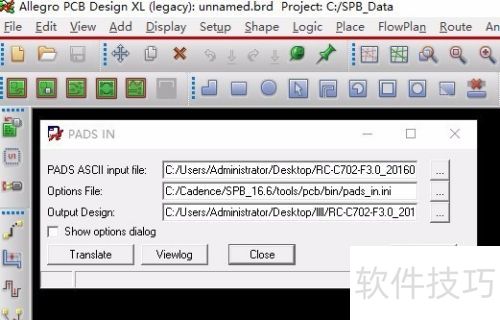

5、 在弹出的设置窗口中，将ASCII input File选择之前导出的文件；options File加载路径为C:/Cadence/SPB_16.6/tools/pcb/bin/pads_in.ini的文件；output design处设定转换完成后设计文件的保存目录。确保各选项正确后即可进行后续操作。

6、 点击翻译，稍等转换完成即可。

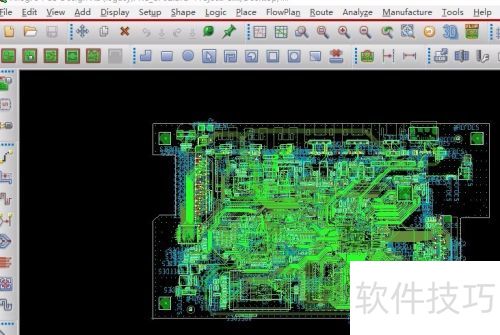

7、 在Allegro中点击File→Open，定位到输出设计设置的目录，会发现已生成BRD文件，直接打开即可。至此，PADS到Allegro的转换全部完成。
