Protel99SE 画简单PCB快速方法

在电子行业，尤其是开发人员，画PCB板是基础工作。下面将介绍如何使用Protel99SE软件，快速绘制一个简单的PCB板，供大家学习参考。

1、 首先，打开已安装的Protel99SE软件，所示，双击图标启动程序。

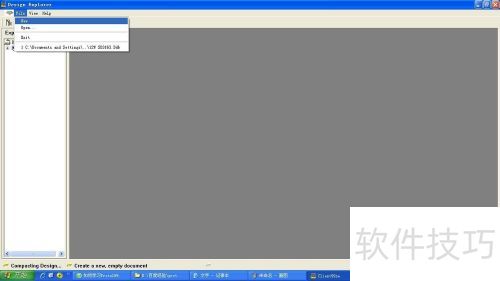

2、 在菜单栏点击文件下的新建，创建一个新工程。

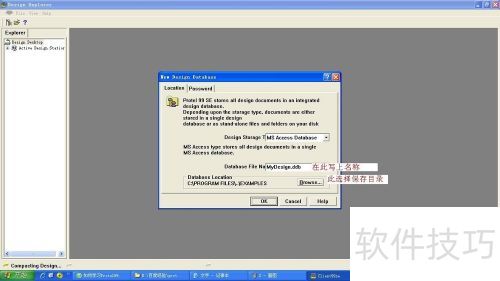

3、 选择NEW后，会出现一个对话框，输入工程名称和保存位置，完成后点击OK。

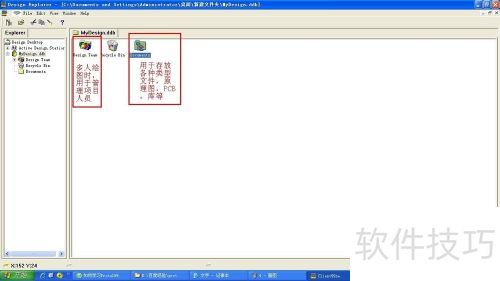

4、 在新打开的界面中，双击Documents文件夹。

5、 在弹出的对话框里选择PCB Document，即可进入PCB绘制界面。

6、 接下来是画板工作。在画板前，需准备好PCB板所需的所有元件封装，部分可从软件库中获取，部分需自行绘制。没有的要提前画好，然后先导入所需的库文件。

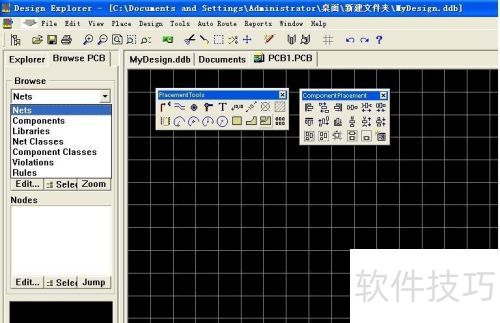

7、 点击Browse下的下拉框，选择Libraries选项。

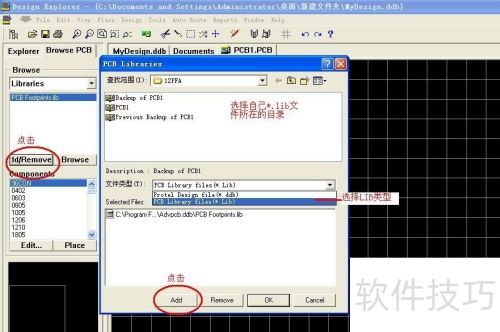

8、 点击添加/删除，在弹出的对话框里选择所需库文件，点击添加按钮将其导入工程。

9、 在PCB设计中，于KeepOutLayer绘制边框，规划元件布局。单面板中，插件元件置于TopOverlay层，贴片元件放置在BottomOverlay层，确保布线清晰且便于制作。

10、 放置元件前，需先设置元件最小距离规则，否则会导致错误，无法正常画线。请在Design下拉菜单中选择Rules，然后在弹出的对话框里选中Placement，接着在Rule Classes中取消第一项的勾选。

11、 接下来进行画线操作，需先设置线宽。从Design下拉菜单中选择相应选项完成设置。

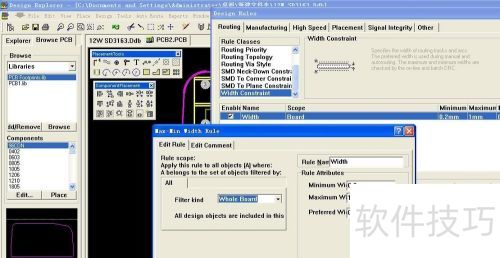

12、 在弹出的对话框中选择Routing，于Rule Classes里选最后一项，双击Width一行，设置最大最小线径即可。

13、 顶层线条绘制工具，助你轻松完成设计。

14、 底层线条绘制

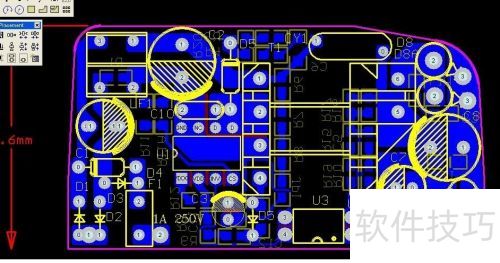

15、 顶层布局：放置顶层元件并标注丝印信息。

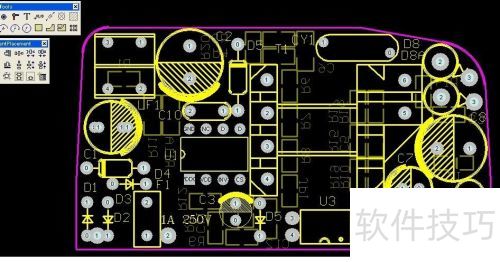

16、 底层叠加——用于放置底层组件并书写底层丝印信息。

17、 禁止布线层（KeepOutLayer），通常用于绘制边框、定位孔、开槽等内容，避免在该区域布线。
