CAM350中对比PCB文件的两种方法

CAM350中比较PCB文件的两种方式

1、 将两块PCB文件的左下与右上对应基准点对齐至同一坐标系中。

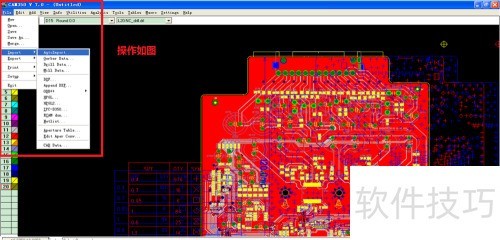

2、 输出两份PCB文件的CAM资料，然后用CAM350分别导入两个PCB的GERBER文件。

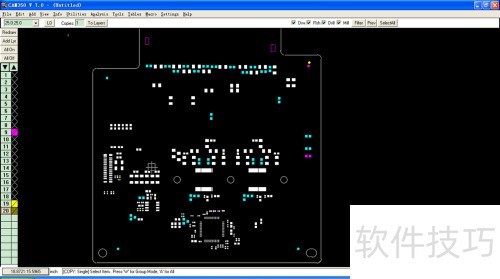

3、 关闭其他图层，开启对应图层的透明模式以对比文件。

4、 Gerber文件对比：检查差异，确保一致。

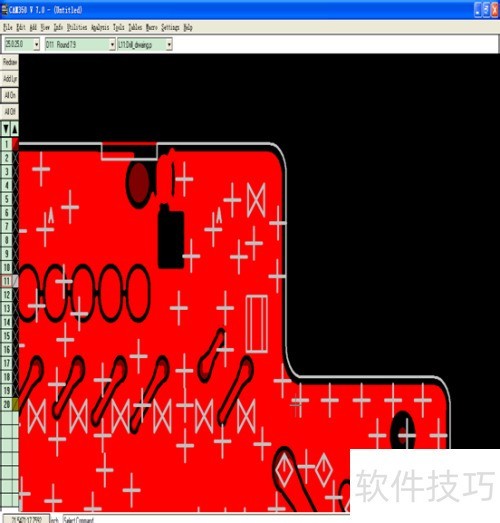

5、 以首个图层为基准，打开第一与第二图层，点击编辑-图层-对齐命令，再按Z捕捉中心点。

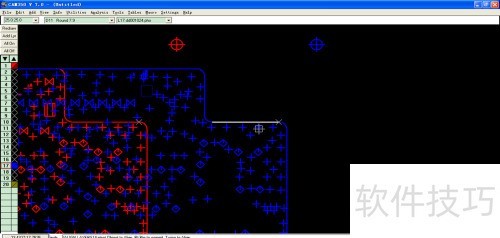

6、 在第一图层板框的线段起点处选一点，左键单击，捕捉其中心点，再右键确认；接着在第二图层找到对应点，左键单击，所示。

7、 双击右键，弹出对话框后点击确定，即可完成对齐操作。
