如何运用天正建筑导出建筑的立面图

许多刚开始学习天正建筑的学生绘制建筑图纸时，最厌烦逐线慢慢画建筑立面图。若想快速画出立面图，就要善用天正建筑的工程管理，如此能节省大量绘图时间。

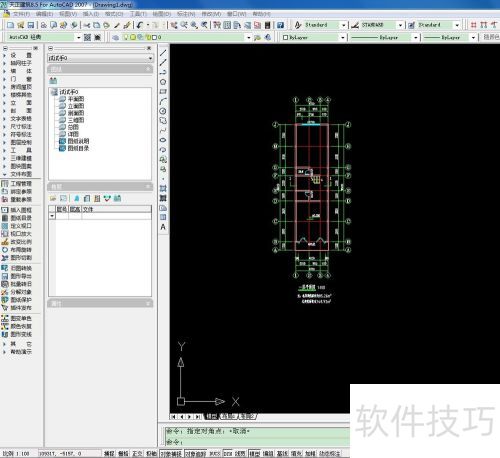

1、 打开已绘好的建筑平面图，于天正建筑文件布图里找到工程管理。

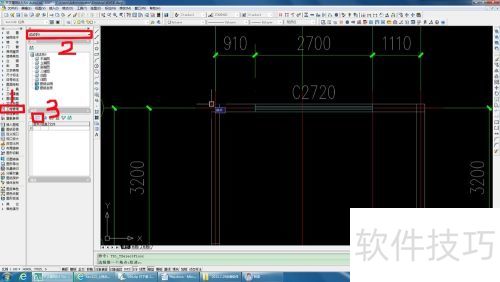

2、 打开工程管理，于工程管理栏对图纸重新命名，点击工程管理楼层栏的层号，再点击楼层栏选择基点图标。步骤。

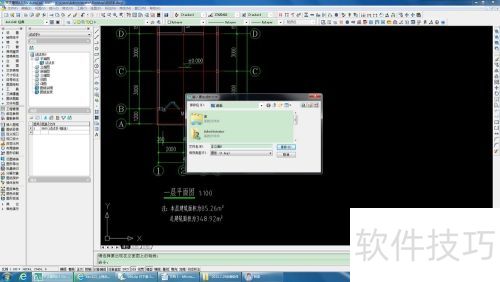

3、 在建筑平面上选定一个起始点来框选整个平面，然后再次点击该起始点（要是多层建筑，起始点要在每个平面都能对应，不然生成的立面图会不完整），如此便可在工程管理栏的楼层项里设置层高。

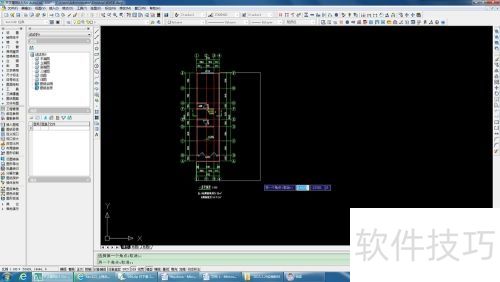

4、 于工程管理的楼层项里选取生成建筑立面，依命令提示选定要生成的立面，在首层平面图中选择对应的显示轴线后按回车键，立面生成设置窗口便会弹出，设置内外高差，再选择生成立面。

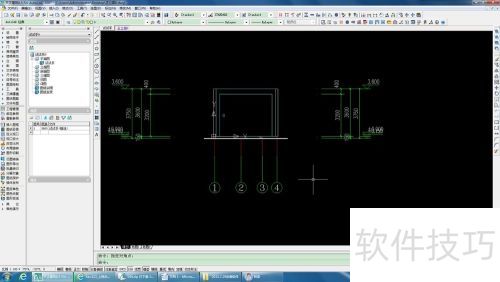

5、 选择生成立面时会弹出立面命名窗口，若生成正立面就命名为正立面，这样能在新显示窗口生成所需立面，将其复制后粘贴到建筑平面图所在窗口就行。

6、 最后完善建筑立面。（工程管理生成的立面不完整，需后期完善才更贴近设计）
