如何用AltiumDesigner绘制STC89C51单片机封装

学习51单片机时，可能会碰到要画PCB板却找不到封装的状况，这时就得自己画封装了。下面咱们就来了解一下在Altium Designer里如何绘制STC89C51的封装，希望对大家有帮助。

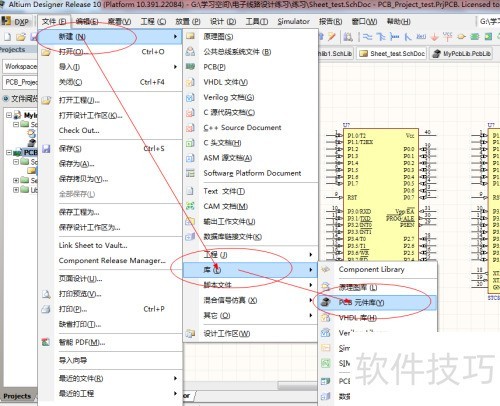

1、 新建一个封装库，在菜单栏里，具体操作。

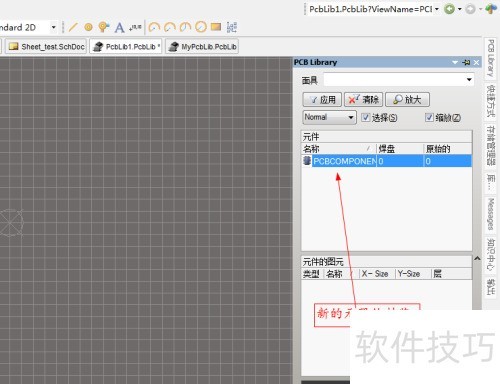

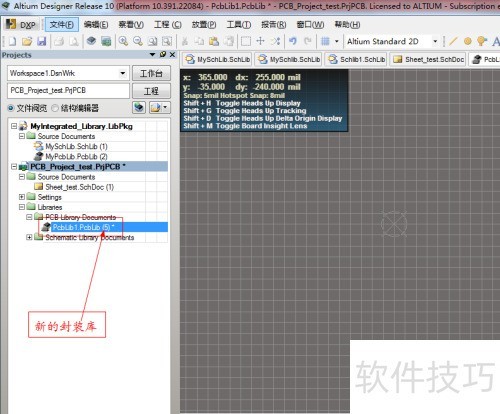

2、 完成上述操作后，就能看到新建的封装库，新建封装库中有个新的元器件封装，所示。

3、 新建封装库后，按保存，自定义命名，保存至自定义文件夹方便日后查找，所示。

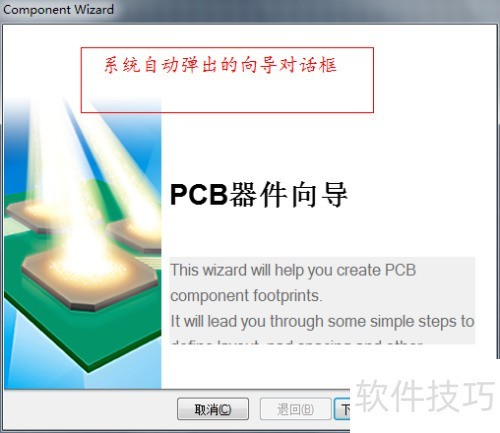

4、 在菜单栏选择，点击其下的，系统将自动弹出PCB器件向导对话框，具体操作。

5、 选择，详情所示。

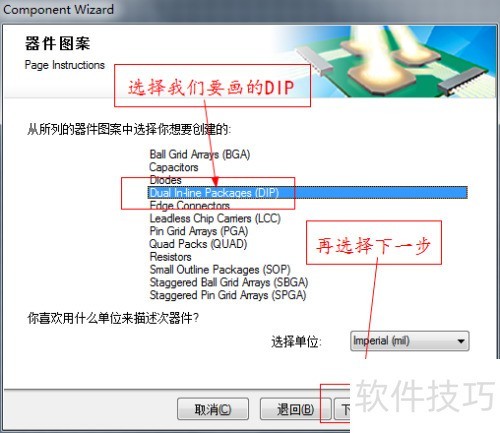

6、 这里要画PDIP式封装，所以选DIP，接着单击，具体情况可看下图。

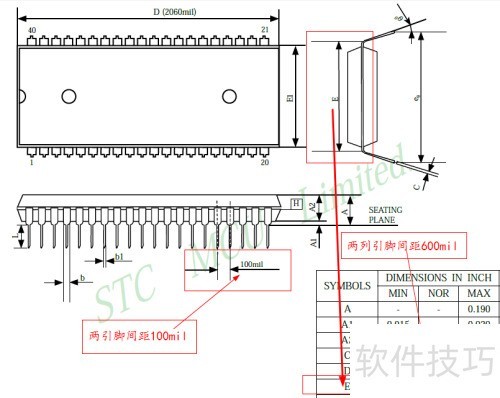

7、 按照STC89C51数据手册里的封装尺寸，在对话框填好各项数据，接着选择，操作情况所示。

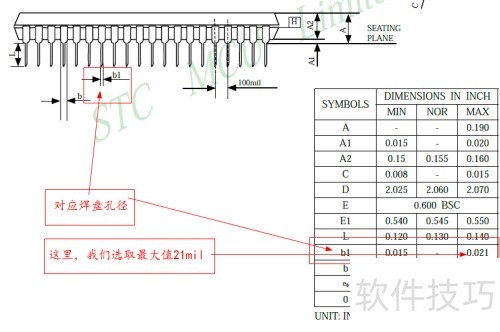

8、 参照数据手册的各项参数，填好对话框中的内容，接着选择，具体操作所示。

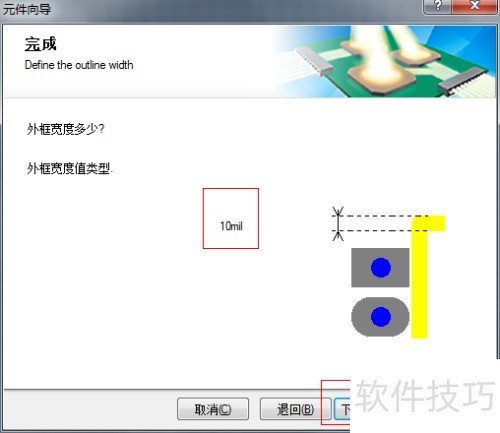

9、 选择默认值后继续点击，具体操作所示。

10、 在对话框里填入焊盘数量（由于有40个引脚，所以这里应填40），接着继续点击，具体操作。

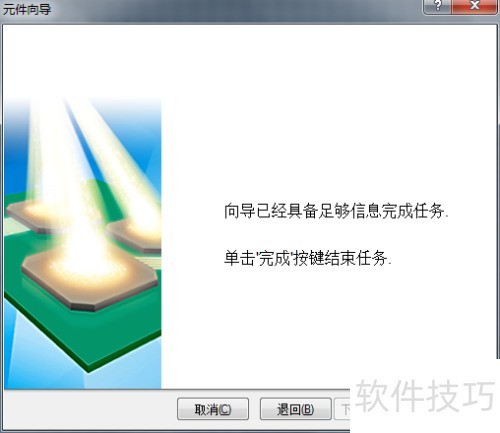

11、 在对话框中填入DIP名称（此处填默认值），接着继续点击，最后点击。具体操作可见下图。

12、 至此，一个STC89C51单片机的DIP封装绘制完毕，详情所示。

13、 关于如何用AltiumDesigner绘制STC89C51单片机DIP封装的内容就介绍到这儿啦，你学会了吗？是不是挺简单的？学习时可别忘了做笔记。
