PADS Layout如何设置差分对

在设计高速电路板时，差分对的设置必不可少，许多接口电路如USB、HDMI、MIPI、LVDS等均涉及差分对，这是为何？

1、 打开PCB源文件，定位需设置为差分对的网络，记住网络名称。例如，将USB的D+和D-网络设置为差分对，所示。确保准确无误地选取目标网络以完成设置。

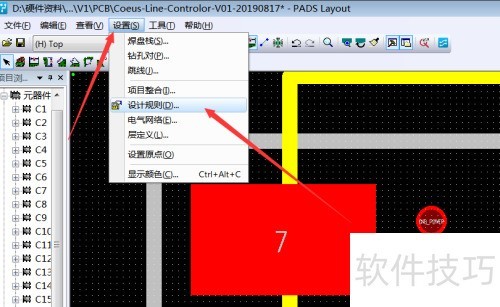

2、 第二步：点击工具栏中的，再选择选项，参照下图操作。

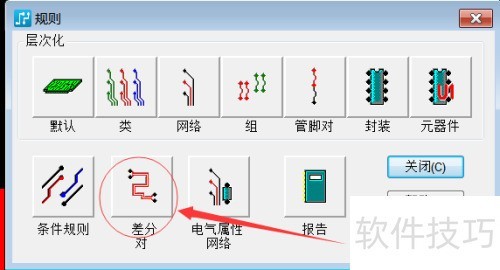

3、 第三步：在弹出的规则对话框中，单击选择图标，所示。

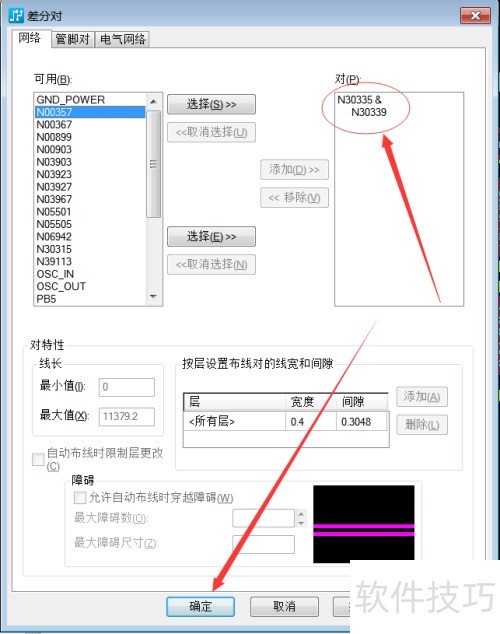

4、 第四步：依次把差分对网络添加到右侧框中，已将两个网络设为差分对，最后点击完成设置。

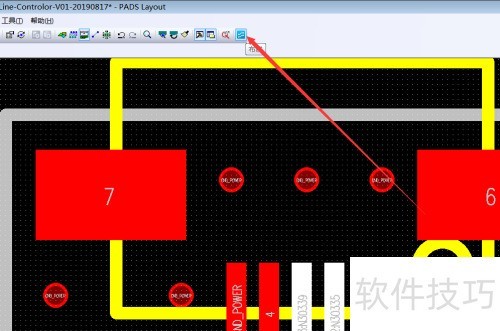

5、 第五步：点击工具栏右上角的图标，启动PADS Router软件，参照下图。

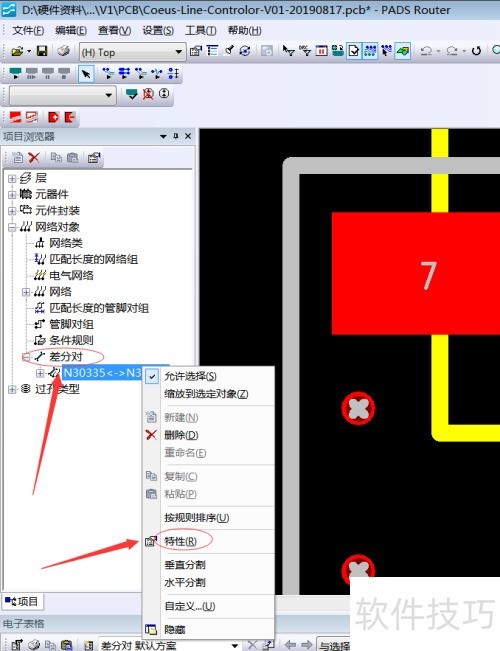

6、 第六步：在中展开并定位到刚才设置的差分对，右击选中的差分对，然后选择选项，所示。

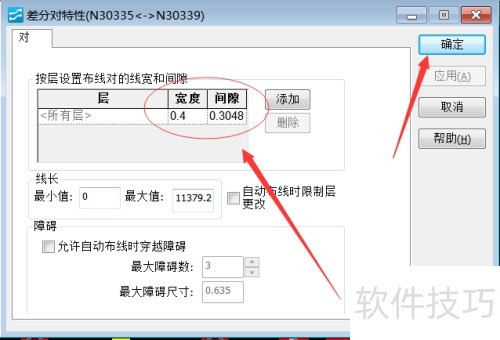

7、 第七步：弹出差分对特性设置对话框，设置线宽与间距，随后点击确定，具体所示。

8、 首先，打开PCB文件，定位需要设置差分对的网络。

9、 在工具栏中点击，再点击。

10、 在弹出的规则对话框中，单击选择差分对。

11、 4、把差分对网络逐一加入右侧框，再单击即可。

12、 点击工具栏右上角的布线图标，即可开启PADS Router软件进行操作。

13、 在项目浏览器中展开并定位到刚才设置的差分对，右键单击选中的差分对，然后选择特性选项。

14、 设置差分对线宽与间距，点击确定即可完成操作。
