如何用AutoCAD 2004绘建筑平面图

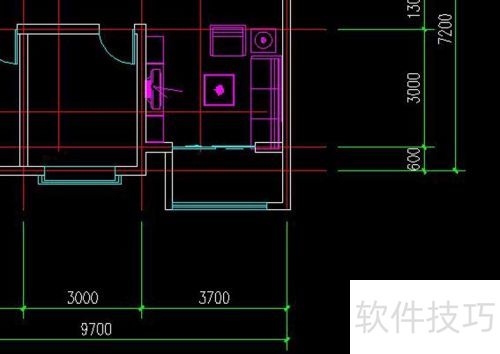

AutoCAD2004是Autodesk公司于2003年推出的一款计算机辅助设计软件，经过多年的发展与优化，如今已成为全球广泛使用的绘图工具。它具备强大的图形绘制和编辑功能，能够满足各类设计需求。然而，并不是所有人都熟悉如何使用AutoCAD2004来绘制建筑平面图。今天，小编就为大家详细讲解一下用AutoCAD2004绘制建筑平面图的方法。所示，就是一张完成后的建筑平面图效果。

1、 绘制建筑平面图时，必须明确其构成要素，如轴线、门窗、墙体和标注的含义。只有熟悉这些基本概念，才能高效准确地完成建筑平面图的绘制工作。这是制图的基础所在。

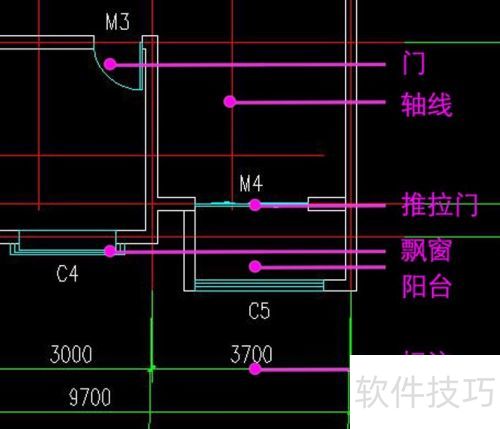

2、 所示，轴线、门窗、阳台、标注和墙体清晰可见。

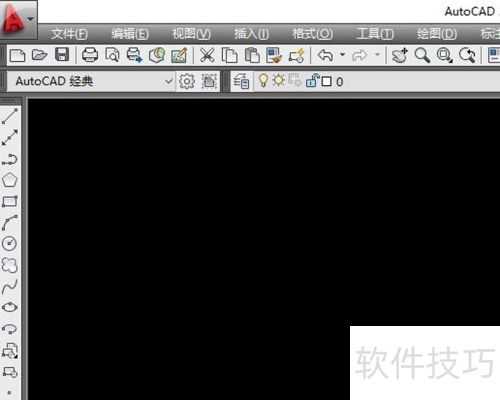

3、 双击桌面Autocad2004快捷图标启动软件，打开后即可看到软件界面，所示。

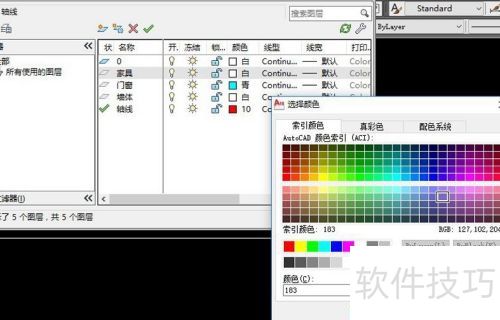

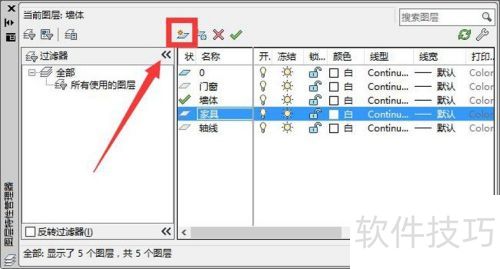

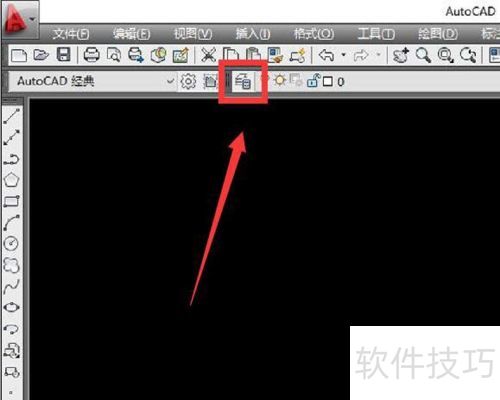

4、 软件打开后，点击图层管理工具，新建墙体、轴线、门窗、标注图层，设置属性（颜色、线型等），所示。

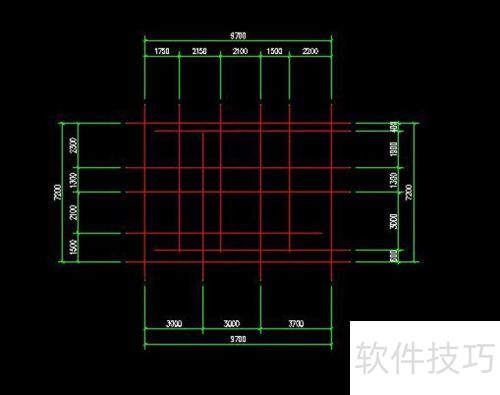

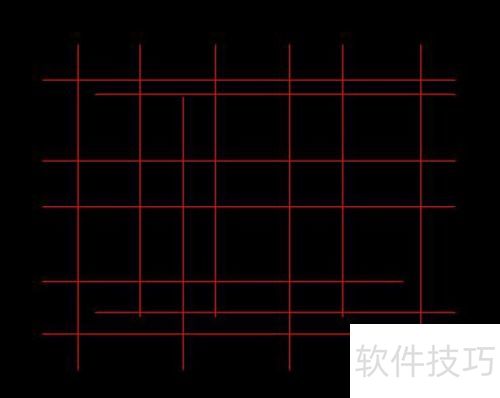

5、 软件图层建好后，先在轴线图层绘制轴线网，再基于轴线网，在标注图层标注尺寸，完成轴线和标注，所示。

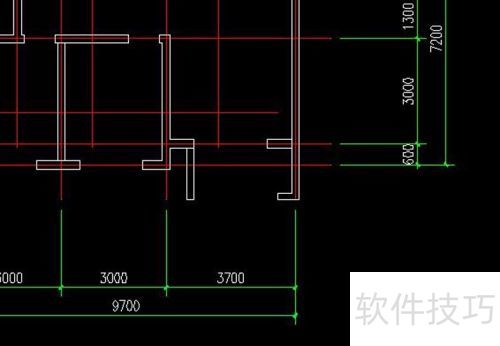

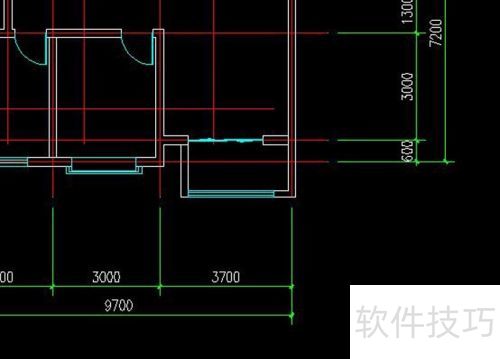

6、 在轴线和标注图层完成后，根据轴线绘制墙体，并预留门窗位置。接着绘制门窗，然后绘制家具。当家具绘制完毕后，建筑平面图的绘制就全部完成了，效果所示。

7、 至此，建筑平面图绘制完成，希望对需要的伙伴有所帮助，不喜欢请勿批评。
