PADS Layout如何设置布线线宽
软件分类：CAD软件大小：142.95 MB时间：2023-01-04
软件介绍：PADS Layout/ Router支持完整的PCB设计流程，涵盖了从原理图网表导入，规则驱动下的交互式布局布线，DRC/DFT/DFM校验与分析，直到最后的生产文件（Gerber）、装配文件及物料清单（BOM）输出等全方位的功能需求，确保PCB工程师高效率地完成设计任务.
PADS Layout是常用的PCB设计软件，以下为大家介绍如何使用。

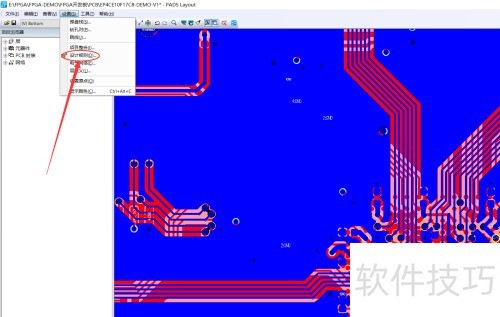

1、 首先，打开PCB源文件，点击选项，参照下图操作。

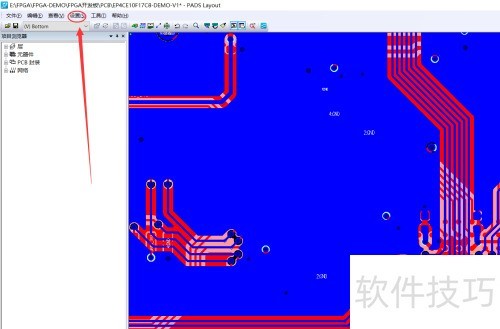

2、 第二步：点击设计规则选项，所示。

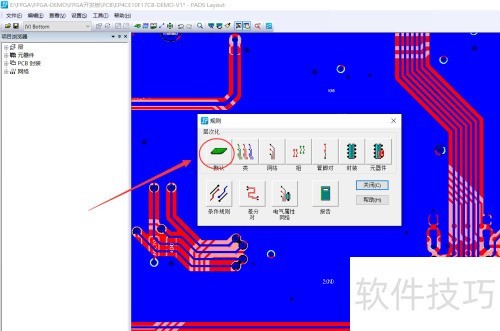

3、 第三步：点击选项，所示。

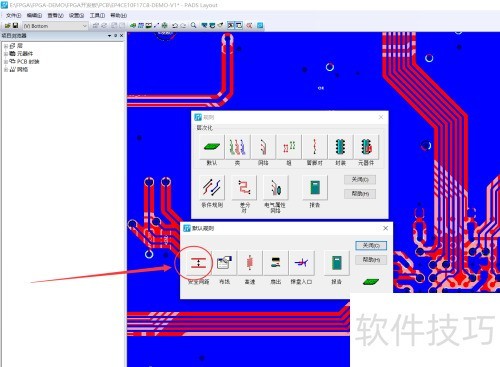

4、 第四步：点击安全间距选项，所示。

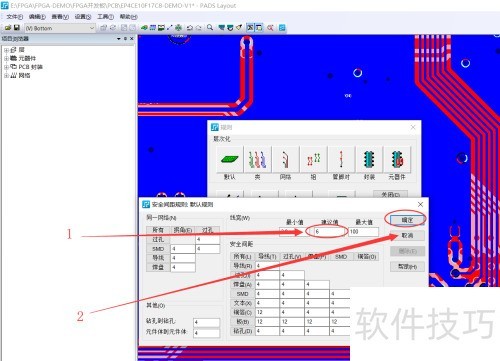

5、 第五步：修改的数字，随后点击，参照图示操作。

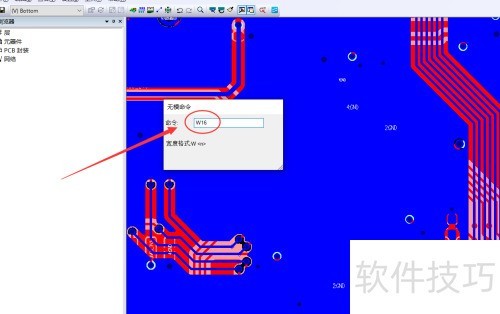

6、 第六步：快速设置线宽，输入命令，按下回车键即可完成设置，效果所示。
